Nouveau Protecteur RF Coaxial 7/16 DIN (jusqu'à à 2,7 GHz) : Série DAS Agrandir l'image

Protecteur RF Coaxial 7/16 DIN (jusqu'à 2,7 GHz) : Série DAS | POLYPHASER

Les protecteurs de surtension RF coaxiaux 7/16 DIN de PolyPhaser offrent une gamme complète de solutions de protection contre les surtensions et la foudre pour les équipements de télécommunications.

Plus de détails

Description

Les protecteurs de surtension RF coaxiaux 7/16 DIN de PolyPhaser offrent une gamme complète de solutions de protection contre les surtensions et la foudre pour les équipements de télécommunications. Disponibles en configurations multiples avec différentes technologies de protection, ils garantissent une performance fiable de 400 MHz à 4,5 GHz.

Avantages :

  • Gamme technologique étendue : 6 technologies de protection différentes (Hybrid, Filter, Gas Discharge Tube, Quarter Wave Stub, Blocking Capacitor)
  • Large spectre fréquentiel : Couverture de 400 MHz à 4,5 GHz selon les modèles
  • Configurations multiples : Connecteurs F/F, M/F, F/M pour tous besoins d'intégration
  • Certifications spécialisées : Modèles HEMP testés et versions pour zones dangereuses
  • Options de montage variées : Bulkhead, hole mount, bracket mount
  • Protection environnementale : Standard IP67 sur la majorité des modèles
  • Gestion DC flexible : Options DC Block, DC Pass et DC Injection
  • Performances PIM optimisées : Versions Low PIM jusqu'à -155 dBc

Caractéristiques principales :

  • Connecteurs disponibles : 7/16 DIN F/F, M/F, F/M
  • Bandes de fréquences :
    • DC à 2,7 GHz (modèles GDT)
    • 400 MHz à 2,5 GHz (série DGXE)
    • 555 MHz à 4,5 GHz (Quarter Wave)
    • 698 MHz à 2,7 GHz (série TSX)
    • 800 MHz à 2,5 GHz (série DGX)
  • Puissances d'entrée maximales : De 300W à 1500W selon les modèles
  • Tensions de fonctionnement : De 6V à 60V
  • Protection environnementale : IP67 standard
  • Types de montage : Bulkhead, hole mount, bracket orientable

Applications :

  • Stations de base cellulaires
  • Infrastructure de télécommunications
  • Réseaux DAS (Distributed Antenna Systems)
  • Applications militaires et défense
  • Environnements industriels dangereux
  • Systèmes de radiocommunication publique
  • Transport ferroviaire
  • Diffusion radio et télévision
  • Applications IoT et M2M
  • Secteur médical

Spécifications et modèles disponibles :

Tableau des spécifications par modèle

RéférenceTypeConnecteursFréquenceTechnologiePuissance (W)Tension Max (V)Caractéristiques

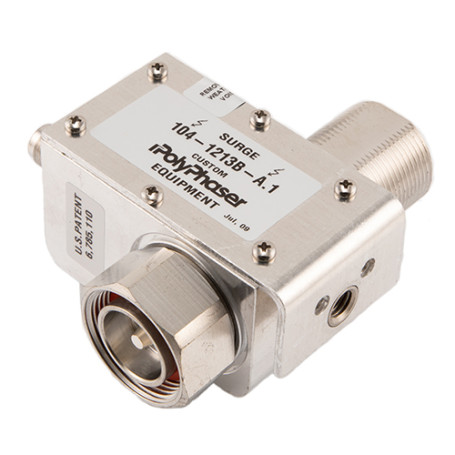

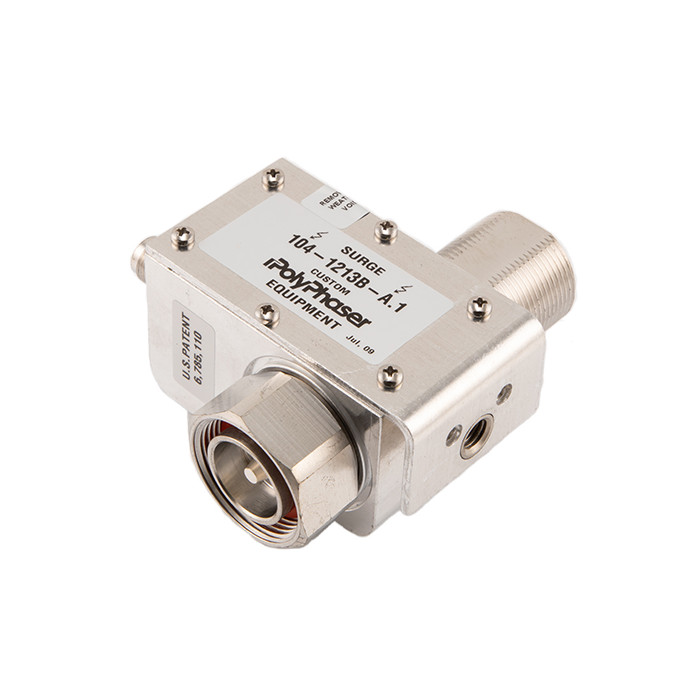

104-1213B-A.1 Coaxial RF 7/16 DIN F/M 800MHz-2.5GHz Hybrid 750 24 TNC DC Injection, IP67, 40kA
AL-DSX-D Bulkhead 7/16 DIN F/F 700MHz-2.5GHz Blocking Cap - - DC Block, IP67, 30kA
DAS-JP-DFMS30 Bulkhead 7/16 F/M 698MHz-2.7GHz Hybrid 1500 33 IP67, Low PIM -155dBc, 100µJ, 30kA
DAS-JP-DMFS30 Bulkhead 7/16 M/F 698MHz-2.7GHz Hybrid 1500 33 IP67, Low PIM -155dBc, 100µJ, 30kA
DGXE+24DMDF-A Coaxial RF 7/16 M/F 400MHz-2.5GHz Hybrid 600 24 IP67, 1mJ, 40kA, Bracket Mount
DGXH+48DMDF-A Coaxial RF 7/16 M/F 800MHz-2.5GHz Hybrid 500 48 IP67, 146µJ, 20kA, Bracket Mount
DGXZ+06DFDF-A Coaxial RF 7/16 F/F 800MHz-2.5GHz Hybrid 300 6 IP67, 175µJ, 20kA, Bracket Mount
DGXZ+06DMDF-A Coaxial RF 7/16 M/F 800MHz-2.5GHz Hybrid 300 6 IP67, 175µJ, 20kA, Bracket Mount
DGXZ+15DMDF-A Coaxial RF 7/16 M/F 800MHz-2.5GHz Hybrid 300 15 IP67, 500µJ, 20kA, Bracket Mount
ESXDC-DFM Bulkhead 7/16 F/M 698MHz-2.7GHz Filter 1500 30 IP67, Low PIM -155dBc, 25mJ, 30kA
HT-RO-TSX-BDFF HEMP Tested 7/16 F/F 698MHz-2.7GHz Filter 500 - DC Block, HEMP, IP67, 0.05µJ, 40kA
HT-RO-TSX-BDFM HEMP Tested 7/16 F/M 698MHz-2.7GHz Filter 500 - DC Block, HEMP, IP67, 0.05µJ, 40kA
HT-RO-TSX-DCDFF HEMP Tested 7/16 F/F 698MHz-2.7GHz Filter 1000 100 HEMP, IP67, 25mJ, 20kA
HT-RO-TSX-DCDFM HEMP Tested 7/16 F/M 698MHz-2.7GHz Filter 1000 100 HEMP, IP67, 25mJ, 20kA
QWP-DFDFB Coaxial RF 7/16 F/F 800MHz-2.25GHz Quarter Wave - - DC Block, Low PIM
QWP-DFDM-ER Quarter Wave 7/16 DIN F/M 555MHz-4.5GHz Quarter Wave - - Low PIM
QWP-DMDFB Coaxial RF 7/16 M/F 800MHz-2.25GHz Quarter Wave - - DC Block, Low PIM
QWP-DMDF-ER Quarter Wave 7/16 DIN M/F 555MHz-4.5GHz Quarter Wave - - Low PIM
RGT-DFF Bulkhead 7/16 F/F DC-2.7GHz Gas Discharge 400 60 IP67, 420µJ, 20kA
RGT-DFM Bulkhead 7/16 M/F DC-2.7GHz Gas Discharge 400 60 IP67, 420µJ, 20kA
SXBLOCK-DFM-A Bulkhead 7/16 F/M 800MHz-2.3GHz Filter 500 - DC Block, IP67, Low PIM -155dBc
TSXDC-DFF Bulkhead 7/16 F/F 698MHz-2.7GHz Filter 1000 60 IP67, 25mJ, 40kA, Low PIM
TSXDC-DFF-HL Bulkhead 7/16 DIN F/F 698MHz-2.7GHz - - - DC Pass, Low PIM, Zone dangereuse
TSXDC-DFM Bulkhead 7/16 F/M 698MHz-2.7GHz Filter 1000 60 IP67, 25mJ, 40kA, Low PIM
TSXDC-DFM-HL Bulkhead 7/16 DIN F/M 698MHz-2.7GHz - - - DC Pass, Low PIM, Zone dangereuse
TSX-DFF Bulkhead 7/16 F/F 698MHz-2.7GHz Filter 500 - DC Block, IP67, 0.005µJ, 40kA, Low PIM
TSX-DFF-BF Bulkhead 7/16 F/F 698MHz-2.7GHz Filter 500 - DC Block, IP67, 0.005µJ, 40kA, avec bracket
TSX-DFF-HL Bulkhead 7/16 DIN F/F 698MHz-2.7GHz Filter - - DC Block, Low PIM, Zone dangereuse
TSX-DFM Bulkhead 7/16 F/M 698MHz-2.7GHz Filter 500 - DC Block, IP67, 0.005µJ, 40kA, Low PIM
TSX-DFM-BF Bulkhead 7/16 F/M 698MHz-2.7GHz Filter 500 - DC Block, IP67, 0.005µJ, 40kA, avec bracket
TSX-DFM-HL Bulkhead 7/16 DIN F/M 698MHz-2.7GHz Filter - - DC Block, Low PIM, Zone dangereuse
