Description

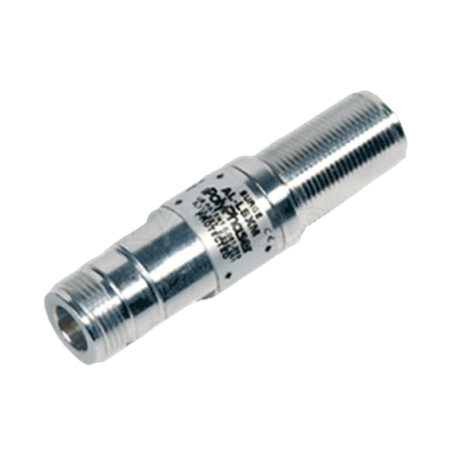

Les protecteurs RF coaxiaux Type N avec filtre anti-surtension de PolyPhaser offrent une protection avancée contre les surtensions pour les équipements RF critiques. Ces dispositifs combinent une protection robuste contre la foudre avec des capacités de filtrage haute performance pour assurer l'intégrité du signal dans les applications professionnelles.
Avantages :
- Protection multicouche - Combinaison de filtrage et de protection contre les surtensions pour une sécurité maximale
- Maintien de l'intégrité du signal - Faible perte d'insertion et excellent VSWR sur toute la bande passante
- Construction robuste - Boîtier étanche IP67 résistant aux conditions environnementales extrêmes
- Installation polyvalente - Options de montage en cloison ou par trou selon les besoins
- Capacité de puissance élevée - Gestion de puissances jusqu'à 2,5 kW selon les modèles
- Conformité aux normes - Certifié pour les applications militaires et commerciales exigeantes
Caractéristiques principales :
- Connecteurs Type N haute qualité avec options de genre multiples
- Protection contre les surtensions jusqu'à 40 kA
- Blocage DC intégré pour éliminer les courants parasites
- Temps de réponse ultra-rapide (nanosecondes)
- Température de fonctionnement étendue
- Faible intermodulation passive (Low PIM) sur modèles sélectionnés
- Construction tout-métal pour blindage électromagnétique optimal
Applications :
- Télécommunications - Protection des stations de base cellulaires et des répéteurs
- Communications critiques - Systèmes radio d'urgence et de sécurité publique
- Défense et militaire - Équipements de communication tactique et systèmes radar
- Radiodiffusion - Émetteurs AM/FM et équipements de diffusion
- Infrastructure réseau - Points d'accès sans fil et équipements de backhaul
- Systèmes ferroviaires - Communications PTC (Positive Train Control)
- Applications industrielles - Équipements RF dans environnements difficiles
- Systèmes météorologiques - Stations de surveillance et équipements de télémétrie
Spécifications et modèles disponibles :
| Catégorie | Type de protecteur | Connecteurs | Bande de fréquence | Fonction DC | Puissance (W) | Énergie | Caractéristiques spéciales | Référence |
|---|
| Type N |
Bulkhead Coaxial RF |
Type N F/F |
2GHz - 6GHz |
DC Block |
10 |
- |
IP67, Filter |
AL-LSXM |
| Type N |
Bulkhead Coaxial RF |
Type N M/F |
2GHz - 6GHz |
DC Block |
10 |
- |
IP67, Filter |
AL-LSXM-MA |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
2GHz - 6GHz |
DC Block |
10 |
- |
IP67, Filter |
AL-LSXM-ME |
| Type N |
Bulkhead Coaxial RF |
Type N/SMA F/F |
700MHz - 2.7GHz |
DC Block |
30 |
- |
Filter |
DSXL-NS |
| Type N |
HEMP Tested Bulkhead |
Type N F/F |
698MHz - 2.7GHz |
DC Block |
- |
- |
HEMP Tested, Filter |
HT-RO-TSX-BNFF |
| Type N |
HEMP Tested Bulkhead |
Type N F/M |
698MHz - 2.7GHz |
DC Block |
- |
- |
HEMP Tested, Filter |
HT-RO-TSX-BNFM |
| Type N |
Bulkhead Coaxial RF |
Type N F/F |
1.8GHz - 6GHz |
DC Block |
10 |
- |
IP67, Filter |
LSXL |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
1.8GHz - 6GHz |
DC Block |
10 |
- |
IP67, Filter |
LSXL-ME |
| Type N |
Bulkhead Coaxial RF |
Type N/SMA F/F |
2GHz - 6GHz |
DC Block |
10 |
- |
Filter |
LSXM-NS |
| Type N |
Bulkhead Coaxial RF |
Type N F/F |
698MHz - 2.7GHz |
DC Block |
500 |
- |
Filter |
TSX-NFF |
| Type N |
Bulkhead Coaxial RF |
Type N F/F |
698MHz - 2.7GHz |
DC Block |
- |
- |
Low PIM, Hazardous Location |
TSX-NFF-HL |
| Type N |
Bulkhead Coaxial RF |
Type N F/F |
698MHz - 2.7GHz |
DC Block |
500 |
- |
Filter, Performance |
TSX-NFF-P |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
698MHz - 2.7GHz |
DC Block |
500 |
- |
Filter |
TSX-NFM |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
698MHz - 2.7GHz |
DC Block |
500 |
- |
Filter, Bracket |
TSX-NFM-BF |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
698MHz - 2.7GHz |
DC Block |
- |
- |
Low PIM, Hazardous Location |
TSX-NFM-HL |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
698MHz - 2.7GHz |
DC Block |
500 |
- |
Filter, Performance |
TSX-NFM-P |
| Type N |
Bulkhead Coaxial RF |
Type N F/F |
300MHz - 1.2GHz |
DC Block |
2500 |
- |
Filter |
TUSX-NFF |
| Type N |
Bulkhead Coaxial RF |
Type N F/M |
300MHz - 1.2GHz |
DC Block |
2500 |
- |
Filter |
TUSX-NFM |
| Type N |
Coaxial RF |
Type N F/F |
100MHz - 512MHz |
DC Block |
750 |
0.5µJ |
IP67, Filter |
VHF50HN |
| Type N |
Coaxial RF |
Type N F/F |
100MHz - 512MHz |
DC Block |
750 |
0.5µJ |
IP67, Filter, Bracket |
VHF50HN-B |
| Type N |
Coaxial RF |
Type N M/F |
100MHz - 512MHz |
DC Block |
750 |
0.5µJ |
IP67, Filter |
VHF50HN-MA |
| Type N |
Coaxial RF |
Type N M/F |
100MHz - 512MHz |
DC Block |
750 |
0.5µJ |
IP67, Filter, Bracket |
VHF50HN-MAB |
| Type N |
Coaxial RF |
Type N F/M |
100MHz - 512MHz |
DC Block |
750 |
0.5µJ |
IP67, Filter |
VHF50HN-ME |
| Type N |
Coaxial RF |
Type N M/F |
0.5MHz - 1GHz |
DC Block |
750 |
15mJ |
IP67, Filter |
VUF50NHP-MA |
