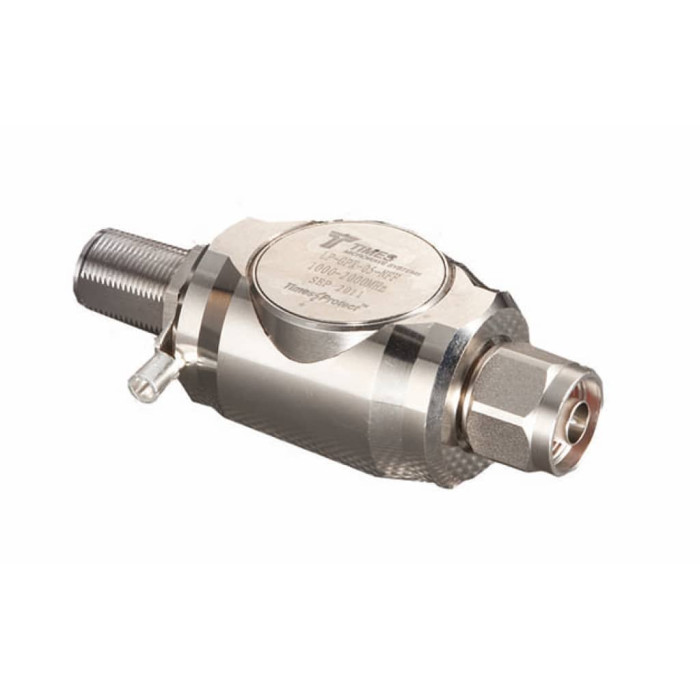

Protection GPS L1, L2 et L3 avec passage du courant continu 5 V : Série LP-GPX-05 | TIMES MICROWAVE TMS

La série LP-GPX-05 de Times Protect regroupe des protections coaxiales RF pour récepteurs GPS, conçues pour les applications nécessitant une alimentation jusqu’à 5 Vdc sur le conducteur central.

Cette série couvre la plage de fréquence 1000 MHz à 2000 MHz et convient à la protection des récepteurs GPS commerciaux et militaires, notamment pour les bandes L1, L2 et L3.

La voie RF est bloquée en courant continu, tandis que la voie d’alimentation continue utilise une protection à semi-conducteurs. Cette architecture permet d’assurer la protection contre les surtensions tout en conservant de bonnes performances d’insertion et de perte de retour.

Avantages

• Conception bidirectionnelle adaptée aux liaisons coaxiales RF.
• Protection GPS L1, L2 et L3 sur la plage 1000 MHz à 2000 MHz.
• Passage du courant continu jusqu’à 5 Vdc sur le conducteur central.
• Voie RF bloquée en courant continu pour préserver les performances RF.
• Protection de la voie continue à semi-conducteurs pour la gestion des surtensions.
• Faible perte d’insertion inférieure à 0,1 dB.
• Bonne adaptation RF avec un VSWR de 1,2:1 et une perte de retour inférieure à -20 dB.
• Boîtier entièrement protégé avec indice IP65 pour une installation intérieure ou extérieure.
• Construction plaquée bronze blanc pour limiter les risques de corrosion galvanique et améliorer la durée de vie en environnement sévère.
• Connectiques disponibles en type N, SMA et TNC.

Caractéristiques principales

• Fonction : protection coaxiale RF pour récepteurs GPS
• Bandes visées : GPS L1, L2 et L3
• Impédance : 50 Ω
• Plage de fréquence : 1000 MHz à 2000 MHz
• VSWR / perte de retour : 1,2:1 / < -20 dB
• Perte d’insertion : < 0,1 dB
• Puissance moyenne : 50 W
• Courant de surtension maximal : 10 kA multiple, forme d’onde 1,2 x 50 / 8 x 20 µs
• Tension d’activation : 6 Vdc
• Tension résiduelle d’impulsion : < 12 V à 6 kV / 3 kA, forme d’onde 1,2 x 50 / 8 x 20 µs
• Énergie transmise : < 110 µJ
• Circuit de protection : voie RF bloquée en courant continu / passage du courant continu protégé par semi-conducteurs
• Température de stockage et de fonctionnement : -40 °C à +85 °C
• Indice de protection : IEC 60529 IP65
• Conformité : RoHS
• Durée de vie de connexion : > 500 cycles
• Matériau du corps : aluminium
• Placage du corps : bronze blanc
• Isolant : PTFE
• Joint torique : caoutchouc silicone

Applications typiques

• Protection de récepteurs GPS nécessitant une alimentation continue sur le conducteur central.
• Applications GPS commerciales dans la bande 1000 MHz à 2000 MHz.
• Applications GPS militaires dans la bande 1000 MHz à 2000 MHz.
• Protection des bandes GPS L1, L2 et L3.
• Installations coaxiales RF intérieures ou extérieures grâce à l’indice IP65.
• Systèmes nécessitant une faible perte d’insertion et une bonne perte de retour.

Pourquoi choisir la série LP-GPX-05

La série LP-GPX-05 est conçue pour protéger les récepteurs GPS tout en permettant l’alimentation continue nécessaire sur le conducteur central. Sa conception associe une voie RF bloquée en courant continu et une protection de la voie continue à semi-conducteurs.

Elle offre une solution adaptée aux systèmes GPS dans la plage 1000 MHz à 2000 MHz, avec une faible perte d’insertion, une bonne adaptation RF et une enveloppe IP65 utilisable en intérieur comme en extérieur.

Le choix entre les versions type N, SMA et TNC permet d’adapter la protection aux différentes architectures de câblage.
