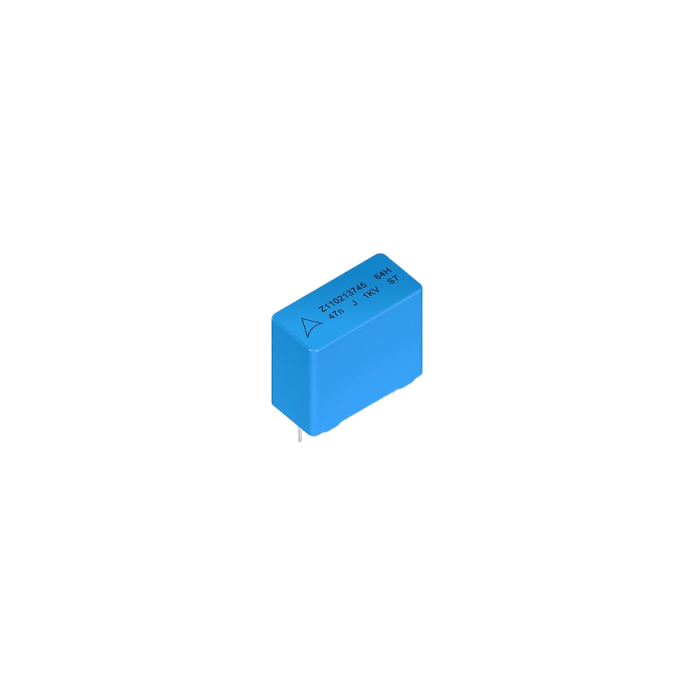

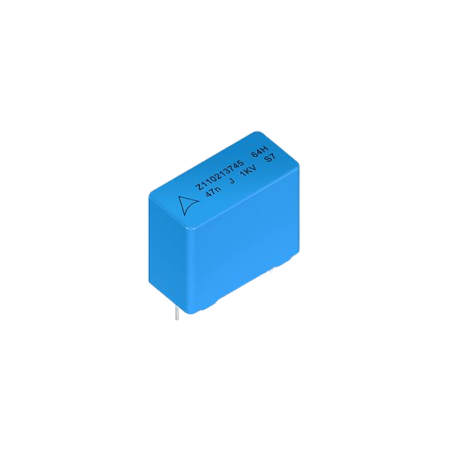

Condensateur film polypropylène métallisé double face (jusqu'à 6 500 V/µs) : série B3264xH

Agrandir l'image

Condensateur film polypropylène métallisé double face (jusqu'à 6 500 V/µs) : série B3264xH | TDK - EPCOS

La série EPCOS B3264xH de TDK Corporation représente une nouvelle génération de condensateurs film polypropylène métallisé double face (MMKP) spécialement conçus pour répondre aux exigences des applications haute fréquence avec contraintes de pulse élevées jusqu'à 6 500 V/µs.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Description

La série EPCOS B3264xH de TDK Corporation représente une nouvelle génération de condensateurs film polypropylène métallisé double face (MMKP) spécialement conçus pour répondre aux exigences des applications haute fréquence avec contraintes de pulse élevées jusqu'à 6 500 V/µs. Ces composants excellent dans les circuits résonants, particulièrement dans la topologie LLC très populaire.

Grâce à leur système diélectrique spécial combinant polypropylène et film PET métallisé double face, ces condensateurs offrent une résistance aux impulsions exceptionnelle et des capacités de gestion de courant remarquables. Ils sont conçus pour fonctionner de manière continue dans une plage de température étendue de -55 °C à +125 °C.

Avantages :

Conception ultra-compacte : Optimisation de l'espace dans les circuits contraints
Haute résistance aux impulsions : Gestion des stress élevés jusqu'à 6 500 V/µs
Capacité de courant élevée : Performance supérieure dans les applications haute fréquence
Fiabilité automobile : Conformité AEC-Q200 pour les applications critiques
Longévité exceptionnelle : Durée de vie de 200 000 heures à +85 °C sous tension nominale
Flexibilité d'intégration : Trois variantes d'espacement des broches (10, 15, 22,5 mm)
Résistance environnementale : Fonctionnement dans des environnements difficiles et humides

Caractéristiques principales :

Caractéristiques électriques

Tension nominale DC : 630 V à 2000 V
Gamme de capacités : 2,2 µF à 470 µF
Résistance d'isolement élevée
Faible facteur de dissipation
Propriétés d'auto-cicatrisation robustes

Caractéristiques thermiques

Plage de température de fonctionnement : -55 °C à +125 °C
Durée de vie : 200 000 heures à +85 °C et tension nominale complète

Caractéristiques mécaniques

Espacement des broches : 10 mm, 15 mm, et 22,5 mm
Design compact : Optimisé pour les layouts contraints
Options sans halogène : Disponible sur demande

Caractéristiques de qualité

Conformité AEC-Q200 : Qualification automobile
Fiabilité long terme : Résistance aux environnements sévères
Auto-cicatrisation : Propriétés de guérison automatique

Applications :

Applications automobiles

Chargeurs embarqués (OBC) pour véhicules électriques
Convertisseurs DC-DC dans les xEV
Systèmes de puissance embarqués
Alimentations à découpage (SMPS) industrielles
Alimentations sans interruption (UPS)
Ballasts électroniques pour éclairage
Circuits résonants haute fréquence

Spécifications et modèles disponibles :

Type	Tension [V]	Capacité [µF]	Espacement broches [mm]	Dimensions min. (L x W x H) [mm]	Dimensions max. (L x W x H) [mm]
B32641H	630 … 1000	2.2 … 47	10	13.0 x 4.0 x 9.0	13.0 x 8.0 x 17.5
B32642H	630 … 2000	3.3 … 150	15	18.0 x 5.0 x 10.5	18.0 x 11.0 x 18.5
B32643H	630 … 2000	10 … 470	22.5	26.5 x 6.0 x 15.0	26.5 x 14.5 x 29.5
