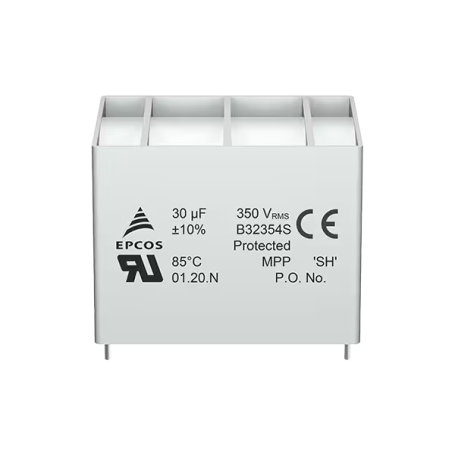

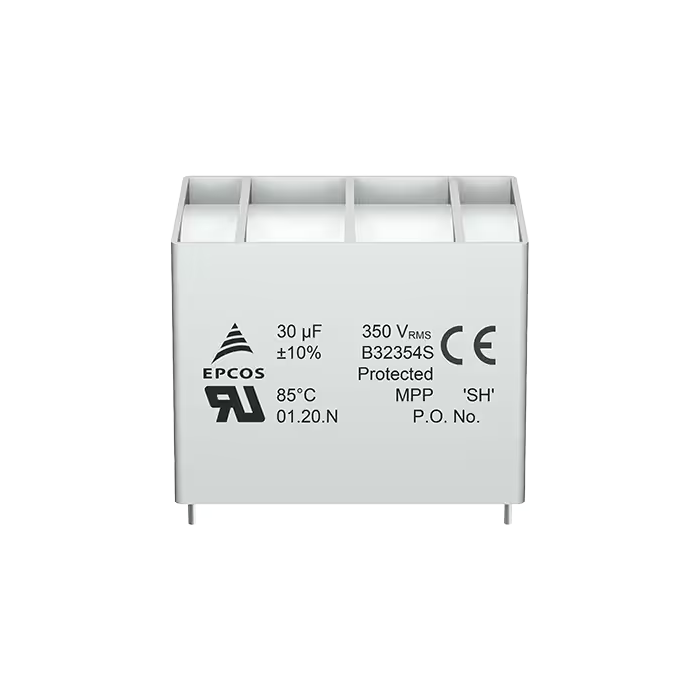

Condensateur film MKP AC – Filtrage sortie convertisseur : Série B32354S | TDK - EPCOS

La série B32354S de TDK regroupe des condensateurs AC à film polypropylène métallisé (MKP) conçus pour le filtrage AC en sortie de convertisseurs, onduleurs, UPS et variateurs. Ces condensateurs MKP segmentés, encapsulés dans un boîtier plastique UL94 V-0 avec résine époxy, offrent une capacité élevée, une excellente tenue aux harmoniques et une forte capacité de courant ondulé jusqu’à 1100 A (valeur crête). Leur comportement en humidité et leur robustesse mécanique en font une solution fiable pour des environnements industriels exigeants. Ils sont destinés au montage sur circuit imprimé avec terminaux fils parallèles et existent en versions 4 broches pour une meilleure tenue mécanique.

Avantages :

• Haute tenue aux courants d’ondulation jusqu’à 1100 A crête selon modèle.
• Capacité de fonctionnement en humidité : test 85 °C / 85 % RH / 1000 h conforme THB Grade III.
• Technologie MKP segmentée assurant une meilleure résistance interne et un auto-cicatrisage efficace.
• Comportement AC optimisé jusqu’à 10 kHz (spécificité snubber/filtrage).
• Boîtier UL94 V-0 + résine époxy retardatrice de flamme.
• Très faible ESR : 6 à 16,5 mΩ typiques à 10 kHz.
• Composant UL reconnu (E238746) et conforme Directive Basse Tension (2014/35/EU).

Caractéristiques principales :

• Technologie : Film polypropylène métallisé segmenté (MKP).
• Tension nominale : 275 VAC / 350 VAC.
• Tension DC : 400 VDC / 500 VDC.
• Capacité : 10 µF à 40 µF.
• ESR typique (10 kHz) : 6 à 16,5 mΩ.
• Courant RMS (10 kHz, 85 °C hotspot) : jusqu’à 17 A.
• Courant crête I_peak : 300 à 1100 A selon modèle.
• dV/dt max : 30 V/µs.
• Catégorie climatique : 40/085/21.
• Température maximale : +85 °C.
• Isolation : 2000 VAC / 60 s entre bornes et boîtier.
• Construction sèche (dry type), boîtier plastique UL94 V-0.
• Montage : fils parallèles étamés, versions 4 pins disponibles.

Applications typiques :

• Filtrage AC de sortie pour onduleurs et convertisseurs DC/AC.
• UPS et alimentations industrielles.
• Variateurs de vitesse moteur.
• Applications AC haute fréquence jusqu’à 10 kHz.
• Électronique de puissance nécessitant stabilité et ESR faible.

Pourquoi choisir la série B32354S :

La série B32354S offre un excellent compromis entre robustesse, performances AC et faibles pertes, grâce à un matériau MKP segmenté à faible ESR et une conception axée sur la tenue en humidité. Sa large plage de capacités (10–40 µF) et ses variantes 275/350 VAC permettent d’adresser aussi bien les convertisseurs standards que les applications industrielles sévères. Avec le support technique d’ES France, ces condensateurs s’intègrent idéalement dans les architectures de filtrage AC haute fiabilité.
