Nouveau Condensateur MKP – Forte densité de courant, PFC & circuits résonants : Série B3267xP Agrandir l'image

Condensateur MKP – Forte densité de courant, PFC & circuits résonants : Série B3267xP | TDK - EPCOS

Les condensateurs MKP B3267xP sont spécialement conçus pour les applications exigeantes en correction du facteur de puissance (PFC), les circuits résonants haute fréquence, les snubbers et les convertisseurs de puissance.

Plus de détails

Description

Les condensateurs MKP B3267xP sont spécialement conçus pour les applications exigeantes en correction du facteur de puissance (PFC), les circuits résonants haute fréquence, les snubbers et les convertisseurs de puissance. Grâce à une technologie en polypropylène métallisé associée à un boîtier plastique UL 94 V-0 et une étanchéité en résine époxy, ils garantissent une fiabilité élevée, une capacité de courant crête importante et d’excellentes performances en environnement sévère jusqu’à 125 °C.

Avantages :

  • Très forte tenue en courant : impulsion, crête et AC haute fréquence.
  • Format très compact avec des dimensions réduites.
  • Excellente capacité d’auto-cicatrisation assurant une grande longévité.
  • Fonctionnement haute fréquence avec très faibles pertes.
  • Boîtier UL 94 V-0 et résine époxy pour une sécurité élevée.
  • Composants RoHS, versions halogen-free disponibles.
  • Conformité AEC-Q200 pour applications automobiles.

Caractéristiques principales :

  • Technologie : polypropylène métallisé (MKP).
  • Plage de capacités : 0,068 µF à 2,2 µF suivant entraxe.
  • Tensions nominales :
    • 450 V DC / 160 V AC
    • 520 V DC / 200 V AC
    • 630 V DC / 200 V AC
  • Température de fonctionnement : −55 °C à +125 °C.
  • Catégorie climatique : 55/110/56.
  • Dérating automatique au-delà de 100 °C.
  • Bornes : fils parallèles étamés, versions bulk, ammo, ou sur bobine.
  • Tolérances : ±5 %, ±10 % ou ±20 % selon code.

Applications typiques :

  • PFC (correction du facteur de puissance).
  • Converters AC/DC et DC/DC.
  • Snubbers pour IGBT/MOSFET.
  • Circuits résonants (LLC, ZVS, ZCS).
  • Charge rapide et électronique de puissance haute densité.
  • Applications automobiles et industrielles sévères.

Pourquoi choisir la série B3267xP :

  • Très grande robustesse en environnement thermique et vibratoire.
  • Haute fiabilité grâce à un contrôle qualité avancé et une endurance renforcée.
  • Performances supérieures pour les convertisseurs modernes à haute fréquence.
  • Large couverture de valeurs et trois entraxes standardisés pour optimiser le PCB.
  • Accompagnement ES France pour dimensionnement PFC, résonance et snubber.

Spécifications et modèles disponibles :

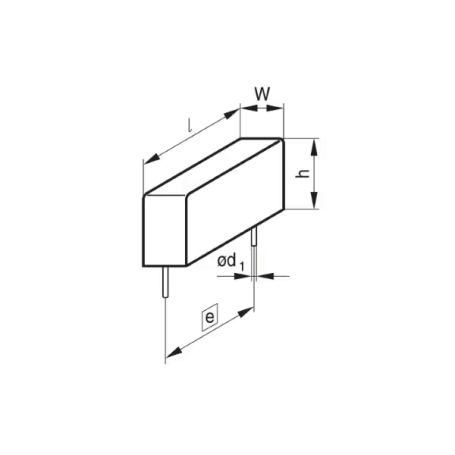

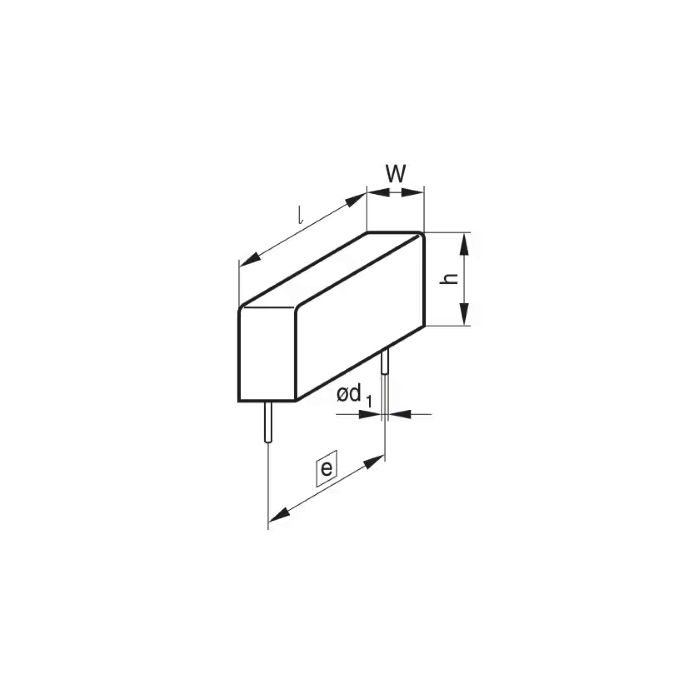

Entraxe (mm)Tension nominaleCapacité (µF)Dimensions (L × H × l) mmToléranceTempérature max.
10 450 V DC / 160 V AC 0.10 – 1.0 4–8 × 9–17.5 × 13 ±5 %, ±10 %, ±20 % 125 °C
10 520 V DC / 200 V AC 0.082 – 0.47 4–8 × 9–17.5 × 13 ±5 %, ±10 % 125 °C
10 630 V DC / 200 V AC 0.068 – 0.39 4–8 × 9–17.5 × 13 ±5 %, ±10 % 125 °C
15 450 V DC / 160 V AC 0.10 – 2.2 5–11 × 10.5–18.5 × 18 ±5 %, ±10 %, ±20 % 125 °C
15 520 V DC / 200 V AC 0.15 – 1.5 5–11 × 10.5–18.5 × 18 ±5 %, ±10 % 125 °C
15 630 V DC / 200 V AC 0.15 – 1.0 5–11 × 10.5–18.5 × 18 ±5 %, ±10 % 125 °C
22.5 450 V DC / 160 V AC 1.0 – 2.2 6–12 × 15–22 × 26.5 ±5 %, ±10 %, ±20 % 125 °C
22.5 520 V DC / 200 V AC 0.47 – 2.2 6–12 × 15–22 × 26.5 ±5 %, ±10 % 125 °C
22.5 630 V DC / 200 V AC 0.33 – 2.2 6–12 × 15–22 × 26.5 ±5 %, ±10 % 125 °C
