Description

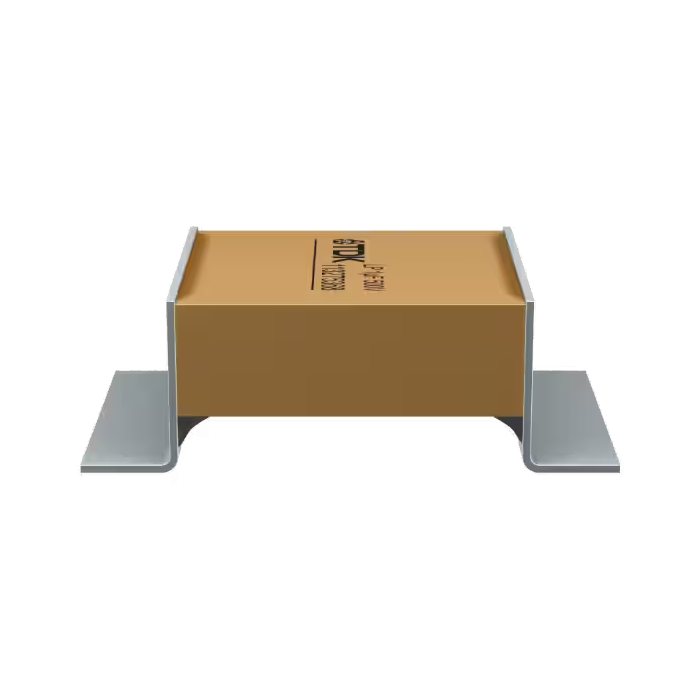

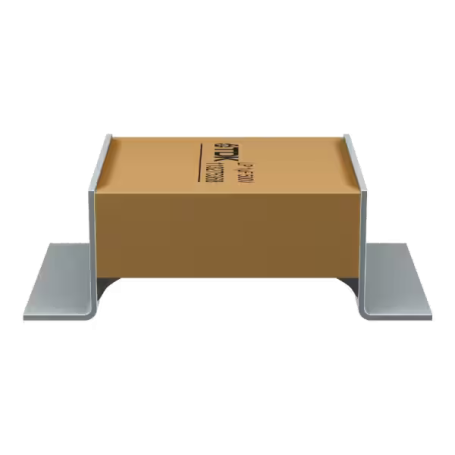

La série CeraLink LP est un condensateur céramique haute performance spécialement conçu pour les circuits de puissance à commutation rapide. Grâce à sa technologie PLZT, sa structure multicouche et son profil bas, il offre une capacité élevée, un faible ESL/ESR et une excellente tenue en température. Il est idéal pour les convertisseurs rapides, les modules IGBT/SiC, les snubbers et les liaisons DC nécessitant des fréquences de commutation allant jusqu’à plusieurs MHz.
Avantages :
- Faible ESL pour limiter les surtensions en commutation rapide.
- Faible ESR et pertes réduites, même à haute température.
- Capacité augmentant sous tension DC, favorable aux applications DC-link.
- Très forte tenue en ripple current et stabilité thermique.
- Technologie PLZT (céramique à haute densité énergétique).
- Robustesse thermique jusqu’à +150 °C en fonctionnement.
- Qualification AEC-Q200 pour les environnements exigeants.
- Montage SMD avec terminals L-style ou J-style.
- Profil bas adapté aux designs compacts.
Caractéristiques principales :
- Tension d’utilisation : jusqu’à 900 V selon modèle.
- Technologie : céramique PLZT multicouche.
- ESR typique : très faible, adapté aux hautes fréquences.
- ESL typique : 3 nH.
- Température de fonctionnement : –40 °C à +150 °C.
- Dissipation tan δ : < 0.02.
- Courant d’ondulation admissible : élevé, adapté aux commutations rapides.
- Construction : électrodes internes cuivre, électrodes externes argent.
- Soudage : compatible reflow.
- Masse : environ 1.3 g selon format.
Applications typiques :
- Convertisseurs de puissance rapides (IGBT, MOSFET, SiC).
- Snubber haute performance.
- DC-link compact pour modules de puissance.
- Filtrage HF dans onduleurs et alimentations à découpage.
- Électronique automobile nécessitant une faible inductance parasite.
Pourquoi choisir la série CeraLink LP :
La série CeraLink LP est conçue pour les architectures de puissance modernes nécessitant une réactivité maximale, une performance HF élevée et une stabilité thermique remarquable. Sa combinaison unique de faible ESR/ESL, de capacité dynamique croissante en DC et de tenue en température jusqu’à +150 °C en fait un condensateur particulièrement efficace pour les topologies rapides. L’expertise d’ES France permet d’intégrer efficacement cette technologie dans les convertisseurs nouvelle génération, les snubbers haute efficacité et les bus DC haute performance.
Spécifications et modèles disponibles :
| Famille | Références | Tension nominale | Capacité typique | Style de connexion | Remarques |
|---|
| Famille 500 V – Capacité élevée |
B58031I5105M062 (L-style)
B58031U5105M062 (J-style) |
500 V (fonctionnement jusqu’à 400 V DC recommandé) |
1,0 µF nominal – ~0,6 µF efficace à Vop |
Sorties L ou J, profil bas, montage SMD sur leadframe |
Idéal pour DC-link compacts et snubbers haute fréquence avec fort ripple current |
| Famille 700 V – Tension intermédiaire |
B58031I7504M062 (L-style)
B58031U7504M062 (J-style) |
700 V (fonctionnement jusqu’à 600 V DC recommandé) |
0,5 µF nominal – ~0,25 µF efficace à Vop |
Sorties L ou J, profil bas, montage SMD sur leadframe |
Adapté aux convertisseurs rapides de tension intermédiaire (IGBT/SiC) et snubbers compacts |
| Famille 900 V – Haute tension |
B58031I9254M062 (L-style)
B58031U9254M062 (J-style) |
900 V (fonctionnement jusqu’à 800 V DC recommandé) |
0,25 µF nominal – ~0,13 µF efficace à Vop |
Sorties L ou J, profil bas, montage SMD sur leadframe |
Conçu pour applications haute tension et commutation très rapide, faible ESL/ESR pour limitation des surtensions |
