Condensateur film MKP – Snubber haute impulsion : Série B32656S / B32658S | TDK - EPCOS

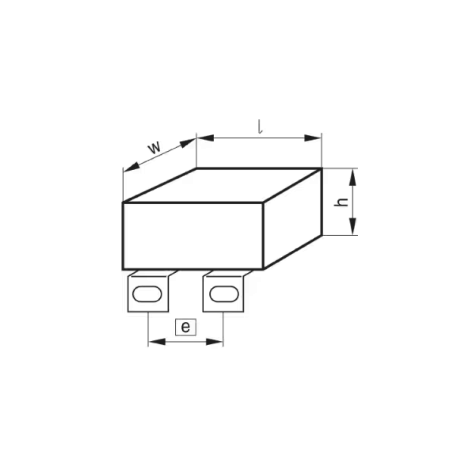

Les condensateurs MKP B32656S et B32658S de TDK sont des modèles snubber à film polypropylène métallisé spécifiquement conçus pour la commutation d’IGBT, la suppression d’impulsions rapides et la gestion d’énergies transitoires élevées. Leur construction en technologie bobinée avec connexions internes en série garantit une très faible inductance, une excellente tenue aux fronts raides (dV/dt jusqu’à 700 V/µs selon modèle) et une fiabilité extrême en environnement industriel exigeant.

Avantages :

• Très haute tenue impulsionnelle (dV/dt et k₀ élevés).
• Faible ESL grâce à la construction bobinée optimisée.
• Excellente fiabilité : boîtier plastique UL94 V-0 + résine époxy.
• Large plage de tensions : 850 à 2000 V DC.
• Faible ESR permettant de forts courants RMS jusqu’à plus de 24 A.
• Stabilité thermique jusqu’à 110 °C et catégorie climatique 55/100/56.
• Bornes à languettes (straps) en cuivre ou laiton étamé pour forte tenue mécanique.
• Compatibles RoHS ; versions AEC-Q200 disponibles sur demande.

Caractéristiques principales :

• Technologie : Polypropylène métallisé (MKP), construction bobinée.
• Tension nominale : 850, 1000, 1250, 1700, 2000 V DC.
• Tension AC (≤1 kHz) : 450 à 800 V AC selon série.
• Capacité : 68 nF à 5600 nF selon modèle.
• dV/dt max : 275 à 700 V/µs selon série.
• k₀ max : jusqu’à 2 800 000 V²/µs pour les modèles 2000 V DC.
• Courant RMS (100 kHz) : 6 à 27 A selon boîtier et tension.
• Température de fonctionnement : –55 °C à +110 °C.
• Dissipation typique : tanδ ≤0.5×10⁻³ (1 kHz) / ≤1.5×10⁻³ (10 kHz).
• Boîtier : plastique UL94-V0, étanchéité résine époxy.
• Montage : à straps, couple max 10 Nm.

Applications typiques :

• Snubber IGBT pour onduleurs, variateurs, convertisseurs.
• Filtrage haute fréquence et limitation de surtension.
• Découplage DC-link haute tension.
• Électronique de puissance : UPS, drives, chargeurs industriels.
• Atténuation des fronts raides en commutation rapide.

Pourquoi choisir la série B32656S / B32658S :

Grâce à leur structure MKP haute performance et à leurs valeurs élevées de dV/dt et de k₀, ces condensateurs représentent une solution de référence pour les architectures de puissance modernes nécessitant une excellente tenue aux impulsions et une stabilité thermique élevée. Leur diversité de formats et tensions permet d’optimiser précisément l’adaptation aux topologies IGBT/MOSFET. Avec l’accompagnement technique d’ES France, ces composants s’intègrent parfaitement dans les systèmes de conversion HF, les onduleurs haute puissance et les électroniques embarquées industrielles.

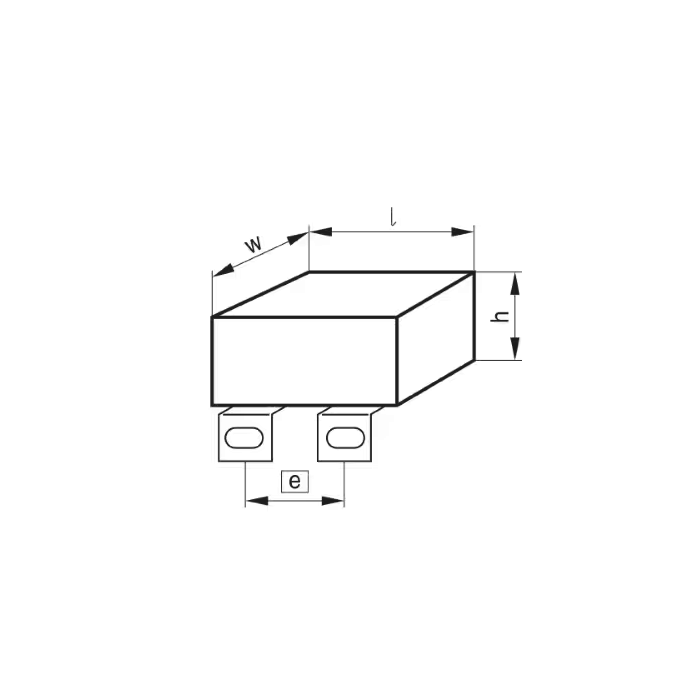

Spécifications et modèles disponibles :
