Description
Les modèles ECT D24, ECS D24, ECT D710 et ECS D710 d'Echologger représentent une avancée majeure dans le domaine des sondeurs sous-marins professionnels, grâce à leur capacité remarquable à fonctionner jusqu'à 6 000 mètres de profondeur. Cette caractéristique novatrice accroît leur utilité dans une grande variété d'applications sous-marines, offrant aux professionnels une flexibilité et une fiabilité inégalées, même dans les environnements les plus difficiles.

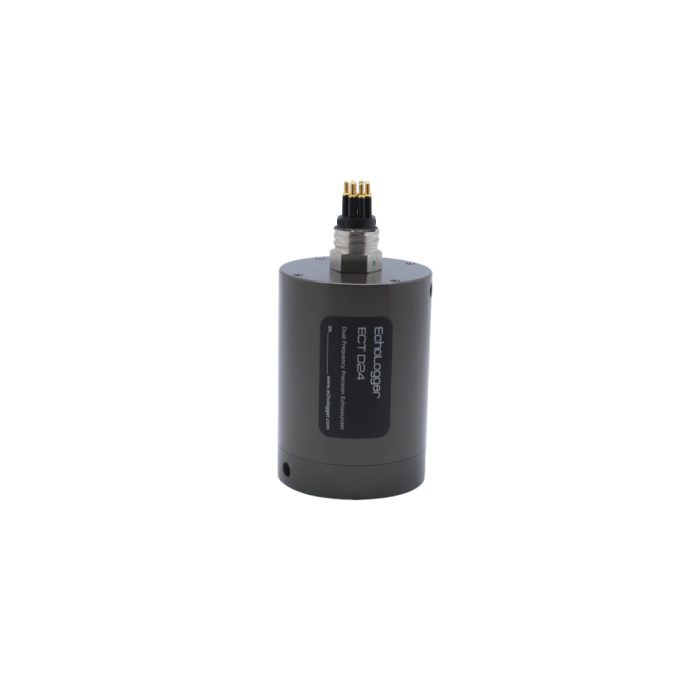

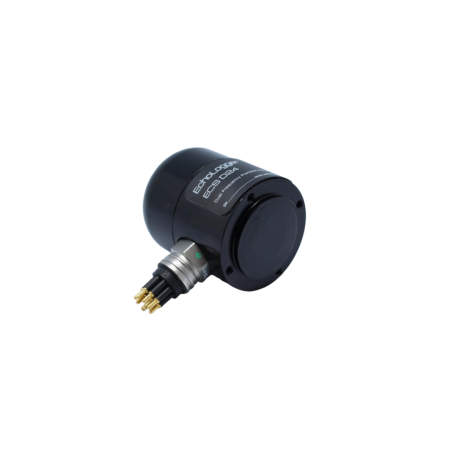

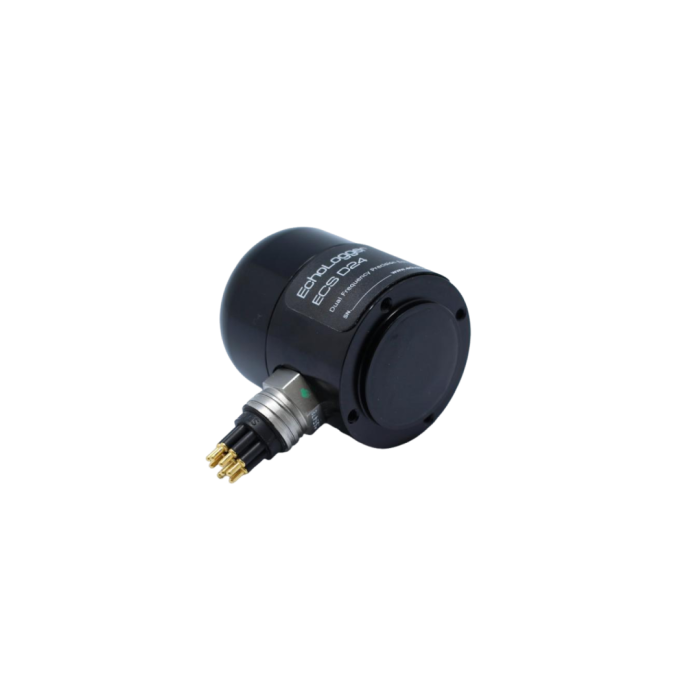

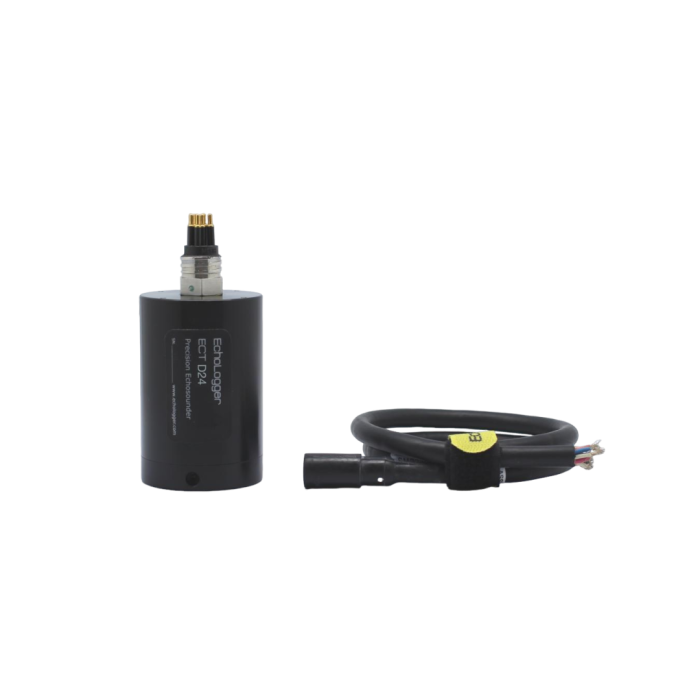

Les modèles ECT D24 et ECS D24 se distinguent par leur compacité et leur légèreté, ainsi que par leurs interfaces série universelles RS232 et RS485. Leur capacité à fonctionner jusqu'à 6 000 mètres de profondeur en fait des outils idéaux pour les levés et inspections sous-marins, garantissant une collecte de données précise dans diverses situations.
De leur côté, les modèles ECT D710 et ECS D710 repoussent les limites de la collecte de données sous-marines grâce à leur prise en charge des hautes fréquences (750 kHz/1 MHz) et leur étanchéité jusqu'à 6 000 mètres de profondeur. Conçus pour une précision extrême, ces modèles trouvent des applications dans l'étude des mouvements de sédiments, les levés bathymétriques et diverses opérations, avec ou sans équipage.
Cette nouvelle capacité de déploiement jusqu'à 6 000 m de profondeur élargit considérablement le champ d'application de ces échosondeurs. Qu'ils soient déployés sur des véhicules télécommandés (ROV), des véhicules sous-marins autonomes (AUV) ou lors d'opérations avec équipage, les modèles ECT D24, ECS D24, ECT D710 et ECS D710 constituent des outils robustes, capables de fournir des données sous-marines précises même dans des conditions difficiles.
Avantages :
- Acquisition de données de rétrodiffusion en temps réel sur toute la colonne d'eau
- Ultra-compact
- Convient aux très courtes distances (à partir de 2 cm à 1 MHz)
- Navigation des ROV/AUV
- Surveillance des sédiments
- Interface série (RS232, RS485)
- Interface multi-nœuds compatible RS485
- Capteur d'inclinaison intégré de série
- Logiciel GUI convivial pour une mise à jour instantanée des images
- Compatible avec les applications Hypack, HydroMagic et BathySurvey
- Connecteur étanche Seacon
- Profondeur maximale d'exploration : 6 000 m
Caractéristiques techniques :
- Fréquence acoustique : 200 kHz / 450 kHz (ECT D24 et ECS D24), 750 kHz / 1 MHz (ECT D710 et ECS D710)
- Largeur de faisceau : 10° / 5° (ECT D24 et ECS D24), 3,5° / 2,5° (ECT D710 et ECS D710), conique (-3 dB)
- Durée d'impulsion d'émission : 10 µs à 200 µs
- Puissance d'émission : max. 50 W (réglable)
- Contrôle TVG : jusqu'à 60 dB
- Contrôle du gain : -30 dB à +30 dB
- Atténuateur du signal d'entrée (-20 dB) : temps d'activation 0 à 300 000 µs
- Portées : 0,5 à 200 m (200 kHz), 0,15 à 100 m (450 kHz), 0,03 à 50 m (750 kHz), 0,02 à 30 m (1 MHz)
- Fréquence de répétition (ping) : 100 Hz max.
- Fréquence d'échantillonnage (mode profilage) : 100 kHz max. ; réglable ou mode automatique (par défaut)
- Résolution de la colonne d'eau : env. 7,5 mm à 100 kHz d'échantillonnage
- Résolution de l'altimètre : 1,0 mm
- Résolution du capteur de température : 0,1 °C
- Capteur d'inclinaison intégré : Double axe (roulis et tangage) ±90°, résolution des données d'inclinaison : 0,1°
- Synchronisation : Sortie/Entrée (sélection logicielle)
- Interface de sortie analogique : 1,25 V, 2,5 V, 5 V, 10 V max (sélection logicielle), distance ou enveloppe
- Interface de sortie numérique : RS-232, RS-485 (sélection par broche)
- Vitesse de communication : 4 800 à 921 600 bauds (115 200 par défaut)
- Format de sortie des données : Profil texte ASCII 10/12 bits, profil binaire 12 bits, profil binaire 8 bits (compression 12 bits vers 8 bits), altitude NMEA0183 / Altitude Simple
- Interconnexion multi-nœuds (RS485 uniquement) : Jusqu'à 32 unités
- Configuration et lecture des données : Logiciel de contrôle Echologger ou tout logiciel terminal
- Connecteur : SEACON MCBH8MSS
- Alimentation : 10 ~ 75 V CC, 2 W max, isolation interne
- Température de fonctionnement : -10 °C à +50 °C
- Profondeur de fonctionnement : 100 m, 1 000 m et 6 000 m (ECT D24 et ECT D710 uniquement)
- Boîtier : Acétal (100 m), Aluminium (anodisé, 1 000 m et 6 000 m)
- Dimensions : ECS D24/ECS D710 : Ø 55 mm x L 70 mm, ECT D24/ECT D710 : Ø 56 mm x L 85 mm
- Poids (à 100 m) : ECS D24/ECS D710 : 320 g, ECT D24/ECT D710 : 280 g
Applications types :
- Mesure de l'altitude pour la navigation
- Surveillance des mouvements de sédiments
- Surveillance de l'affouillement des ponts
- Sécurité portuaire
- Surveillance des vagues et des marées
