Description

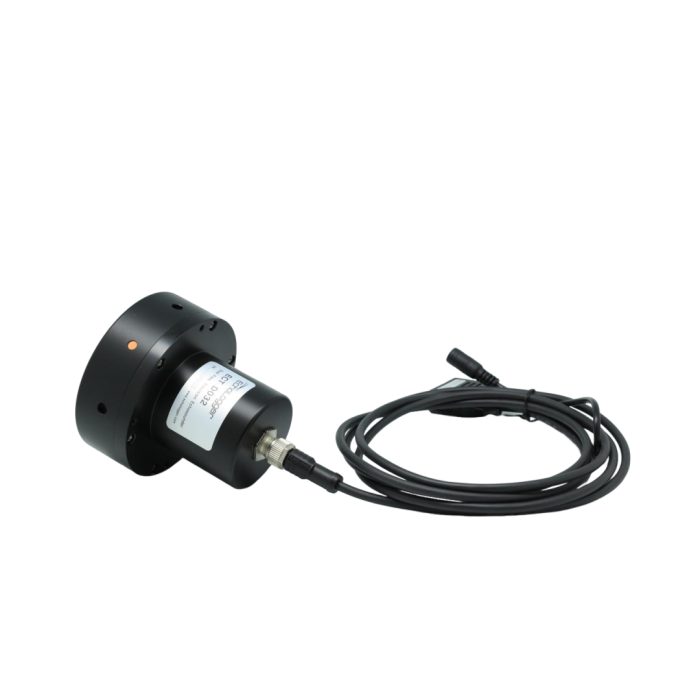

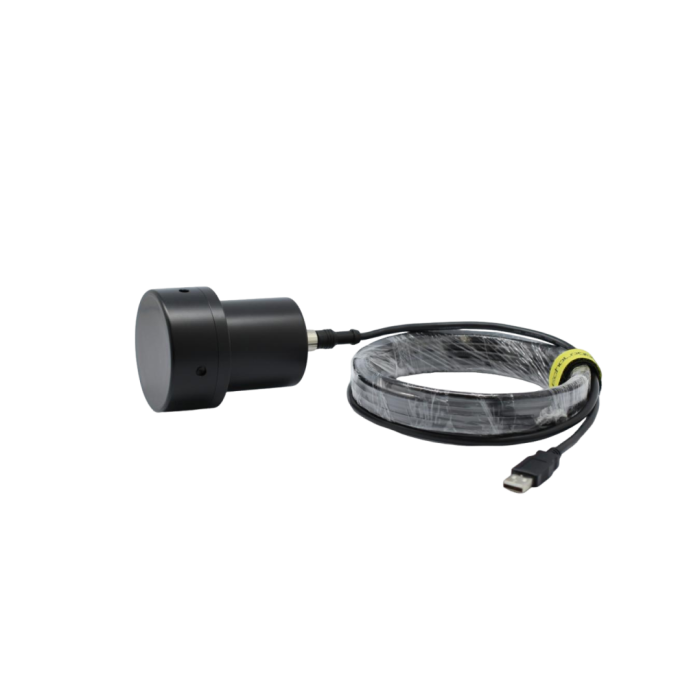

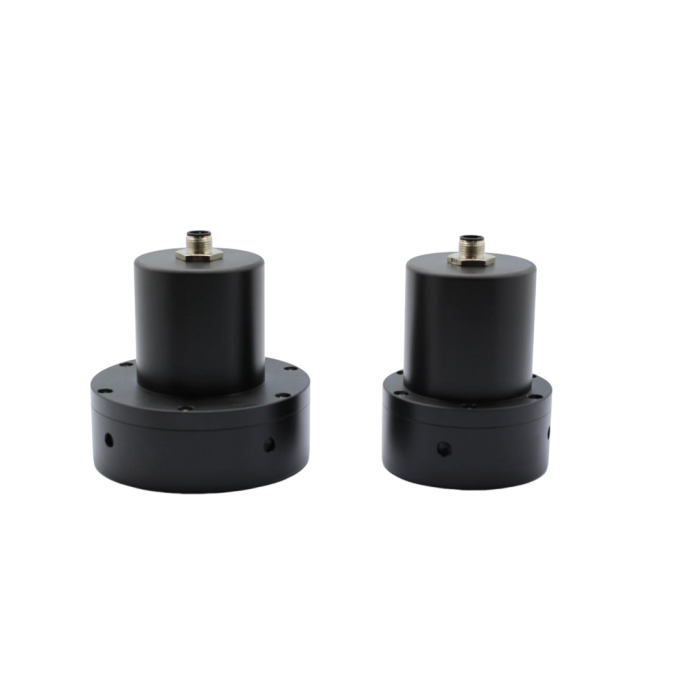

Echologger est fier de présenter les EU D032 / ECT D032 et EU D052 / ECT D052, des échosondeurs bi-fréquences ultracompacts conçus pour optimiser les levés sous-marins grâce à une combinaison unique de basses fréquences (30 kHz ou 50 kHz) et de fréquences conventionnelles (200 kHz). Cette fusion innovante de fréquences améliore la fiabilité des données d'échosondeur, notamment pour les études sédimentaires. En utilisant à la fois les basses et les fréquences conventionnelles, ces échosondeurs offrent une compréhension complète des environnements sous-marins, en extrayant des informations précieuses des couches sous-marines.
Les modèles EU D032 / ECT D032 et EU D052 / ECT D052 proposent une gamme flexible d'interfaces, incluant USB et série (RS232 ou RS485). Cette diversité garantit une intégration aisée avec différents systèmes, permettant aux utilisateurs d'adapter les échosondeurs à leurs besoins spécifiques. Le choix des interfaces témoigne de l'engagement d'Echologger à fournir des solutions adaptables, répondant aux besoins spécifiques de ses clients dans divers contextes de levés sous-marins.
Largement adoptés par les entreprises de levés bathymétriques professionnelles équipées de véhicules de surface sans pilote (USV) et de drones (UAV), ces échosondeurs bi-fréquences ultracompacts redéfinissent les possibilités d'étude des sédiments. L'intégration des basses fréquences améliore non seulement la fiabilité, mais permet également l'extraction d'informations supplémentaires des couches sous-marines, offrant ainsi aux professionnels un ensemble de données plus complet pour leurs analyses.
Avantages :
- 50/200 kHz, 30/200 kHz
- Données de rétrodiffusion
- Détection de la couche de vase fluide
- Très léger et faible consommation d'énergie
- Convient aux levés bathymétriques sur bateaux habités ou non habités
- Fréquence d'émission : jusqu'à 100 Hz
- Résolution altimétrique : 1 mm
- Interfaces polyvalentes : USB/RS232/RS485
- Compatible Hypack et HydroMagic en mode échogramme
Caractéristiques techniques :
- Fréquence acoustique : 50/200 kHz (Exx D052), 30/200 kHz (Exx D032)
- Largeur du faisceau : 27°/7° (50 kHz/200 kHz), 26°/5° (30 kHz/200 kHz), conique (-3 dB) (mode écho)
- Largeur d'impulsion d'émission : 100 µs à 1 000 µs
- Puissance d'émission : max. 30 W, réglable
- Contrôle TVG : jusqu'à 60 dB
- Contrôle du gain : -30 dB à +30 dB
- Atténuateur du signal d'entrée (-20 dB) : temps d'activation 0 à 300 000 µs
- Portées : 1,0 m à 200 m (50 kHz, 30 kHz), 0,5 m à 200 m (200 kHz)
- Fréquence de répétition (ping) : 100 Hz max.
- Fréquence d'échantillonnage : 100 kHz max. ; réglable ou mode automatique (par défaut)
- Résolution de la colonne d'eau : env. 7,5 mm à 100 kHz d'échantillonnage
- Résolution de l'altimètre : 1,0 mm
- Résolution du capteur de température : 0,1 °C
- Capteur d'inclinaison intégré : double axe (roulis et tangage) ±90°, résolution des données d'inclinaison : 0,1°
- Interface de sortie numérique : EU D052 / EU D032 : USB 2.0, ECT D052 / ECT D032 : ajustable (RS-232 ou RS-485)
- Vitesse de communication : EU D052 / EU D032 : 4 800 à 921 600 bauds, 3 Mbit/s (115 200 bauds par défaut), ECT D052 / ECT D032 : 4 800 à 921 600 bauds (115 200 bauds par défaut)
- Format de sortie des données : Profil 10 bits/12 bits, texte ASCII, profil 12 bits Binaire, profil de résolution 8 bits (12 bits compressés en 8 bits), altitude NMEA0183 / altitude simple
- Configuration et lecture des données : logiciel de contrôle de sondeur Echologger (double) ou tout logiciel terminal
- Interconnexion multi-nœuds (RS485 uniquement) : jusqu'à 32 unités
- Connecteur : EU D052/EU D032 : LTW 12-05PMMS-SH8003, ECT D052S/ECT D032S : LTW M12A-08PMMS-SH8002, ECT D052-100/ECT D032-100 : SEACON MCBH8SS
- Alimentation : EU D052/EU D032 : alimentation USB, 2 W max., ECT D052/ECT D032 : 10 ~ 75 V CC, 2 W max., isolation interne
- Température de fonctionnement : -10 °C à +50 °C
- Profondeur de fonctionnement : EU D052/ EU D032/ ECT D052S/ ECT D032S : 1 m (pour véhicule de surface), ECT D052-100, ECT D032-100 : 100 m
- Boîtier : Acétal
- Dimensions : Ø 74 mm x L 90 mm (sans connecteur)
- Poids : 460 g (sans câble)
- Autres caractéristiques : Utilisation simultanée ou séparée des deux fréquences, compatible avec les principaux logiciels hydrographiques (Hypack, HydroMagic, HydroPro, Echoview, etc.), données GPS intégrées
Applications types :
- Compatible avec Ardupilot (Pixhawk)
- Bathymétrie
- Mesure de profondeur
- Études du plancton halieutique et zoologique
- Navigation
- ROV, AUV et USV
- Surveillance des mouvements de sédiments
- Surveillance des eaux peu profondes
- Véhicules de surface autonomes
