Description

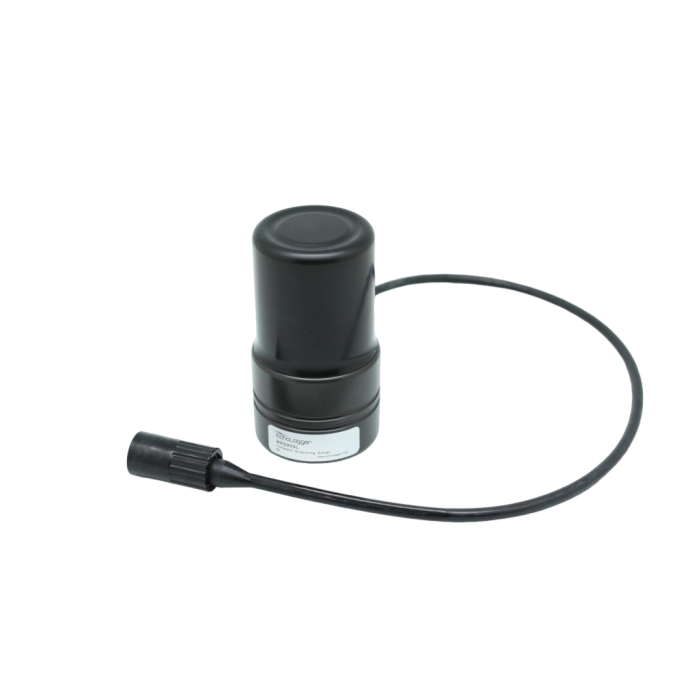

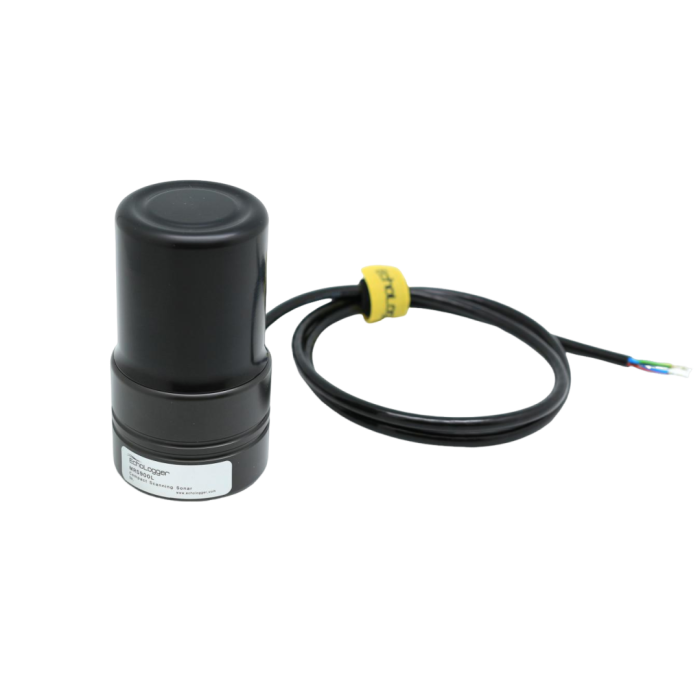

Le DASS710 est un sonar 3D ultra-compact qui combine de puissantes capacités de balayage dans un format réduit, offrant une grande polyvalence pour une exploration sous-marine efficace. Il est équipé de faisceaux étroits haute résolution issus d'un transducteur composite à large bande, garantissant une imagerie détaillée et précise du milieu sous-marin.
Les utilisateurs peuvent choisir entre un balayage horizontal complet à 360° ou un balayage sectoriel personnalisé (200° vertical) pour une adaptation optimale aux exigences spécifiques de chaque levé.
Le sonar génère des nuages de points 3D d'une précision exceptionnelle, offrant une représentation complète des structures et de la dynamique sous-marines. Il atteint une résolution altimétrique très fine, capable de détecter des variations aussi infimes que 1 mm, assurant ainsi une surveillance précise des caractéristiques sous-marines. La précision de balayage est ajustable, avec une résolution angulaire de 0,1 degré, permettant des configurations de levé personnalisées.
Avec un poids plume de seulement 2,2 kg et des dimensions de 110 mm de diamètre et 150 mm de hauteur, le DASS710 est exceptionnellement léger et compact, facilitant son déploiement et sa manipulation. Il propose deux modes de déploiement : autonome pour les levés indépendants ou en cascade avec un réseau RS-485 pour des fonctionnalités étendues et une couverture accrue.
Le DASS710 s'intègre parfaitement à divers logiciels commerciaux et libres, notamment EIVA NaviSuite et Cloud Compare, garantissant ainsi sa compatibilité avec les outils d'analyse de données standard du secteur.
Avantages :
- Sonar 3D ultra-compact
- Faisceaux crayons haute résolution avec transducteur composite à large bande
- Zone de balayage réglable et polyvalente (balayage complet ou sectoriel) : 360° (H) x 200° (V)
- Nuage de points
- Résolution altimétrique : 1 mm
- Résolution angulaire de balayage réglable à partir de 0,1°
- Acquisition de données de rétrodiffusion possible (en option)
- Compatible avec EIVA NaviScan et Cloud Compare
Caractéristiques techniques :
- Fréquence acoustique : 750 kHz / 1 MHz
- Largeur de faisceau : 1,5° / 1° conique (-3 dB, mode écho)
- Portée maximale : 50 m / 25 m
- Résolution angulaire : jusqu'à 0,1°
- Secteur de balayage horizontal : 360°
- Secteur de balayage vertical : 200° (±100°)
- Résolution de distance : 1,0 mm
- Synchronisation : sortante / entrante (sélectionnable par logiciel)
- Interface de sortie numérique : RS-232, RS-485 isolé
- Vitesse de communication : 4 800 à 921 600 bauds (115 200 bauds par défaut)
- Connecteur : MCBH6MSS
- Alimentation : 10 à 60 V CC, 8 W max.
- Température de fonctionnement : -10 °C à +50 °C
- Profondeur de fonctionnement : 300 m
- Dimensions : Ø 110 mm x H 150 mm
- Poids : 2,25 kg / 0,78 kg (air/eau)
- Matériaux du boîtier : acier inoxydable et acétal
Applications types :
- Optimisé pour la surveillance SCOUR des ponts, des éoliennes et des structures sous-marines
- Inspections des infrastructures de ponts sous-marins et des quais
