Description

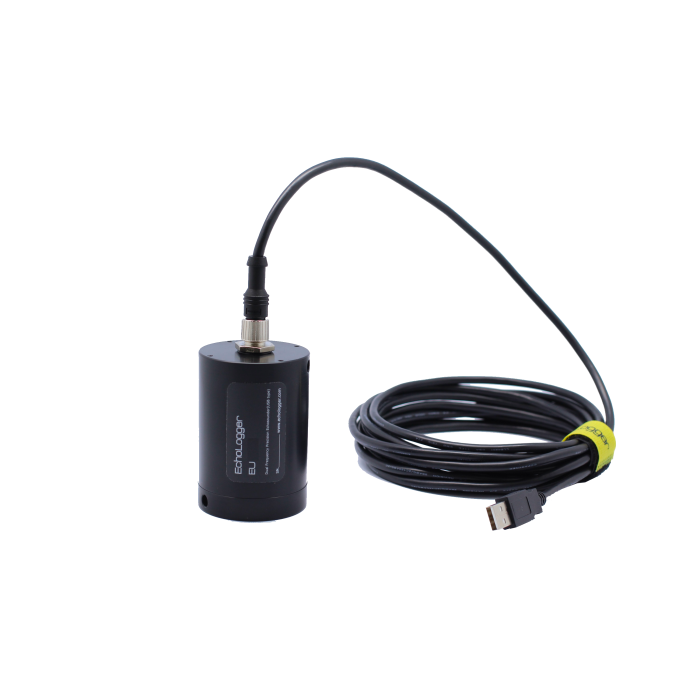

L’Echologger EU400 est un échosondeur de précision à connexion USB, conçu pour les mesures de profondeur en eaux peu profondes et les relevés bathymétriques professionnels.
Fonctionnant à une fréquence acoustique de 450 kHz, il permet une mesure sur une plage de 0,15 m à 100 m, avec un faisceau conique de 5° à -3 dB. Sa connexion directe à un ordinateur portable par port USB facilite la mise en œuvre sur le terrain.
L’EU400 est adapté aux applications de cartographie des fonds, de surveillance du déplacement des sédiments et de surveillance d’affouillement de ponts. Il permet également la collecte de données de rétrodiffusion acoustique en temps réel sur toute la colonne d’eau.
Avantages
- Connexion USB directe pour une utilisation simple avec un ordinateur portable.
- Aucune alimentation externe requise, l’échosondeur étant alimenté par USB.
- Fréquence de 450 kHz adaptée aux mesures de précision en eaux peu profondes.
- Plage de mesure de 0,15 m à 100 m pour les applications de bathymétrie et de mesure de profondeur.
- Collecte de rétrodiffusion acoustique en temps réel sur toute la colonne d’eau.
- Format compact avec un diamètre de 56 mm et une longueur de 80 mm hors connecteur.
- Logiciel de configuration et de lecture fourni avec mise à jour instantanée de l’image.
- Compatibilité avec les flux NMEA0183 pour l’intégration dans des environnements de mesure hydrographique.
- Capteur d’inclinaison disponible en option pour les installations nécessitant la prise en compte de l’orientation du capteur.
Caractéristiques principales
| Modèle |
Echologger EU400 |
| Type de produit |
Échosondeur simple fréquence à connexion USB |
| Fréquence acoustique |
450 kHz |
| Ouverture du faisceau |
5° conique à -3 dB |
| Largeur d’impulsion |
10 µs à 200 µs, par pas de 10 µs |
| Plage de mesure |
0,15 m à 100 m |
| Matériau du boîtier |
Acétal |
| Connecteur |
USB |
| Profondeur d’utilisation |
5 m, selon la longueur du câble |
| Cadence de mesure |
10 Hz maximum |
| Fréquence d’échantillonnage |
100 kHz |
| Résolution sur la colonne d’eau |
> 7,5 mm |
| Résolution de distance altimètre |
< 1,0 mm selon la fiche technique EU400 |
| Résolution de température |
0,1 °C |
| Précision de température |
0,5 °C de -10 °C à +50 °C |
| Capteur d’inclinaison |
Optionnel, double axe, fonctionnement horizontal ±90° |
| Interface de sortie numérique |
USB |
| Formats de sortie |
ASCII TXT, NMEA0183 ou format défini par l’utilisateur en option |
| Configuration et lecture des données |
Programme Echologger Control Program ou programme de terminal |
| Température d’utilisation |
-10 °C à +50 °C |
| Alimentation |
Alimentation par USB, 2 W maximum |
| Dimensions |
56 mm de diamètre x 80 mm de longueur, hors connecteur |
| Poids |
420 g selon la fiche technique EU400 ; le site indique 270 g hors câble |
Comparaison des modèles de la série
| Modèle | Fréquence | Plage de mesure | Interface | Positionnement |
|---|
| EU400 |
450 kHz |
0,15 m à 100 m |
USB |
Échosondeur USB pour mesures en eaux peu profondes avec résolution spatiale élevée. |
| EU200 |
200 kHz |
0,5 m à 200 m |
USB |
Échosondeur USB pour bathymétrie générale avec portée supérieure. |

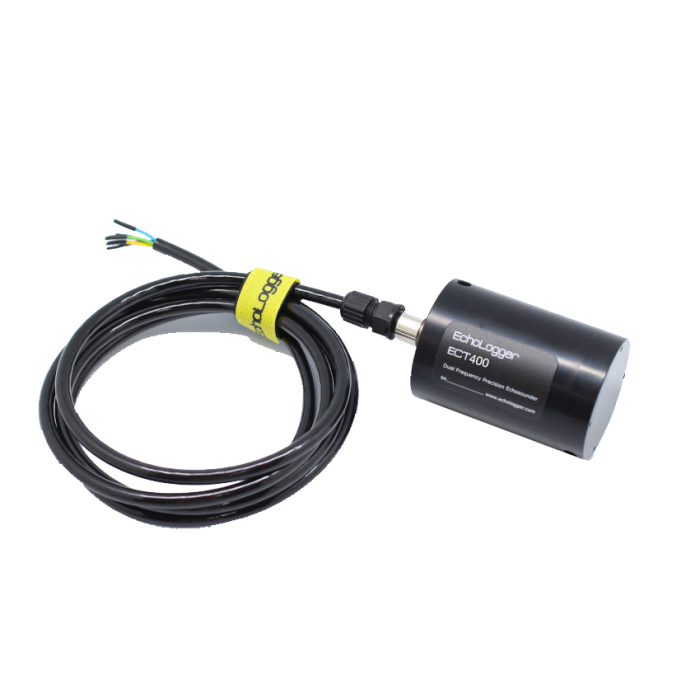

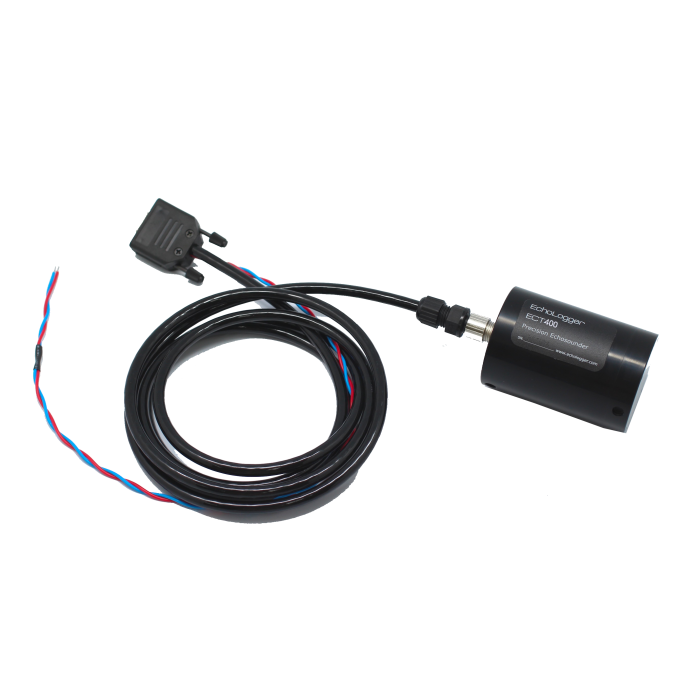

| ECT400S |
450 kHz |
0,15 m à 100 m |
RS-232, RS-485, RS-422 |
Version à interface série pour intégration système. |
| ECT200S |
200 kHz |
0,5 m à 200 m |
RS-232, RS-485, RS-422 |
Version à interface série pour intégration système avec portée plus élevée. |
| ECT400SSP / ECT200SSP |
Selon modèle |
Selon modèle |
Selon version |
Versions prévues pour montage sur perche 5/8". |
| ECT400SSG / ECT200SSG |
Selon modèle |
Selon modèle |
Selon version |
Versions remorquables par drone. |
Applications typiques
- Bathymétrie en eaux peu profondes depuis une embarcation légère ou une plateforme de surface.
- Mesure de profondeur pour campagnes de contrôle et de suivi.
- Cartographie des fonds dans les zones côtières, plans d’eau, canaux ou bassins.
- Surveillance du déplacement des sédiments dans les environnements hydrauliques.
- Surveillance d’affouillement autour des ponts et structures immergées.
- Intégration sur véhicules de surface autonomes lorsque l’installation requiert un capteur compact.
- Acquisition de données de rétrodiffusion acoustique sur toute la colonne d’eau.
Pourquoi choisir l’Echologger EU400
L’Echologger EU400 constitue une solution compacte et simple à déployer pour les professionnels recherchant un échosondeur USB de précision pour les mesures en eaux peu profondes.
Sa fréquence de 450 kHz, son faisceau de 5° et sa plage de mesure de 0,15 m à 100 m en font un choix adapté aux relevés de détail, à la bathymétrie locale et à la surveillance de fonds immergés.
Grâce à son alimentation par USB, son interface directe avec un ordinateur portable et ses formats de sortie compatibles avec les environnements hydrographiques, l’EU400 permet une mise en œuvre rapide, avec un minimum d’équipement supplémentaire.
