Coupleur directionnel haute puissance 690 à 2700 MHz, 40 dB : WADC-0727-40-XXX | WERBEL MICROWAVE LLC

Le WADC-0727-40-XXX est un coupleur directionnel haute puissance couvrant la plage de fréquences 690 à 2700 MHz. Il est conçu pour les applications RF exigeant un échantillonnage précis du signal, avec faible perte d’insertion, forte directivité et bonne tenue en puissance.

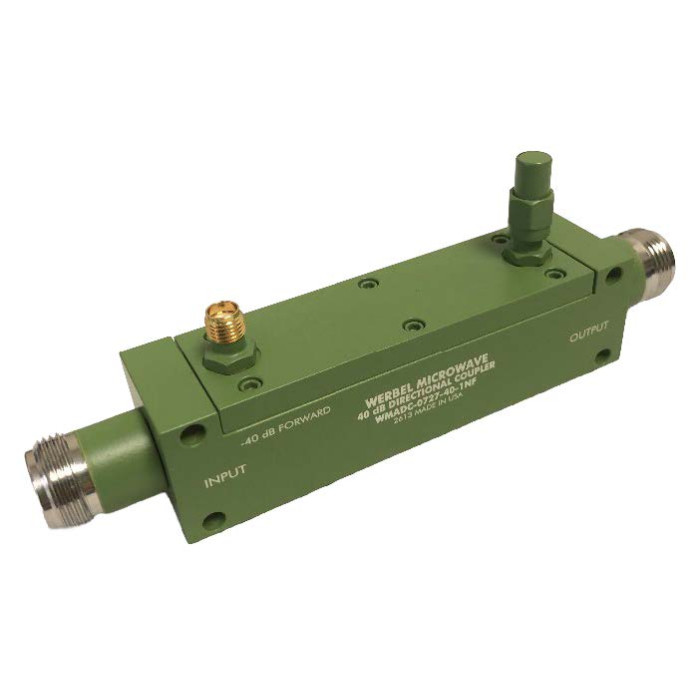

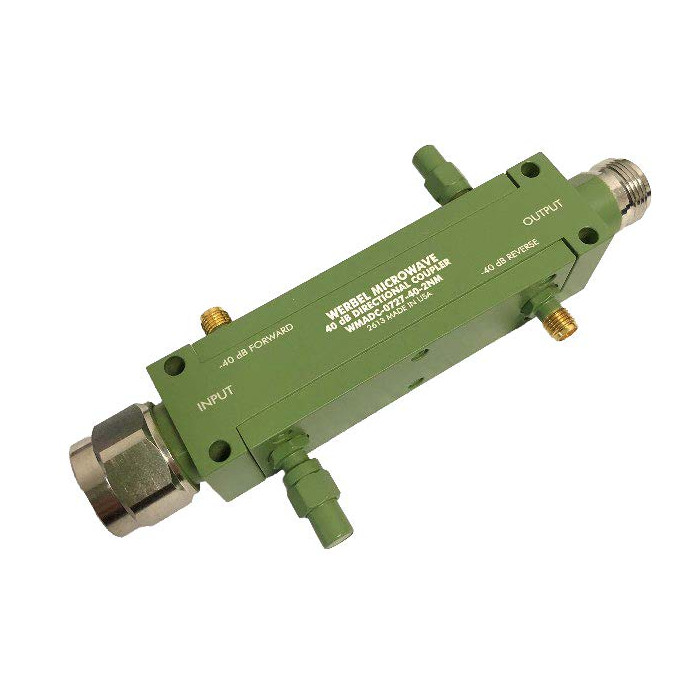

Reposant sur une structure coaxiale à diélectrique d’air, il convient aux environnements de surveillance de puissance RF, de protection d’émetteur, de mesure de ROS, d’infrastructures de stations de base et de systèmes DAS. Le produit est disponible en version simple ou double, avec entrée N femelle ou N mâle selon la configuration choisie.

Avantages

• Large bande de fonctionnement de 690 à 2700 MHz.
• Couplage nominal de 40 dB adapté aux fonctions de mesure et de surveillance.
• Faible perte d’insertion jusqu’à 0,20 dB max. selon la bande.
• Directivité élevée jusqu’à 25 dB min. selon la bande.
• Puissance admissible élevée jusqu’à 500 W CW à +25 °C.
• Souplesse d’intégration grâce aux versions simple ou double et au choix du connecteur d’entrée.

Caractéristiques principales

• Plage de fréquences : 690 à 2700 MHz
• Impédance : 50 Ω
• Couplage nominal : 40 dB
• Couplage nominal par bande :
  • 41 dB (+2 / -2,5) de 690 à 1000 MHz
  • 40 dB (+1 / -2) de 1000 à 2000 MHz
  • 39 dB (+2,5 / -3) de 2000 à 2700 MHz
• Perte sur ligne principale :
  • 0,15 dB max. de 690 à 2000 MHz
  • 0,20 dB max. de 2000 à 2700 MHz
• Directivité minimale :
  • 25 dB de 690 à 2000 MHz
  • 22 dB de 2000 à 2700 MHz
• Return loss ligne principale : 25 dB min.
• Return loss ligne secondaire : 20 dB min.
• Isolation typique : 66 dB / 65 dB / 61 dB selon la bande
• Puissance CW admissible à +25 °C :
  • 500 W max. de 690 à 1000 MHz
  • 375 W max. de 1000 à 2000 MHz
  • 300 W max. de 2000 à 2700 MHz
• Puissance CW admissible à +85 °C :
  • 400 W max. de 690 à 1000 MHz
  • 300 W max. de 1000 à 2000 MHz
  • 250 W max. de 2000 à 2700 MHz
• Puissance de terminaison : 1 W max.
• Courant continu entrée-sortie : 5 A max.
• Température de fonctionnement : -55 à +85 °C
• Température de stockage : -55 à +100 °C
• Humidité de fonctionnement : 10 à 90 % sans condensation
• Environnement : usage intérieur uniquement
• Masse nominale : 205 g
• Conformité : RoHS conforme, REACH non affecté
• Matériaux : boîtier aluminium, isolants PTFE vierge, contacts cuivre au béryllium doré

Applications typiques

• Surveillance de puissance RF
• Protection d’émetteur
• Mesure de ROS
• Systèmes DAS
• Infrastructure de station de base
• Bancs de test RF large bande
• Mesure de signaux incident et réfléchi sur lignes haute puissance

Pourquoi choisir le WADC-0727-40-XXX

• Couplage 40 dB stable sur une large bande de fréquences.
• Bonne tenue en puissance pour les applications RF exigeantes.
• Directivité élevée pour une mesure plus fiable.
• Faible perte d’insertion pour limiter l’impact sur la ligne principale.
• Configurations mécaniques variées pour faciliter l’intégration.
