Description

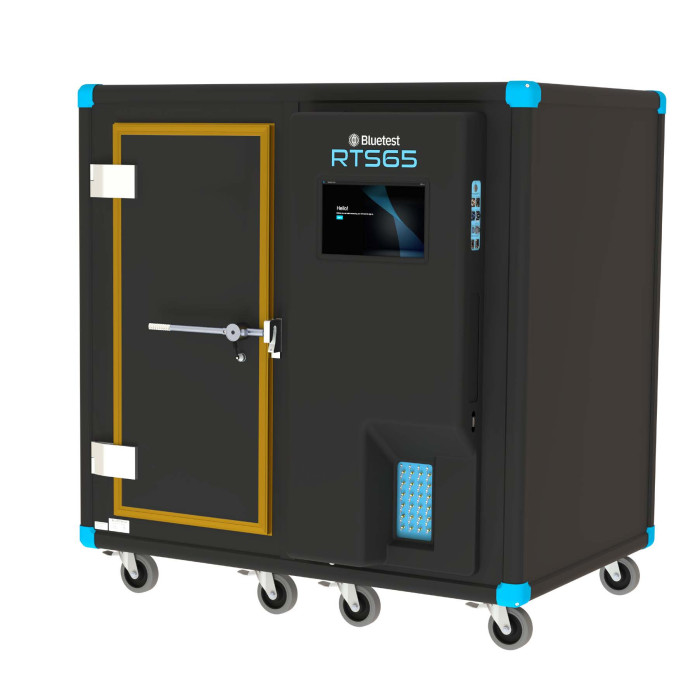

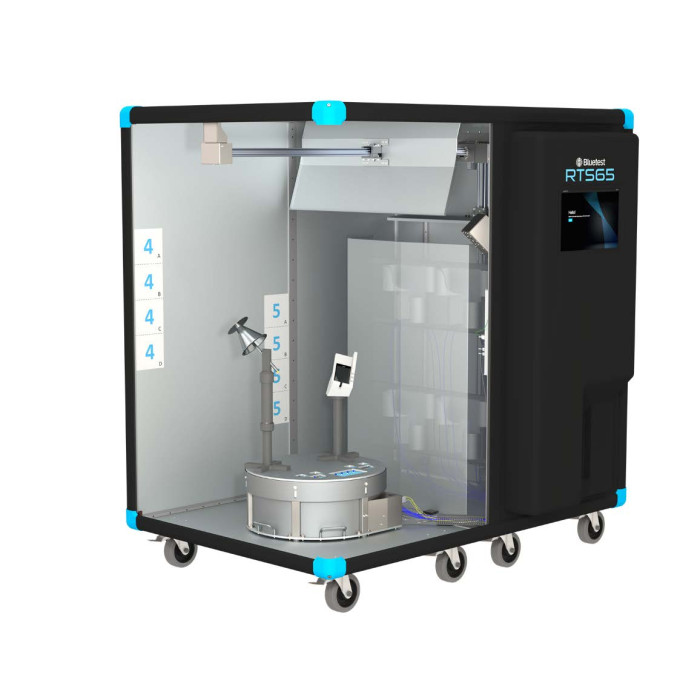

Le RTS65 de Bluetest est un système de test OTA en chambre réverbérante conçu pour l’évaluation des performances radio des équipements sans fil. Il prend en charge de nombreux standards de communication, notamment le Bluetooth, le WLAN, la 2G, la 3G, la 4G LTE et la 5G NR. Le système repose sur une chambre blindée avec plateau tournant et réflecteurs mobiles, permettant de créer un environnement multipath riche isotrope adapté à la caractérisation d’antennes et à l’analyse des performances radio de dispositifs modernes.
Avantages
- Couverture étendue des standards sans fil, des technologies historiques aux applications 5G les plus récentes.
- Environnement multipath intégré, sans besoin d’équipement externe supplémentaire pour les essais courants.
- Grande souplesse de configuration grâce à la possibilité d’intégrer plusieurs antennes de mesure selon les besoins.
- Volume de test généreux, facilitant l’évaluation de dispositifs de taille importante comme les ordinateurs portables et les tablettes.
- Exploitation simplifiée avec serveur de mesure intégré, écran tactile et accès distant via navigateur.
- Fonctions avancées d’analyse pour centraliser, comparer et exporter les résultats de mesure.
Caractéristiques principales
- Plage de fréquences : de 650 MHz à 12 GHz, avec extension possible jusqu’à 50 GHz avec option 5G.
- Antennes de mesure : jusqu’à 16 antennes de 650 MHz à 12 GHz et jusqu’à 2 antennes de 12 GHz à 50 GHz.
- Mesures typiques : efficacité d’antenne, gain MIMO/diversité, TRP, TIS et débit de données selon la puissance reçue.
- Compatibilité MIMO pour l’évaluation réaliste de dispositifs LTE, WLAN et 5G, jusqu’au 4x4 MIMO.
- Option CATR disponible pour des mesures directives telles que EIRP et EIS.
- Blindage typique :
- >100 dB de 650 MHz à 6 GHz
- >90 dB de 6 GHz à 12 GHz
- >80 dB de 12 GHz à 50 GHz
- Consommation typique : 80 à 140 W selon les options installées.
- Dimensions extérieures :
- Largeur : 1945 mm
- Hauteur : 2000 mm
- Profondeur : 1440 mm
- Poids : 700 kg selon la configuration.
Applications typiques
- Évaluation OTA de terminaux sans fil multistandards.
- Mesure des performances radio de dispositifs MIMO.
- Tests sur équipements prenant en charge le Wi-Fi 6E et le Wi-Fi 7 dans la bande 6 à 7,125 GHz.
- Caractérisation de dispositifs 5G, y compris dans les bandes FR2 telles que 28 GHz et 39 GHz avec l’option adaptée.
- Mesures sur équipements nécessitant une configuration flexible avec alimentation et interfaces de communication filaires.
- Campagnes de mesures séquencées avec enchaînement de plusieurs essais sur différents standards et fréquences.
Pourquoi choisir la chambre réverbérante OTA multistandard RTS65
- Le RTS65 associe polyvalence, précision et simplicité d’exploitation dans un même système de mesure OTA.
- Sa plateforme logicielle Bluetest Flow facilite la configuration, le lancement, le suivi et l’analyse des essais.
- Son architecture évolutive permet d’accompagner les besoins de test sur plusieurs générations de technologies sans fil.
- Son volume utile important et ses nombreuses options d’interfaçage en font une solution adaptée à des équipements variés.
- Sa calibration rapide et ses fonctions de mesures en lot contribuent à réduire les temps d’essai et à améliorer la productivité.
