Description

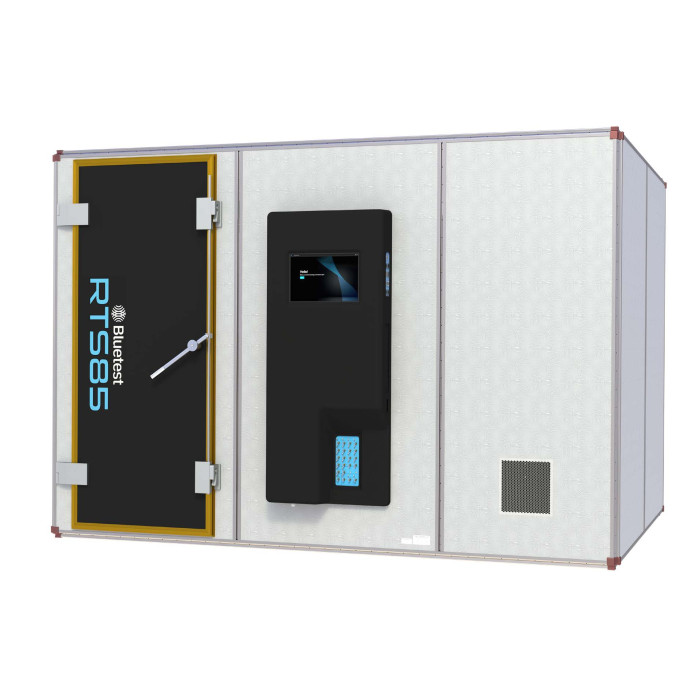

Le RTS85 de Bluetest est une chambre réverbérante de test OTA conçue pour l’évaluation des performances radio de dispositifs sans fil, y compris les équipements de grande taille et les applications 5G. Sa plage de fréquences s’étend de 450 MHz à 12 GHz, avec une extension possible jusqu’à 50 GHz avec l’option 5G. Grâce à son volume de test généreux, il convient aussi bien aux équipements compacts qu’aux objets plus volumineux comme certains appareils connectés, équipements M2M ou sous-systèmes automobiles.
Avantages
- Large couverture fréquentielle de 450 MHz à 12 GHz, avec extension jusqu’à 50 GHz avec option 5G.
- Adapté aux mesures 5G NR FR1 et FR2 ainsi qu’aux architectures MIMO avancées.
- Grand volume utile de test pour l’évaluation de dispositifs de petite, moyenne et grande taille.
- Configuration flexible avec jusqu’à 16 antennes de mesure sous 12 GHz et jusqu’à 2 antennes jusqu’à 50 GHz.
- Environnement multipath intégré sans nécessité d’équipement externe supplémentaire pour les essais OTA standards.
- Plateforme logicielle Bluetest Flow pour la configuration, le pilotage, l’automatisation et l’analyse des mesures.
- Mesures en lot pour accélérer les campagnes d’essais complexes.
Caractéristiques principales
- Plage de fréquences : 450 MHz à 12 GHz, jusqu’à 50 GHz avec option 5G.
- Antennes de mesure :
- 450 MHz à 12 GHz : 4, 8 ou 16
- 6 GHz à 50 GHz : jusqu’à 2
- Mesures typiques : efficacité d’antenne, gain MIMO/diversité, TRP, TIS et débit de données selon la puissance reçue.
- Compatibilité MIMO : prise en charge d’évaluations réalistes LTE, WLAN et 5G MIMO.

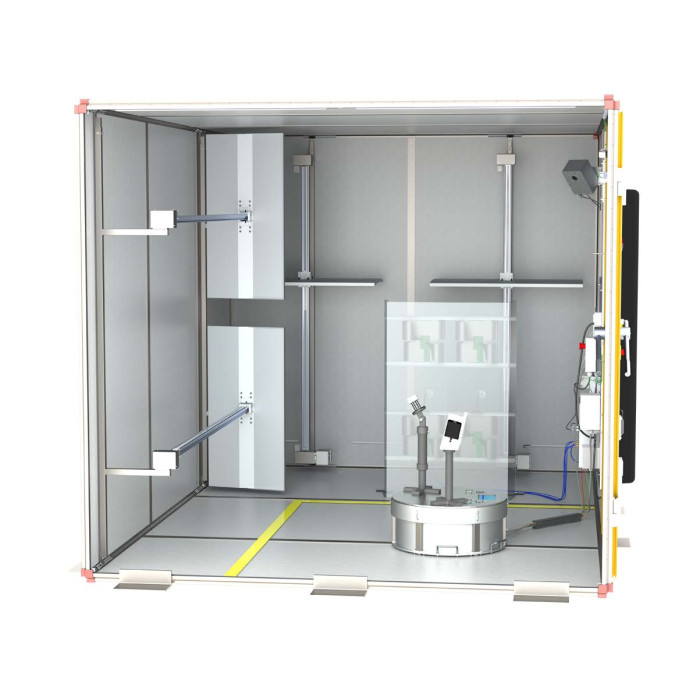

- Volume utile de test : jusqu’à 1,2 m x 1,2 m x 1,5 m.
- Plateau tournant : 0,6 m en standard, 1,2 m en option.
- Blindage typique :
- >100 dB de 450 MHz à 6 GHz
- >80 dB de 6 GHz à 50 GHz
- Consommation typique : 160 à 220 W selon les options installées.
- Poids : 1500 kg selon les options installées.
- Dimensions extérieures :
- Largeur : 3500 mm
- Hauteur : 2300 mm
- Profondeur : 2690 mm
- Incertitude de chambre : 0,3 dB.
- Répétabilité : 0,1 dB.
Applications typiques
- Tests OTA sur dispositifs sans fil de grand format.
- Mesures sur équipements 5G NR FR1 et FR2.
- Évaluation de produits connectés pour l’habitat et autres équipements IoT.
- Caractérisation de dispositifs M2M.
- Tests sur sous-systèmes automobiles et antennes associées.
- Mesures sur dispositifs fonctionnant à des fréquences jusqu’à 450 MHz.
Pourquoi choisir la chambre réverbérante OTA grand volume RTS85
- Le RTS85 combine grand volume de test et large couverture fréquentielle pour répondre à des besoins OTA variés.
- Sa compatibilité avec les standards sans fil actuels permet d’accompagner les évolutions des technologies radio.
- Sa configuration multi-antennes facilite les essais sur des dispositifs MIMO et 5G complexes.
- La plateforme Bluetest Flow simplifie la préparation, l’exécution et l’analyse des campagnes de mesure.
- La possibilité de réutiliser les configurations et les données de calibration contribue à améliorer la productivité.
