Description

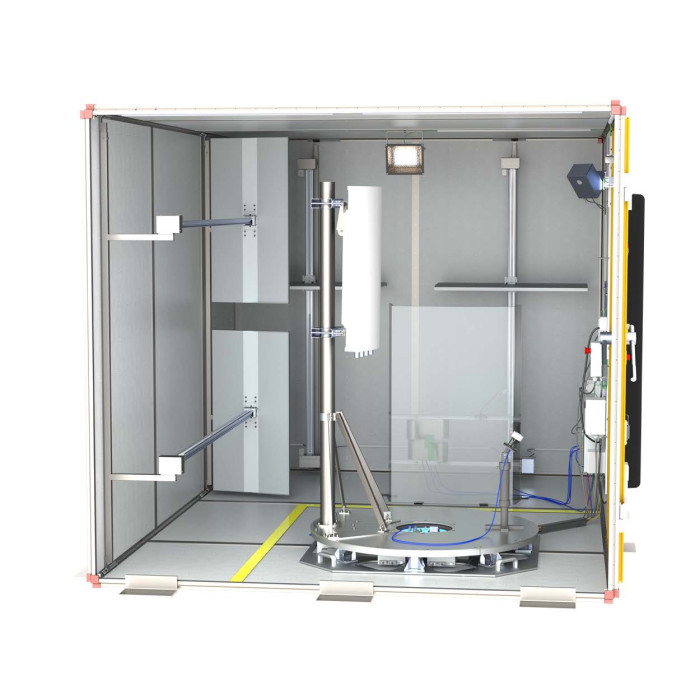

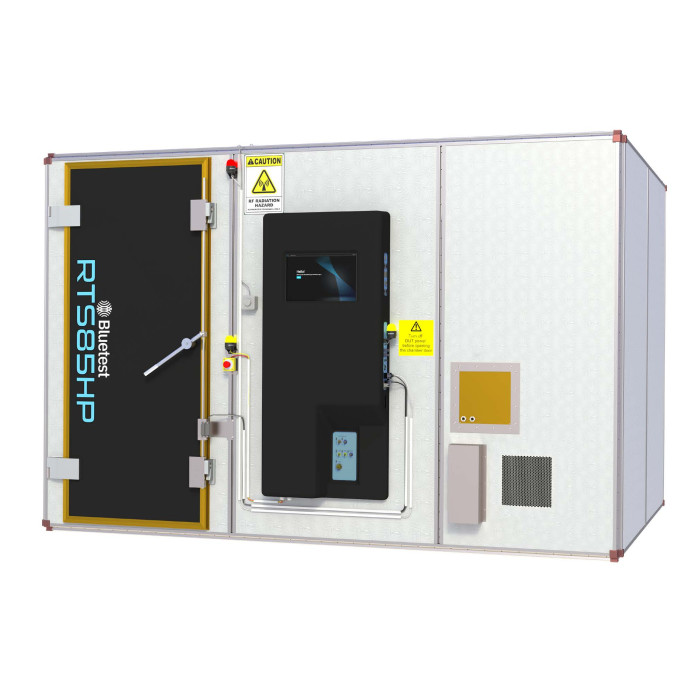

Le RTS85HP de Bluetest est une chambre réverbérante OTA conçue pour les stations de base 5G et les unités radio distantes. Ce système répond aux besoins liés à l’évolution des architectures Massive MIMO et à l’intégration des fonctions émission et réception dans les antennes. Il permet de réaliser des mesures radio OTA là où les essais conduits ne sont plus adaptés, notamment pour les applications conformes au standard 3GPP TS38.141-2.
Avantages
- Conçu pour les stations de base 5G et les unités radio distantes.
- Adapté aux mesures OTA de conformité selon le standard 3GPP TS38.141-2.
- Compatible FR1 et FR2 avec couverture fréquentielle étendue.
- Mesures rapides de puissance de sortie, ACLR et émissions parasites.
- Volume de test adapté aux équipements de grande taille.
- Capacité de forte puissance pour les essais sur équipements radio de station de base.
- Plateforme logicielle Bluetest Flow pour le pilotage, l’automatisation et l’analyse des mesures.
Caractéristiques principales
- Applications principales : mesures de conformité de stations de base, mesures d’efficacité d’antenne de station de base, essais d’interopérabilité réseau mobile.
- Mesures prises en charge : puissance de sortie, ACLR, émissions parasites, TRP et efficacité d’antenne.
- Plage de fréquences :
- Antenne 1 : <450 MHz à >12,75 GHz
- Antenne 2 : 6 GHz à 43 GHz ou 67 GHz
- Perte de chambre à vide à 28 GHz : typiquement 52 dB.
- Blindage typique :
- 400 MHz à 6 GHz : >100 dB
- 6 GHz à 43 GHz : >80 dB
- 43 GHz à 67 GHz : >60 dB
- Consommation typique : 160 à 220 W selon les options installées.
- Dimensions extérieures :
- Largeur : 3,5 m
- Hauteur : 2,3 m
- Profondeur : 2,7 m
- Poids : 1500 kg selon les options installées.
- Ouverture de porte : 0,9 m x 2,1 m.
- Précision puissance et ACLR : 0,3 dB.
- Répétabilité : 0,1 dB.
- Taille maximale de l’unité radio : 1,5 m x 0,6 m x 0,5 m.
- Puissance de sortie maximale de l’unité radio : >200 W.
- Plateau tournant : 1,2 m avec charge admissible jusqu’à 150 kg.
- Montage sur mât de 80 mm disponible pour faciliter l’installation des unités radio.
- Interfaces : alimentation 48 V DC, liaisons optiques haute capacité de type LC-LC ou MPO-12/24, avec possibilités complémentaires comme GbE ou 10 GbE.
- Commande à distance via API utilisant JSON-RPC sur HTTP.
Applications typiques
- Mesures de conformité OTA de stations de base 5G.
- Essais sur unités radio distantes.
- Mesures 5G NR FR1 et FR2.
- Mesure de l’efficacité d’antenne sur équipements de station de base.
- Essais d’interopérabilité réseau mobile avec terminaux ou simulateurs.
- Caractérisation d’équipements radio de grand format nécessitant des essais OTA.
Pourquoi choisir la chambre réverbérante OTA pour stations de base 5G RTS85HP
- Le RTS85HP est spécifiquement conçu pour les contraintes des stations de base 5G et des architectures Massive MIMO.
- Il permet de remplacer des mesures conduites devenues difficiles à réaliser par des essais OTA adaptés aux équipements intégrés.
- Sa couverture fréquentielle étendue permet de répondre aux besoins FR1 et FR2.
- Sa capacité de forte puissance le rend adapté aux unités radio exigeantes.
- La plateforme Bluetest Flow facilite la configuration, le suivi et l’analyse des campagnes de test.
- Ses possibilités d’interfaçage et de commande à distance favorisent l’intégration dans des environnements de test automatisés.
