Description

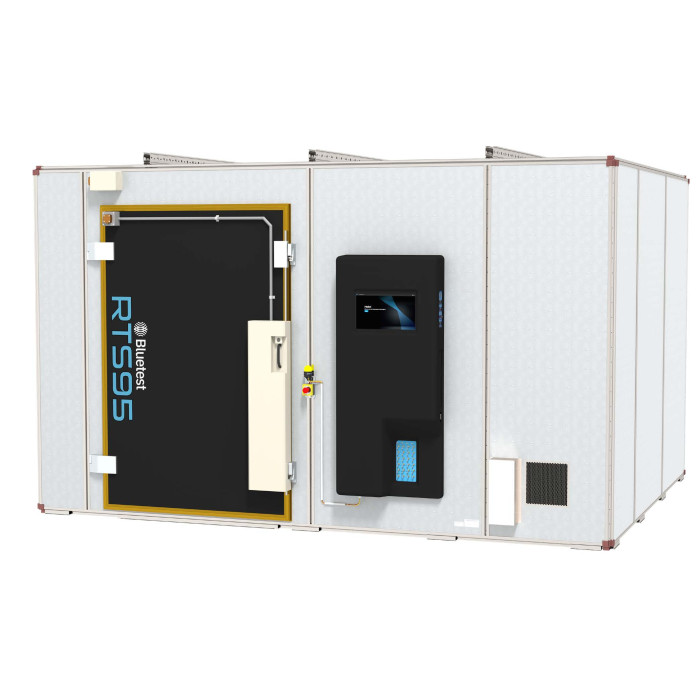

Le RTS95B de Bluetest est un système de test OTA en chambre réverbérante conçu pour la mesure des performances radio de dispositifs sans fil de grand format. Il est adapté aux équipements connectés volumineux ainsi qu’aux applications nécessitant des mesures jusqu’à 400 MHz. Sa chambre blindée, associée à un plateau tournant et à des réflecteurs mobiles, permet de créer un environnement multipath riche isotrope, bien adapté à l’évaluation d’antennes et de performances radio sur des dispositifs multi-antennes.
Avantages
- Conçu pour les dispositifs de grand format, avec un large volume utile de test.
- Mesures OTA sur une large plage fréquentielle, à partir de 400 MHz.
- Adapté aux technologies LTE-Advanced et 5G NR, y compris pour des configurations MIMO avancées.
- Grande flexibilité de configuration avec jusqu’à 16 antennes de mesure sous 12 GHz.
- Utilisation simplifiée grâce au serveur de mesure intégré et à la plateforme Bluetest Flow.
- Mesures en lot et outils d’analyse intégrés pour accélérer les campagnes d’essais.
Caractéristiques principales
- Plage de fréquences : 400 MHz à 12 GHz, jusqu’à 43,5 GHz avec option 5G.
- Antennes de mesure :
- 400 MHz à 12 GHz : 4, 8 ou 16
- 6 GHz à 43,5 GHz : jusqu’à 2
- Mesures typiques : efficacité d’antenne, gain MIMO/diversité, TRP, TIS et débit de données en fonction de la puissance reçue.
- Compatibilité LTE-Advanced et 5G NR, avec prise en charge d’évaluations OTA pour des architectures allant du SISO au 4x4 MIMO.
- Préparation possible pour les bandes FR2 jusqu’à 43,5 GHz.
- Volume utile de test : jusqu’à 2 m x 2 m x 2 m.
- Dimensions extérieures :
- Largeur : 4430 mm
- Hauteur : 2610 mm
- Profondeur : 3340 mm
- Ouverture de porte : 2,1 m x 0,9 m ou 1,4 m en option.
- Plateau tournant : 0,6 m en standard, 1,2 m ou 1,5 m en option.
- Taille maximale du dispositif sous test : 1,5 m x 1,5 m x 2 m.
- Poids maximal du dispositif sous test : jusqu’à 500 kg avec plateau tournant optionnel de 1,5 m.
- Blindage typique :
- >100 dB de 400 MHz à 6 GHz
- >80 dB de 6 GHz à 43,5 GHz
- Consommation typique : 160 à 220 W selon les options installées.
- Poids du système : 1750 kg selon les options installées.
- Incertitude de chambre : 0,3 dB.
- Répétabilité : 0,1 dB.
Applications typiques
- Tests OTA sur dispositifs sans fil de grand format.
- Mesures sur équipements IoT et M2M.
- Évaluation de dispositifs portés sur le corps et d’antennes associées.
- Caractérisation de sous-systèmes automobiles et d’antennes pour véhicules.
- Mesures sur appareils domestiques connectés et grands écrans.
- Essais nécessitant des mesures jusqu’à 400 MHz.
- Mesures sur personne réelle, dans la limite du volume utile de test annoncé.
Pourquoi choisir la chambre réverbérante OTA grand volume RTS95B
- Le RTS95B répond aux contraintes de test des équipements volumineux que des chambres plus compactes ne peuvent pas accueillir.
- Son grand volume utile permet de tester une large variété de dispositifs connectés et d’antennes portées sur le corps.
- Sa compatibilité avec les standards sans fil actuels en fait une solution adaptée aux environnements d’essais évolutifs.
- La plateforme Bluetest Flow facilite la configuration, le pilotage, l’automatisation et l’analyse des mesures.
- La possibilité de réutiliser les configurations et les données de calibration contribue à réduire les temps d’arrêt et à améliorer la productivité.
