Description
La série Keysight CX3300A est une solution de mesure et d’analyse destinée à la caractérisation des formes d’onde de courant et de tension dynamiques. Elle répond aux besoins de mesure sur les rails d’alimentation, les réseaux de distribution d’énergie et les problématiques d’intégrité d’alimentation.
La série CX3300A associe les capacités d’un oscilloscope, la sensibilité d’un multimètre numérique et l’enregistrement longue durée d’un enregistreur de données, afin de visualiser avec précision les variations rapides de courant et de tension.

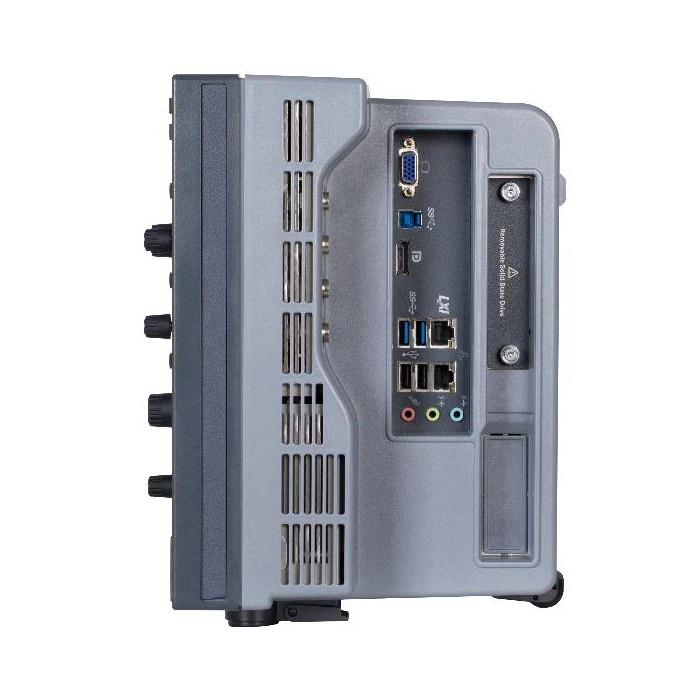

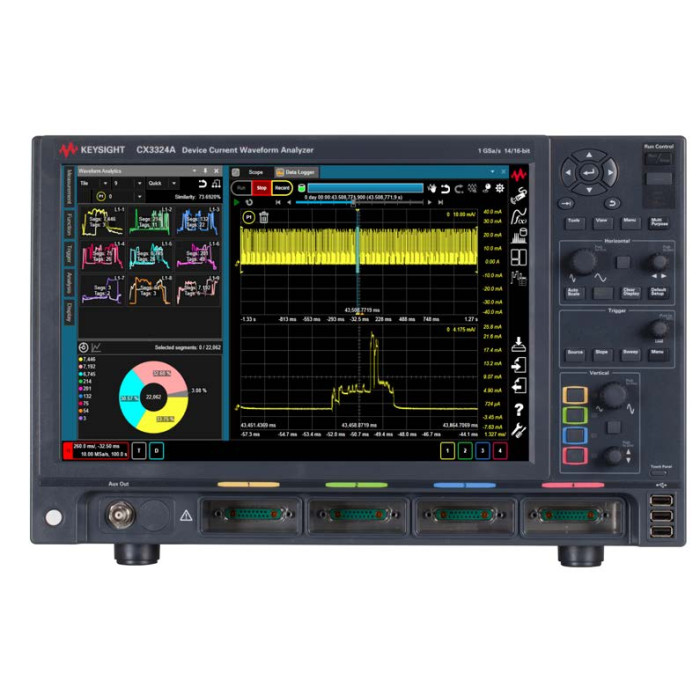

Deux châssis principaux sont proposés : le CX3322A à 2 voies et le CX3324A à 4 voies. Le modèle CX3324A peut également être associé à une interface de voies numériques pour synchroniser les mesures avec des signaux de commande.
Avantages
- Mesure précise des courants dynamiques, y compris lors des transitions entre états veille, réveil et activité.
- Large plage dynamique pour observer des signaux faibles tout en conservant la capacité de mesurer des variations rapides.
- Convertisseurs 14 bits et 16 bits pour combiner vitesse d’acquisition et haute résolution.
- Analyse longue durée grâce au mode enregistreur de données, avec une durée d’enregistrement pouvant atteindre 100 heures.
- Fonctions d’analyse intégrées pour accélérer la validation, la mise au point et la recherche d’anomalies.
- Grand écran tactile de 14,1 pouces pour faciliter la configuration, la visualisation et l’exploitation des mesures.
- Large choix de capteurs pour adapter la mesure au niveau de courant, à la bande passante et à la méthode de connexion souhaités.
Caractéristiques principales
- Nombre de voies analogiques : 2 voies pour le CX3322A, 4 voies pour le CX3324A.
- Voies numériques : jusqu’à 8 voies avec l’interface CX1152A, uniquement sur le CX3324A.
- Bande passante analogique maximale : 50 MHz, 100 MHz ou 200 MHz selon configuration.
- Vitesse d’échantillonnage maximale en mode oscilloscope : 1 Géch/s en 14 bits par voie.
- Vitesse d’échantillonnage maximale en haute résolution : 75 Méch/s en 16 bits par voie.
- Profondeur mémoire : 4 Mpts, 16 Mpts, 64 Mpts ou 256 Mpts par voie selon configuration.
- Mode enregistreur de données : option disponible, avec enregistrement continu jusqu’à 100 heures.
- Analyse intégrée : mesures de forme d’onde, fonctions mathématiques, analyse spectrale, histogramme, statistiques et analyse de tendance.
- Analyse de profil de courant et de puissance : calcul automatique du courant moyen, des valeurs maximales et minimales, ainsi que de la charge accumulée.
- Système intégré : Windows 10 IoT, mémoire vive 8 Go, processeur Intel i5 quatre cœurs, disque amovible d’au moins 250 Go.
- Écran : tactile capacitif 14,1 pouces, résolution 1280 x 800 pixels.
- Dimensions du châssis : 425,6 x 266,1 x 196,7 mm.
- Masse du châssis : 11 kg.
| Modèle | Nombre de voies analogiques | Voies numériques | Bande passante maximale | Mémoire maximale | Mode enregistreur de données |
|---|
| CX3322A |
2 |
Non disponible |
50 MHz, 100 MHz ou 200 MHz |
256 Mpts par voie |
Option |
| CX3324A |
4 |
8 voies avec CX1152A |
50 MHz, 100 MHz ou 200 MHz |
256 Mpts par voie |
Option |

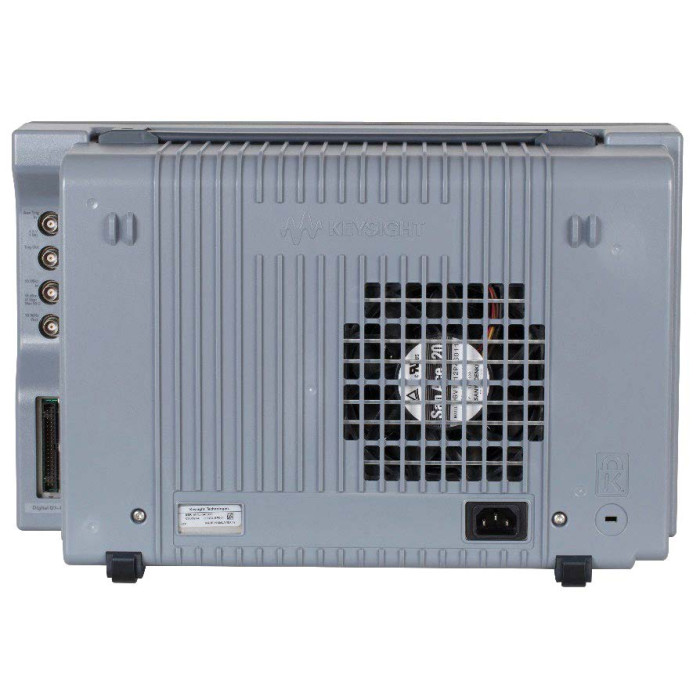

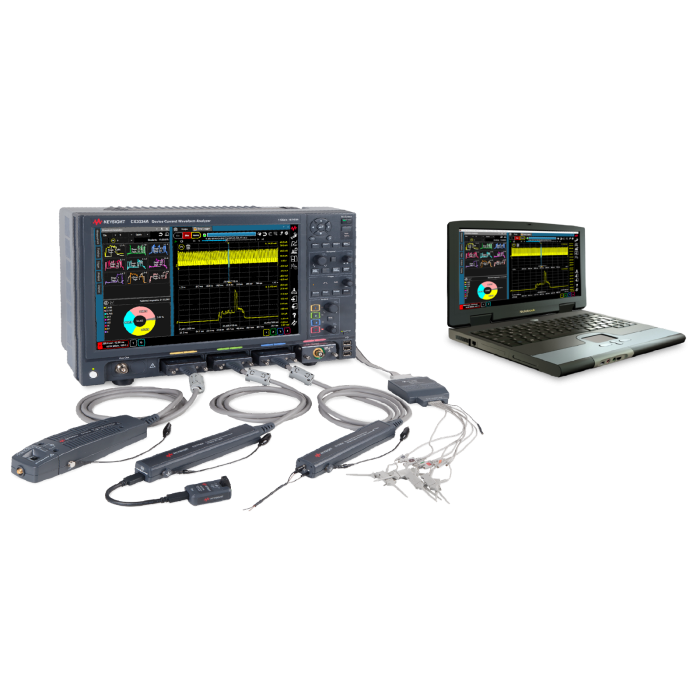

Capteurs et interfaces compatibles
| Modèle | Fonction | Plage ou capacité de mesure | Bande passante maximale |
|---|
| CX1101A |
Capteur de courant une voie |
40 nA à 1 A, jusqu’à 10 A avec accessoire |
100 MHz |
| CX1102A |
Capteur de courant deux voies |
40 nA à 1 A |
100 MHz |
| CX1103A |
Capteur de courant côté bas |
150 pA à 20 mA |
200 MHz |
| CX1104A |
Capteur de courant à shunt sélectionnable |
1 µA à 15 A |
20 MHz |
| CX1105A |
Capteur différentiel très faible bruit |
Mesure de courant ou de tension selon shunt externe |
100 MHz |
| CX1151A |
Adaptateur pour sonde passive |
Jusqu’à 8 V avec sonde 1:1, jusqu’à 80 V avec sonde 10:1 |
300 MHz sans sonde passive |
| CX1152A |
Interface de voies numériques pour CX3324A |
8 voies numériques, seuil réglable ±25 V |
500 Méch/s |
Applications typiques
- Caractérisation de rails d’alimentation pour circuits électroniques embarqués.
- Validation de conception sur microcontrôleurs, systèmes sur puce, processeurs, circuits programmables et capteurs.
- Optimisation de la consommation des objets connectés, appareils mobiles et dispositifs portables.
- Analyse des transitions veille, réveil et fonctionnement actif dans les équipements basse consommation.
- Contrôle des courants d’appel, pics de courant et comportements transitoires.
- Mesure de courants faibles dans les composants, capteurs et dispositifs à faible consommation.
- Caractérisation de composants à mémoire non volatile lors des phases de lecture, écriture et effacement.
- Recherche d’anomalies dans les formes d’onde longues ou complexes.
- Applications médicales, automobiles et industrielles nécessitant une validation fine de la consommation et de la fiabilité.
Pourquoi choisir l’analyseur de formes d’onde de courant 2 ou 4 voies, 1 Géch/s : série CX3300A
La série CX3300A est adaptée aux ingénieurs qui doivent observer des phénomènes de courant rapides, faibles ou intermittents, souvent difficiles à détecter avec des instruments classiques. Elle permet de relier la consommation électrique au comportement réel du dispositif testé, notamment lors des phases de démarrage, de veille, de réveil ou de communication.
Grâce à ses capteurs spécialisés, à sa haute résolution et à ses outils d’analyse intégrés, la série CX3300A facilite la validation des conceptions électroniques, l’optimisation de la consommation et l’identification d’événements anormaux sur de longues durées de mesure.
