Description

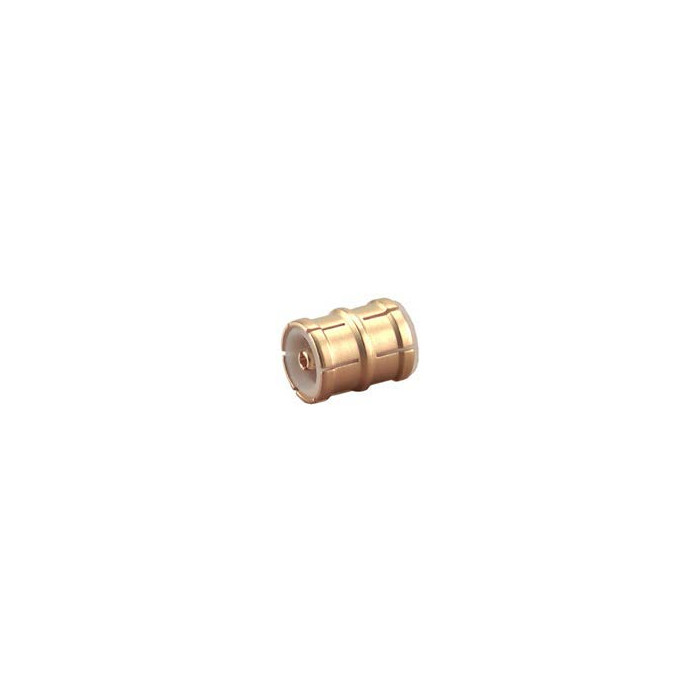

Le modèle 32_MMBX-50-0-1/111_N est un adaptateur coaxial miniature destiné aux liaisons MMBX. Sa configuration mâle / mâle permet de raccorder deux interfaces MMBX tout en conservant une impédance caractéristique de 50 Ohm.
Il est adapté aux environnements RF nécessitant des connexions compactes, sécurisées et capables de fonctionner jusqu’à une fréquence d’interface de 12,4 GHz.
Avantages
- Très faible distance carte à carte pour les intégrations compactes.
- Fonctionnement à haute fréquence avec une fréquence d’interface jusqu’à 12,4 GHz.
- Connexion fiable et sécurisée pour les assemblages RF miniatures.
- Accouplement en aveugle adapté aux montages difficiles d’accès.
- Bonnes pertes de retour selon les plages de fréquence spécifiées.
Caractéristiques principales
- Référence : 32_MMBX-50-0-1/111_N
- Type de produit : adaptateur coaxial RF
- Interface 1 : MMBX mâle
- Interface 2 : MMBX mâle
- Standard : HUBER+SUHNER-MMBX
- Impédance : 50 Ohm
- Fréquence d’interface : 12,4 GHz
- Pertes de retour : 26 dB de 0 à 2 GHz, 25 dB de 2 à 6 GHz, 16 dB de 6 à 8 GHz
- ROS : 1,106 de 0 à 2 GHz, 1,119 de 2 à 6 GHz, 1,377 de 6 à 8 GHz
- Contact central : alliage cuivre-béryllium avec revêtement SUCOPRO
- Conducteur extérieur : bronze avec revêtement SUCOPRO
- Corps : bronze avec revêtement SUCOPRO
- Isolant : PFA / PTFE
- Cycles d’accouplement : 100
- Poids : 0,0001 kg
- Température de fonctionnement : -55 °C à +155 °C
Applications typiques
- Liaisons RF compactes entre cartes électroniques.
- Assemblages coaxiaux miniatures utilisant des interfaces MMBX.
- Systèmes RF haute fréquence nécessitant une connexion fiable dans un espace réduit.
- Montages avec accouplement en aveugle lorsque l’accès direct au connecteur est limité.
Pourquoi choisir Adaptateur coaxial MMBX mâle-mâle 50 Ohm, 12,4 GHz : 32_MMBX-50-0-1/111_N
Le 32_MMBX-50-0-1/111_N combine compacité, connexion fiable et performances RF dans un format adapté aux contraintes d’intégration modernes. Sa conception MMBX mâle-mâle facilite les interconnexions coaxiales miniatures tout en maintenant une impédance de 50 Ohm.
Distribué par ES France – Département RF & Hyperfréquences, cet adaptateur bénéficie d’un accompagnement technique pour l’identification, la sélection et l’intégration de solutions RF adaptées aux besoins des applications professionnelles.
