Description

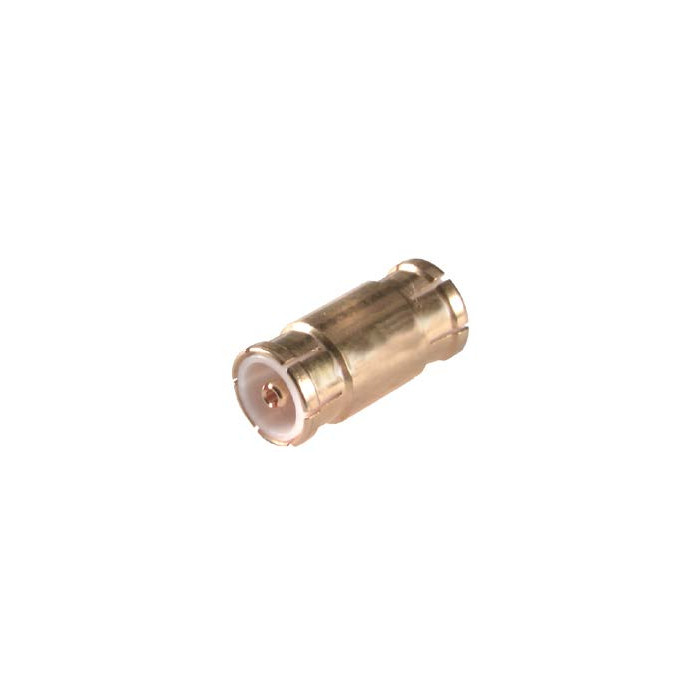

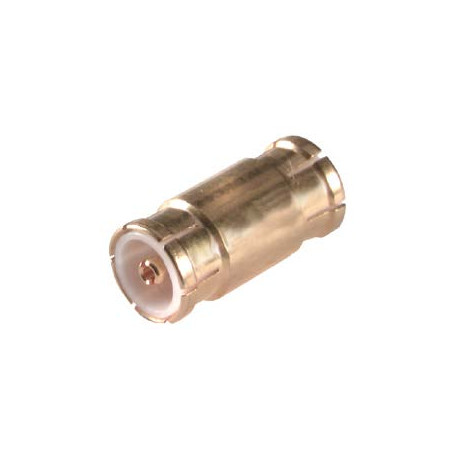

Le modèle 32_MMBX-50-0-4/111_N est un adaptateur coaxial miniature destiné aux liaisons MMBX. Sa configuration mâle / mâle permet de raccorder deux interfaces MMBX dans des équipements RF compacts.
Il présente une impédance caractéristique de 50 Ohm et une fréquence d’interface de 12,4 GHz. Sa conception est adaptée aux intégrations où l’accès mécanique peut être limité, grâce à la possibilité d’accouplement en aveugle.
Avantages
- Très faible distance carte à carte pour les intégrations RF compactes.
- Fréquence d’interface jusqu’à 12,4 GHz pour les applications hautes fréquences.
- Accouplement en aveugle adapté aux montages difficiles d’accès.
- Connexion fiable et sécurisée pour les assemblages coaxiaux miniatures.
- Format compact pour les environnements à encombrement réduit.
- Large plage de température de fonctionnement de -55 °C à +155 °C.
Caractéristiques principales
- Référence : 32_MMBX-50-0-4/111_N
- Type de produit : adaptateur coaxial RF
- Interface 1 : MMBX mâle
- Interface 2 : MMBX mâle
- Standard : HUBER+SUHNER-MMBX
- Impédance : 50 Ohm
- Fréquence d’interface : 12,4 GHz
- Pertes de retour : 26 dB de 0 à 2,5 GHz, 21 dB de 2,5 à 6 GHz, 12 dB de 6 à 12,4 GHz
- ROS : 1,106 de 0 à 2,5 GHz, 1,196 de 2,5 à 6 GHz, 1,671 de 6 à 12,4 GHz
- Contact central : alliage cuivre-béryllium avec revêtement SUCOPRO
- Conducteur extérieur : bronze avec revêtement SUCOPRO
- Corps : bronze avec revêtement SUCOPRO
- Isolant : PFA / PTFE
- Cycles d’accouplement : 100
- Poids : 0,0003 kg
- Température de fonctionnement : -55 °C à +155 °C
Applications typiques
- Interconnexions RF compactes entre cartes électroniques.
- Liaisons coaxiales miniatures utilisant des interfaces MMBX.
- Systèmes RF haute fréquence nécessitant une impédance de 50 Ohm.
- Montages avec accès mécanique limité grâce à l’accouplement en aveugle.
- Intégrations RF et hyperfréquences où la compacité est un critère déterminant.
Pourquoi choisir Adaptateur coaxial MMBX mâle-mâle 50 Ohm, 12,4 GHz : 32_MMBX-50-0-4/111_N
Le 32_MMBX-50-0-4/111_N constitue une solution adaptée aux conceptions RF nécessitant une interconnexion compacte, une connexion fiable et une compatibilité avec les hautes fréquences jusqu’à 12,4 GHz.
Sa configuration MMBX mâle-mâle, son impédance de 50 Ohm et sa plage de température étendue permettent son intégration dans des environnements professionnels exigeants.
Distribué par ES France – Département RF & Hyperfréquences, ce produit bénéficie d’un accompagnement technique pour la sélection et l’intégration de solutions coaxiales adaptées aux contraintes des applications RF professionnelles.
