Description

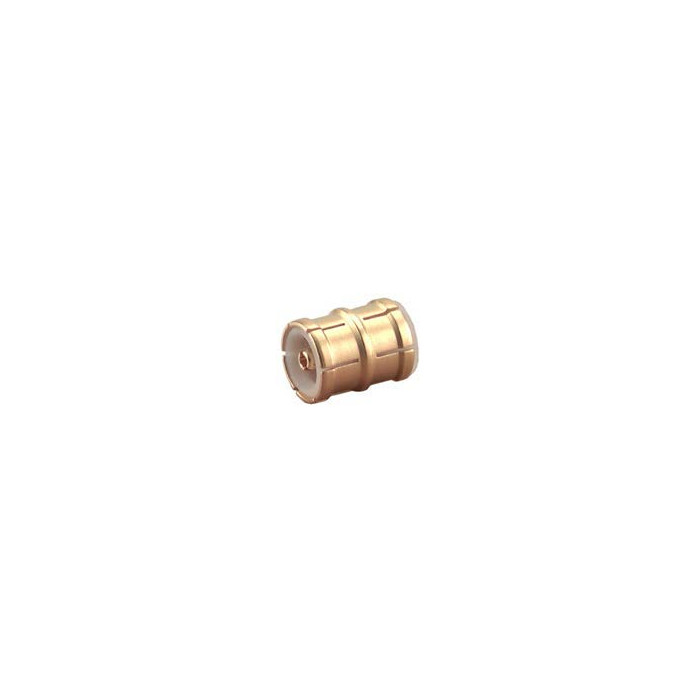

Le modèle 32_MMBX-50-0-11/111_N est un adaptateur coaxial destiné aux liaisons MMBX. Sa configuration mâle / mâle permet de raccorder deux interfaces MMBX dans des environnements RF compacts.
Il présente une impédance caractéristique de 50 Ohm et une fréquence d’interface de 12,4 GHz. Sa conception permet un accouplement en aveugle, utile pour les intégrations où l’accès direct au connecteur est limité.
Avantages
- Très faible distance carte à carte pour les intégrations RF compactes.
- Utilisation en hautes fréquences avec une fréquence d’interface jusqu’à 12,4 GHz.
- Connexion fiable et sécurisée pour les assemblages coaxiaux miniatures.
- Accouplement en aveugle adapté aux montages difficiles d’accès.
- Format miniature pour les contraintes d’intégration en espace réduit.
Caractéristiques principales
- Référence : 32_MMBX-50-0-11/111_N
- Type de produit : adaptateur coaxial RF
- Interface 1 : MMBX mâle
- Interface 2 : MMBX mâle
- Standard : HUBER+SUHNER-MMBX
- Impédance : 50 Ohm
- Fréquence d’interface : 12,4 GHz
- Contact central : alliage cuivre-béryllium avec revêtement SUCOPRO
- Conducteur extérieur : bronze avec revêtement SUCOPRO
- Corps : bronze avec revêtement SUCOPRO
- Isolant : PFA / PTFE
- Cycles d’accouplement : 100
- Poids : 0,0003 kg
- Température de fonctionnement : -55 °C à +155 °C
Applications typiques
- Liaisons RF compactes entre cartes électroniques.
- Interconnexions coaxiales miniatures utilisant des interfaces MMBX.
- Systèmes RF haute fréquence nécessitant une connexion stable dans un volume réduit.
- Montages avec accès limité grâce à la possibilité d’accouplement en aveugle.
Pourquoi choisir Adaptateur coaxial MMBX mâle-mâle 50 Ohm, 12,4 GHz : 32_MMBX-50-0-11/111_N
Le 32_MMBX-50-0-11/111_N offre une solution d’interconnexion RF compacte pour les environnements où la place disponible est limitée. Sa configuration MMBX mâle-mâle, son impédance de 50 Ohm et sa fréquence d’interface de 12,4 GHz en font un adaptateur adapté aux assemblages RF miniatures.
Distribué par ES France – Département RF & Hyperfréquences, ce produit bénéficie d’un accompagnement technique pour aider à la sélection et à l’intégration de solutions coaxiales adaptées aux contraintes des applications professionnelles.
