Description

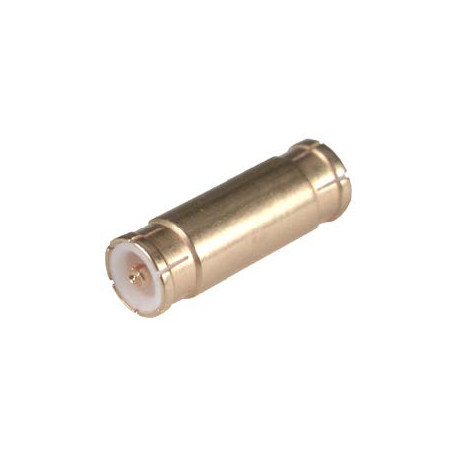

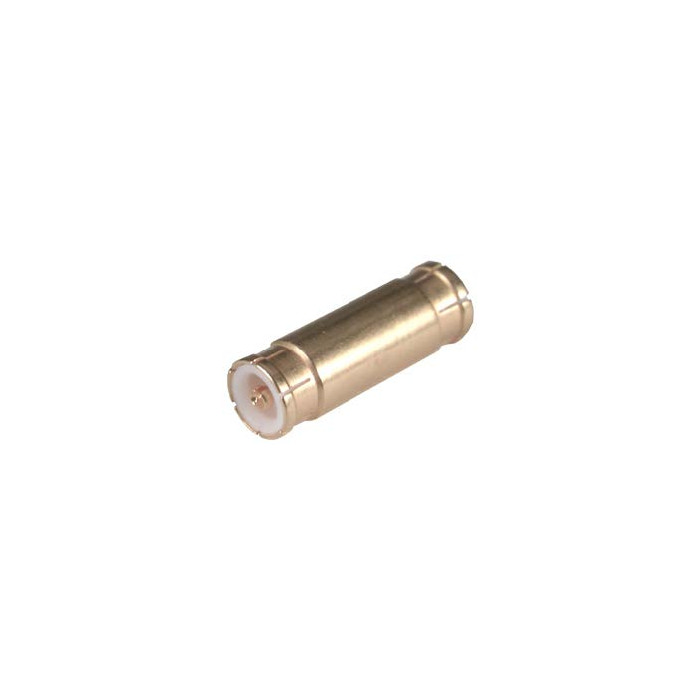

Le modèle 32_MMBX-50-0-6/111_N est un adaptateur coaxial destiné aux liaisons MMBX. Sa configuration mâle / mâle permet de raccorder deux interfaces MMBX dans des équipements RF compacts.
Il présente une impédance caractéristique de 50 Ohm et une fréquence d’interface de 12,4 GHz. Sa conception permet un accouplement en aveugle, particulièrement utile dans les montages où l’accès mécanique au connecteur est limité.
Avantages
- Très faible distance carte à carte pour les intégrations RF compactes.
- Fréquence d’interface jusqu’à 12,4 GHz pour les applications hautes fréquences.
- Accouplement en aveugle adapté aux montages avec accès restreint.
- Connexion fiable et sécurisée pour les assemblages coaxiaux miniatures.
- Bonnes pertes de retour selon les plages de fréquence indiquées.
- Large plage de température de fonctionnement de -55 °C à +155 °C.
- Conditionnement en vrac disponible pour les besoins d’intégration en série.
Caractéristiques principales
- Référence : 32_MMBX-50-0-6/111_N
- Type de produit : adaptateur coaxial RF
- Interface 1 : MMBX mâle
- Interface 2 : MMBX mâle
- Standard : HUBER+SUHNER-MMBX
- Impédance : 50 Ohm
- Fréquence d’interface : 12,4 GHz
- Pertes de retour : 26 dB de 0 à 2,5 GHz, 21 dB de 2,5 à 6 GHz, 12 dB de 6 à 12,4 GHz
- ROS : 1,106 de 0 à 2,5 GHz, 1,196 de 2,5 à 6 GHz, 1,671 de 6 à 12,4 GHz
- Contact central : alliage cuivre-béryllium avec revêtement SUCOPRO
- Conducteur extérieur : bronze avec revêtement SUCOPRO
- Corps : bronze avec revêtement SUCOPRO
- Isolant : PFA / PTFE
- Cycles d’accouplement : 100
- Poids : 0,0007 kg
- Température de fonctionnement : -55 °C à +155 °C
Applications typiques
- Interconnexions RF compactes entre cartes électroniques.
- Liaisons coaxiales miniatures utilisant des interfaces MMBX.
- Systèmes RF haute fréquence nécessitant une impédance de 50 Ohm.
- Montages avec accès mécanique limité grâce à l’accouplement en aveugle.
- Intégrations RF et hyperfréquences où la compacité est un critère déterminant.
Pourquoi choisir Adaptateur coaxial MMBX mâle-mâle 50 Ohm, 12,4 GHz : 32_MMBX-50-0-6/111_N
Le 32_MMBX-50-0-6/111_N répond aux besoins des conceptions RF nécessitant une liaison coaxiale compacte, une connexion sécurisée et une compatibilité avec les hautes fréquences jusqu’à 12,4 GHz.
Sa configuration MMBX mâle-mâle, son impédance de 50 Ohm, ses performances de pertes de retour et sa plage de température étendue permettent son intégration dans des environnements professionnels exigeants.
Distribué par ES France – Département RF & Hyperfréquences, ce produit bénéficie d’un accompagnement technique pour la sélection et l’intégration de solutions coaxiales adaptées aux contraintes des applications RF professionnelles.
