Description

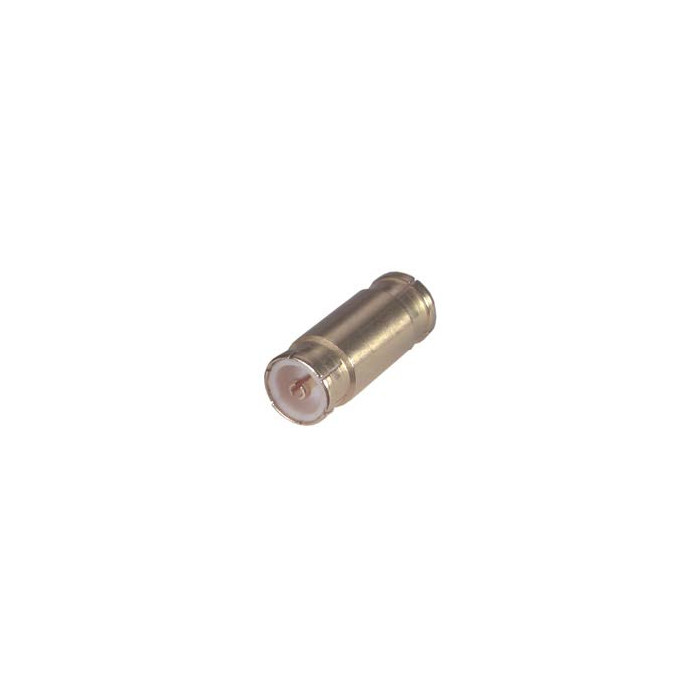

Le modèle 32_MMBX-50-0-2/111_N est un adaptateur coaxial destiné aux liaisons MMBX. Sa configuration mâle / mâle permet d’assurer une connexion directe entre deux interfaces MMBX dans des systèmes RF compacts.
Il conserve une impédance caractéristique de 50 Ohm et dispose d’une fréquence d’interface de 12,4 GHz. Sa conception est adaptée aux montages nécessitant une connexion fiable, sécurisée et possible même lorsque l’accès mécanique est limité.
Avantages
- Très faible distance carte à carte pour les assemblages RF compacts.
- Fréquence d’interface jusqu’à 12,4 GHz pour les applications hautes fréquences.
- Accouplement en aveugle adapté aux intégrations difficiles d’accès.
- Connexion fiable et sécurisée pour les interconnexions coaxiales miniatures.
- Bonnes pertes de retour avec 32 dB de 0 à 2,5 GHz et 26 dB de 2,5 à 6 GHz.
- Large plage de température de fonctionnement de -55 °C à +155 °C.
Caractéristiques principales
- Référence : 32_MMBX-50-0-2/111_N
- Type de produit : adaptateur coaxial RF
- Interface 1 : MMBX mâle
- Interface 2 : MMBX mâle
- Standard interface 1 : HUBER+SUHNER-MMBX
- Impédance : 50 Ohm
- Fréquence d’interface : 12,4 GHz
- Pertes de retour : 32 dB de 0 à 2,5 GHz, 26 dB de 2,5 à 6 GHz, 15 dB de 6 à 12,4 GHz
- ROS : 1,052 de 0 à 2,5 GHz, 1,106 de 2,5 à 6 GHz, 1,433 de 6 à 12,4 GHz
- Contact central : alliage cuivre-béryllium avec revêtement SUCOPRO
- Conducteur extérieur : bronze avec revêtement SUCOPRO
- Corps : bronze avec revêtement SUCOPRO
- Isolant : PFA / PTFE
- Cycles d’accouplement : 100
- Poids : 0,4 g
- Température de fonctionnement : -55 °C à +155 °C
Applications typiques
- Interconnexions RF compactes entre cartes électroniques.
- Liaisons coaxiales miniatures utilisant des interfaces MMBX.
- Systèmes RF haute fréquence nécessitant une impédance de 50 Ohm.
- Intégrations avec accès mécanique limité grâce à l’accouplement en aveugle.
- Montages professionnels RF et hyperfréquences où la compacité est déterminante.
Pourquoi choisir Adaptateur coaxial MMBX mâle-mâle 50 Ohm, 12,4 GHz : 32_MMBX-50-0-2/111_N
Le 32_MMBX-50-0-2/111_N est une solution d’interconnexion RF compacte pour les conceptions nécessitant une faible distance carte à carte, une connexion sécurisée et une compatibilité avec les hautes fréquences jusqu’à 12,4 GHz.
Sa configuration MMBX mâle-mâle, son impédance de 50 Ohm et ses performances de pertes de retour en font un adaptateur adapté aux intégrations coaxiales miniatures exigeantes.
Distribué par ES France – Département RF & Hyperfréquences, ce produit bénéficie d’un accompagnement technique pour la sélection et l’intégration de solutions coaxiales adaptées aux contraintes des applications professionnelles.
