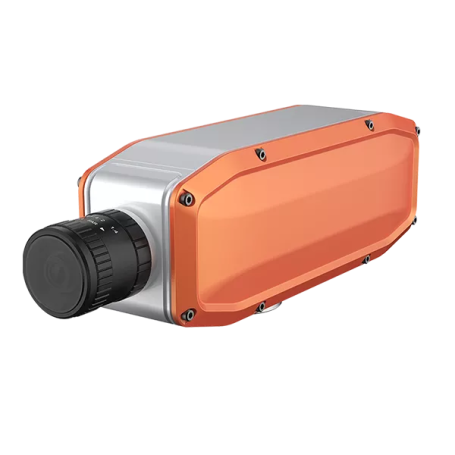

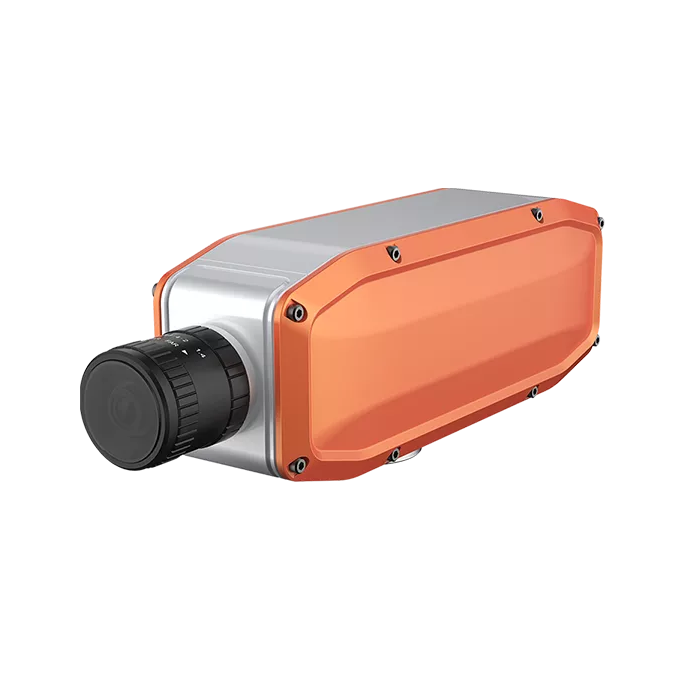

Caméra hyperspectrale de laboratoire : série FX1X | CHNSpec

La série FX1X regroupe des caméras hyperspectrales de laboratoire à balayage linéaire destinées à l’acquisition simultanée d’informations spatiales et spectrales. Selon le modèle, la gamme couvre des longueurs d’onde comprises entre 400 et 2 500 nm, depuis le domaine visible jusqu’au proche infrarouge à ondes courtes.

Chaque caméra utilise un réseau de diffraction en transmission pour décomposer la lumière reçue selon ses différentes longueurs d’onde. Le fonctionnement par balayage linéaire permet de construire progressivement un cube de données hyperspectrales contenant les informations spatiales et spectrales de l’échantillon observé.

La série comprend des modèles équipés de détecteurs CMOS ou InGaAs, avec différentes résolutions spectrales, vitesses d’acquisition, interfaces de communication et possibilités de sélection d’une région d’intérêt.

Avantages

• Couverture spectrale étendue : modèles disponibles de 400 à 2 500 nm selon les besoins d’analyse
• Analyse du visible et du proche infrarouge : quatre régions spectrales couvertes par la gamme
• Acquisition par balayage linéaire : génération de données spatiales et spectrales détaillées
• Large choix de résolutions : jusqu’à 1 920 pixels spatiaux et 1 200 bandes spectrales selon le modèle
• Résolution spectrale jusqu’à 2,5 nm pour les modèles couvrant le visible et le proche infrarouge
• Vitesses d’acquisition adaptées aux mesures dynamiques : jusqu’à 724 images par seconde en fonctionnement standard selon le modèle
• Acquisition accélérée par région d’intérêt : jusqu’à 3 300 images par seconde pour le modèle FS-13
• Répétabilité colorimétrique d’un pixel jusqu’à ΔE*ab inférieur à 0,1
• Monture C commune à l’ensemble de la série
• Interfaces adaptées à l’intégration : USB 3.0, USB 3.1, Gigabit Ethernet ou Camera Link selon le modèle

Caractéristiques principales

• Principe de mesure : imagerie hyperspectrale par balayage linéaire
• Mode spectroscopique : réseau de diffraction en transmission
• Plage spectrale globale de la série : 400 à 2 500 nm
• Régions spectrales disponibles : 400 à 700 nm, 400 à 1 000 nm, 400 à 1 700 nm, 900 à 1 700 nm et 1 400 à 2 500 nm
• Nombre de bandes spectrales : de 210 à 1 200 selon le modèle
• Résolution spectrale à mi-hauteur : de 2,5 à 13 nm selon le modèle
• Nombre de pixels spatiaux : de 320 à 1 920 selon le modèle
• Largeur de la fente : 25 µm
• Efficacité de transmission : supérieure à 50 ou 60 % selon le modèle
• Lumière parasite : inférieure à 0,5 ou 1 % selon le modèle
• Détecteurs disponibles : CMOS ou InGaAs
• Rapport signal sur bruit de crête : de 300/1 à 600/1 selon le modèle
• Monture optique : monture C
• Sélection d’une région d’intérêt : région unique ou régions multiples selon le modèle

Applications typiques

• Mesure et détection des couleurs de surface
• Contrôle des produits imprimés
• Inspection des textiles
• Détection de textures et de défauts de surface
• Identification de composants
• Identification et différenciation de matériaux
• Vision industrielle
• Contrôle de la qualité des produits agricoles
• Analyse hyperspectrale en laboratoire

Pourquoi choisir la caméra hyperspectrale de laboratoire série FX1X

La série FX1X permet de sélectionner une caméra hyperspectrale adaptée à la région spectrale, à la résolution et à la vitesse d’acquisition requises. Sa gamme couvre le visible, le proche infrarouge et le proche infrarouge à ondes courtes, avec des configurations allant de 400 à 2 500 nm.

La diversité des détecteurs, des interfaces et des résolutions disponibles permet d’adapter la solution aux besoins de mesure de couleur, d’identification de matériaux, de contrôle qualité et de vision industrielle. La monture C commune aux différents modèles facilite également le choix des éléments optiques adaptés à l’installation.

Comparatif des modèles de la série FX1X
