Description

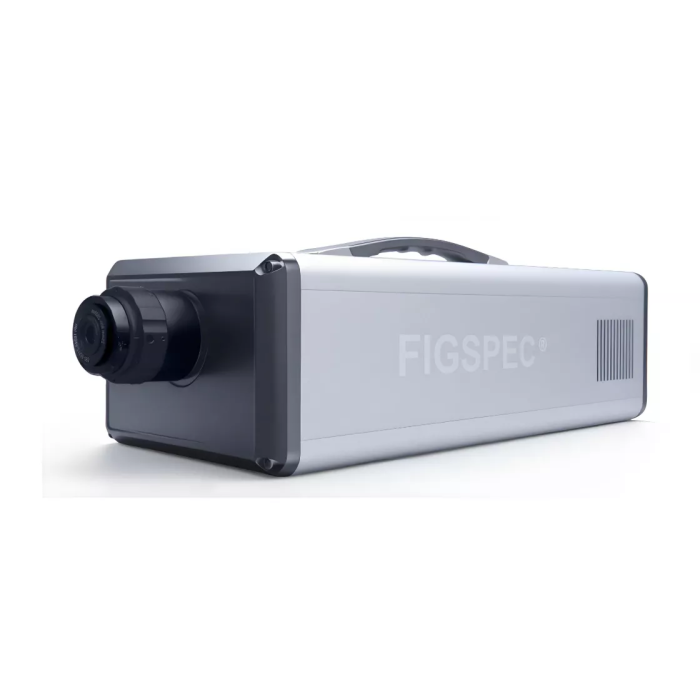

La caméra hyperspectrale spectre entier portable FS-2A est destinée à l’acquisition d’images spatiales et spectrales dans le domaine de l’infrarouge à ondes courtes SWIR. Elle couvre une plage spectrale comprise entre 900 et 2 500 nm et dispose d’au moins 250 canaux spectraux.
La caméra hyperspectrale spectre entier portable FS-2A associe un module de fractionnement spectral à réseau de transmission, une caméra matricielle à haute sensibilité et un mécanisme de balayage linéaire intégré. Cette architecture permet de réaliser une acquisition hyperspectrale sans mécanisme externe de balayage.
Elle intègre également une caméra de visée auxiliaire permettant de surveiller la zone d’acquisition. Sa compatibilité avec les objectifs à monture C facilite son intégration dans différentes configurations d’imagerie.
Avantages
- Large couverture spectrale SWIR : de 900 à 2 500 nm
- Au moins 250 canaux spectraux pour l’analyse des signatures spectrales
- Résolution d’image d’au moins 640 × 640 pixels
- Balayage linéaire intégré : aucun mécanisme externe de balayage n’est nécessaire
- Détecteur MCT refroidi par un système Stirling
- Résolution spectrale inférieure ou égale à 10 nm
- Fréquence d’acquisition de 200 images par seconde
- Caméra auxiliaire intégrée pour contrôler la zone de prise de vue
- Alimentation par batterie intégrée pour les acquisitions sur site
- Interfaces USB 3.0 ou Gigabit Ethernet
- Compatibilité avec les formats .spe, .hdr et .scp
Caractéristiques principales
- Plage spectrale : 900 à 2 500 nm
- Composant de fractionnement spectral : réseau de diffraction en transmission
- Méthode de balayage : balayage linéaire intégré
- Nombre de canaux spectraux : ≥ 250
- Résolution d’image : ≥ 640 × 640 pixels
- Intervalle d’échantillonnage spectral : ≤ 6,5 nm
- Résolution spectrale à mi-hauteur : ≤ 10 nm
- Ouverture : F/2,5
- Type de détecteur : MCT
- Surface utile du capteur : ≥ 9,6 × 7,68 mm
- Taille des pixels : ≥ 15 × 15 µm
- Profondeur de numérisation effective : ≥ 14 bits
- Focale de l’objectif : 25 mm
- Champ de vision : 21,7° avec une focale de 25 mm
- Champ de vision instantané : 0,59 mrad avec une focale de 25 mm
- Méthode de refroidissement : refroidissement Stirling
- Longueur utile de la fente : ≥ 9,6 mm
- Largeur de la fente : ≤ 25 µm
- Fréquence d’acquisition : 200 images par seconde
- Température de fonctionnement : 0 à 40 °C
- Température de stockage : 0 à 50 °C
- Interfaces de communication : USB 3.0 ou Gigabit Ethernet
- Logiciels d’application : FIGSPEC CAM et FIGSPEC Studio
- Formats de données compatibles : .spe, .hdr et .scp
- Fonction d’imagerie auxiliaire : caméra de visée pour la surveillance de la zone d’acquisition
- Mode d’alimentation : batterie intégrée
- Interface optique : monture C
Applications typiques
- Identification et différenciation de matériaux
- Analyse de la composition des substances
- Détection des défauts dans les produits imprimés
- Contrôle qualité industriel
- Vision industrielle
- Analyse hyperspectrale portable
- Recherche scientifique en laboratoire
- Acquisition d’images spectrales sur site
Pourquoi choisir la caméra hyperspectrale spectre entier portable : FS-2A
La caméra hyperspectrale spectre entier portable FS-2A réunit dans une seule unité le module spectroscopique, le détecteur, le système de balayage et la caméra de visée auxiliaire. Cette intégration simplifie la réalisation des acquisitions hyperspectrales et évite l’utilisation d’un mécanisme de balayage externe.
Sa plage spectrale de 900 à 2 500 nm, son détecteur MCT refroidi, sa résolution d’image d’au moins 640 × 640 pixels et sa fréquence d’acquisition de 200 images par seconde permettent de réaliser des analyses spatiales et spectrales détaillées dans des environnements industriels ou scientifiques.
