Description

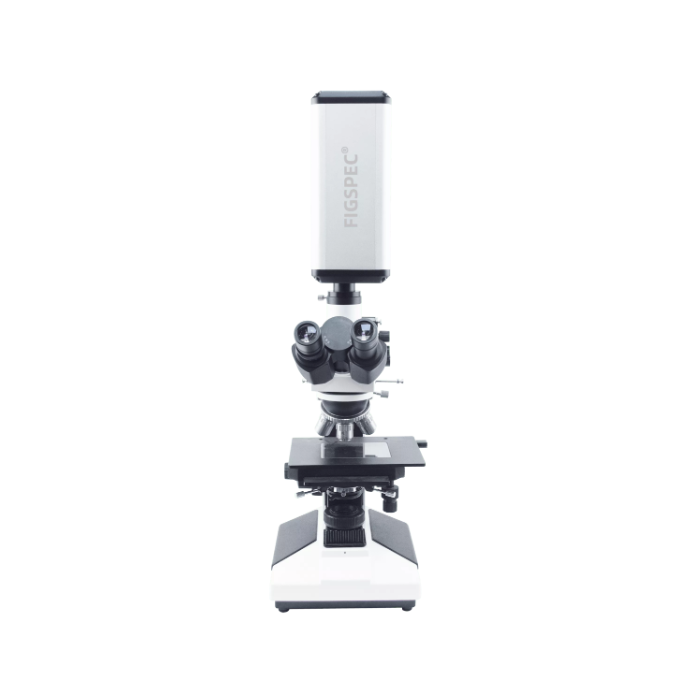

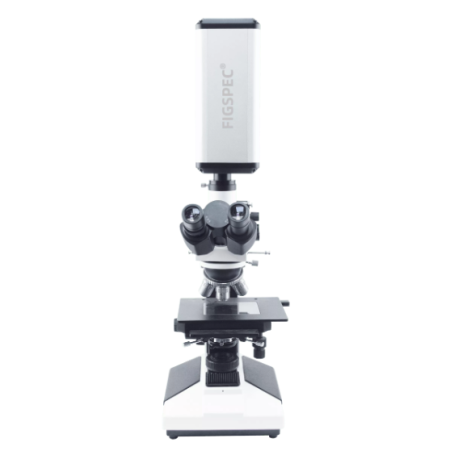

Le système d’imagerie hyperspectrale microscopique associe les fonctions d’un microscope et d’un spectromètre d’imagerie afin de permettre l’acquisition de données spatiales et spectrales à l’échelle microscopique.
Il peut être utilisé pour transformer un microscope existant en système hyperspectral. Il est notamment compatible avec les microscopes biologiques, les microscopes à fluorescence, les stéréomicroscopes et les microscopes métallurgiques, sous réserve de disposer d’une interface optique compatible.
Le système repose sur une séparation de la lumière par réseau de diffraction en transmission et sur une caméra matricielle haute sensibilité. Selon le modèle sélectionné, il couvre des plages spectrales comprises entre 400 et 1 700 nm, avec une résolution d’image pouvant atteindre 1 920 × 1 920 pixels.
Avantages
- Transformation d’un microscope conventionnel en microscope hyperspectral
- Acquisition simultanée d’informations spatiales et spectrales sur des échantillons microscopiques
- Compatibilité avec plusieurs types de microscopes : biologique, fluorescence, stéréoscopique et métallurgique
- Couverture spectrale étendue : modèles disponibles de 400 à 1 700 nm
- Résolution d’image jusqu’à 1 920 × 1 920 pixels
- Jusqu’à 1 200 canaux spectraux selon le modèle
- Résolution spectrale jusqu’à 2,5 nm pour les modèles couvrant le visible et le proche infrarouge
- Temps d’acquisition inférieur à 5 secondes pour certaines configurations
- Caméra de visée auxiliaire pour surveiller la zone observée
- Fonction de région d’intérêt pour limiter l’acquisition à une zone sélectionnée
- Alimentation par batterie intégrée
- Interface optique à monture C
Caractéristiques principales
- Type de système : imagerie hyperspectrale microscopique
- Mode spectroscopique : séparation de la lumière par réseau de diffraction en transmission
- Plage spectrale globale : 400 à 1 700 nm selon le modèle
- Plages spectrales disponibles : 400 à 700 nm, 400 à 1 000 nm et 900 à 1 700 nm
- Nombre de canaux spectraux : de 254 à 1 200 selon le modèle
- Résolution spectrale à mi-hauteur : de 2,5 à 8 nm selon le modèle
- Résolution d’image : jusqu’à 1 920 × 1 920 pixels
- Plage dynamique : 12 ou 14 bits selon le modèle
- Largeur de la fente : 25 µm
- Efficacité de transmission : 60 %
- Niveau de lumière parasite : 0,5 %
- Types de détecteurs : CMOS ou InGaAs
- Rapport signal sur bruit : 600/1
- Focale standard de l’objectif : 25 mm
- Distance minimale de travail : 100 mm
- Interface optique : monture C
- Interface de données : USB 3.0 ou réseau Gigabit selon le modèle
- Fonction d’imagerie auxiliaire : viseur permettant de surveiller la zone d’acquisition
- Fonction de région d’intérêt : acquisition sur une région sélectionnée
- Mode d’alimentation : batterie intégrée
Applications typiques
- Imagerie hyperspectrale d’échantillons biologiques
- Observation en microscopie à fluorescence
- Analyse de surfaces avec un microscope métallurgique
- Observation tridimensionnelle avec un stéréomicroscope
- Identification et différenciation de matériaux microscopiques
- Analyse spectrale de cellules, tissus et structures microscopiques
- Contrôle de microstructures et de défauts de surface
- Recherche scientifique et analyses en laboratoire
Pourquoi choisir le système d’imagerie hyperspectrale microscopique
Le système d’imagerie hyperspectrale microscopique permet d’ajouter une capacité d’analyse spectrale à différents types de microscopes existants. Il fournit, pour chaque zone observée, des informations spatiales et spectrales qui ne sont pas accessibles avec une caméra microscopique conventionnelle.
La gamme proposée permet de choisir la plage spectrale, la résolution d’image et le nombre de canaux spectraux adaptés à l’application. Les modèles couvrent le domaine visible, le proche infrarouge et le proche infrarouge à ondes courtes, avec des temps d’acquisition inférieurs à 5 ou 15 secondes selon la configuration.
Comparatif des modèles
| Modèle | Plage spectrale | Canaux spectraux | Résolution spectrale | Résolution d’image | Plage dynamique | Détecteur | Temps d’acquisition |
|---|
| FS-20 |
400 à 700 nm |
600 |
2,5 nm |
1 920 × 1 920 |
12 bits |
CMOS |
< 15 secondes |
| FS-22 |
400 à 1 000 nm |
1 200 |
2,5 nm |
1 920 × 1 920 |
12 bits |
CMOS |
< 15 secondes |
| FS-23 – version 400 à 1 000 nm |
400 à 1 000 nm |
1 200 |
2,5 nm |
1 920 × 1 920 |
12 bits |
CMOS |
< 5 secondes |
| FS-23 – version 900 à 1 700 nm |
900 à 1 700 nm |
254 |
8 nm |
320 × 320 |
14 bits |
InGaAs |
< 5 secondes |
