Description

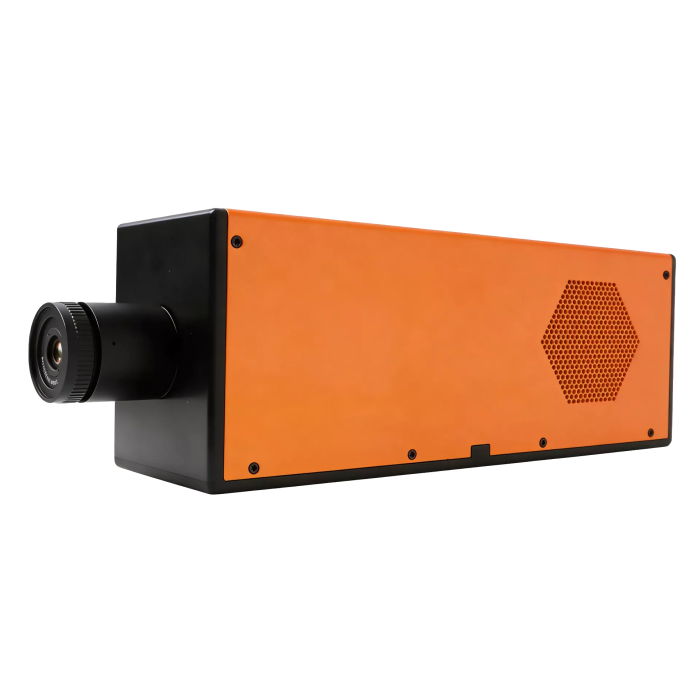

La FS-1A est une caméra hyperspectrale à balayage linéaire conçue pour l’acquisition d’images dans le domaine du proche infrarouge à ondes courtes SWIR. Elle couvre une plage spectrale comprise entre 900 et 2 500 nm et permet d’acquérir simultanément des informations spatiales et spectrales sur les objets analysés.
Son principe de fonctionnement repose sur une acquisition par balayage linéaire, également appelée push-broom. Chaque ligne de l’échantillon est décomposée selon ses différentes longueurs d’onde afin de constituer progressivement un cube de données hyperspectrales.
La FS-1A intègre un détecteur MCT refroidi par système Stirling, au moins 250 canaux spectraux et au moins 640 canaux spatiaux. Elle peut atteindre une fréquence d’acquisition de 200 images par seconde.
Avantages
- Large couverture spectrale de 900 à 2 500 nm pour l’analyse des propriétés spectrales dans le domaine SWIR
- Au moins 250 canaux spectraux pour différencier les signatures spectrales des matériaux et substances
- Au moins 640 canaux spatiaux pour l’acquisition d’informations détaillées sur la zone observée
- Résolution spectrale inférieure ou égale à 10 nm à mi-hauteur
- Fréquence d’acquisition jusqu’à 200 images par seconde
- Détecteur MCT refroidi par système Stirling
- Profondeur de numérisation effective d’au moins 14 bits
- Interfaces USB 3.0 et Gigabit Ethernet pour le transfert des données
- Compatibilité avec les formats .spe, .hdr et .scp
- Livrée avec les logiciels FIGSPEC SCAN 2.0 et FIGSPEC Studio pour l’acquisition et l’analyse des images
Caractéristiques principales
- Plage spectrale : 900 à 2 500 nm
- Principe d’acquisition : balayage linéaire
- Composant de dispersion optique : réseau de diffraction en transmission
- Nombre de canaux spectraux : ≥ 250
- Nombre de canaux spatiaux : ≥ 640
- Intervalle d’échantillonnage spectral : ≤ 6,5 nm
- Résolution spectrale à mi-hauteur : ≤ 10 nm
- Ouverture : F/2,5
- Type de détecteur : MCT
- Surface utile du capteur : ≥ 9,6 × 7,68 mm
- Taille des pixels : ≥ 15 × 15 µm
- Profondeur de numérisation effective : ≥ 14 bits
- Focale de l’objectif : 25 mm
- Champ de vision : 21,7° avec une focale de 25 mm
- Champ de vision instantané : 0,59 mrad avec une focale de 25 mm
- Mode de refroidissement : refroidissement Stirling
- Longueur effective de la fente : ≥ 9,6 mm
- Largeur de la fente : ≤ 25 µm
- Fréquence d’acquisition : 200 images par seconde
- Température de fonctionnement : 0 à 40 °C
- Température de stockage : 0 à 50 °C
- Interfaces : USB 3.0 ou Gigabit Ethernet
- Logiciels d’application : FIGSPEC SCAN 2.0 et FIGSPEC Studio
- Formats de données compatibles : .spe, .hdr et .scp
Applications typiques
- Identification et différenciation de composants selon leur signature spectrale
- Discrimination de substances et de matériaux
- Vision industrielle et vision par ordinateur
- Contrôle de la qualité des produits agricoles
- Détection des différences de couleur dans les procédés d’impression
- Détection des défauts dans les textiles
- Analyse spectrale en microscopie
- Contrôle qualité industriel
- Recherche scientifique nécessitant l’acquisition de données spatiales et spectrales

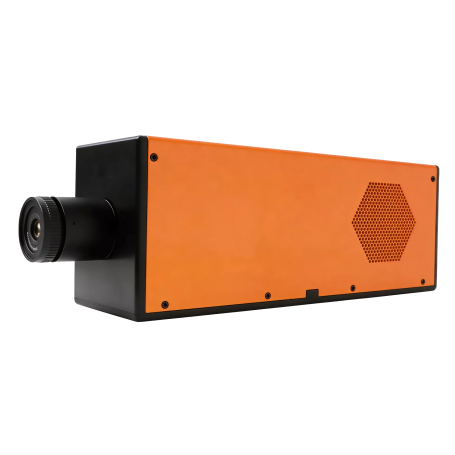

Pourquoi choisir la caméra hyperspectrale de laboratoire : FS1A
La FS-1A associe une large plage spectrale SWIR, une résolution spectrale inférieure ou égale à 10 nm et une acquisition pouvant atteindre 200 images par seconde. Son détecteur MCT refroidi et ses nombreux canaux spectraux permettent d’obtenir des données détaillées pour l’identification, la classification et le contrôle des matériaux.

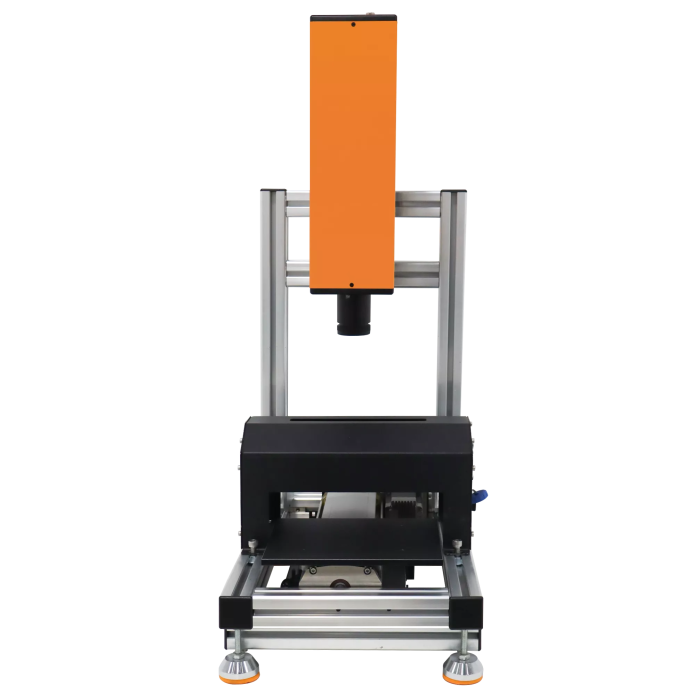

Ses interfaces USB 3.0 et Gigabit Ethernet, ainsi que les logiciels FIGSPEC dédiés à l’acquisition et à l’analyse, facilitent son intégration dans des installations de laboratoire, de recherche ou de contrôle industriel.
