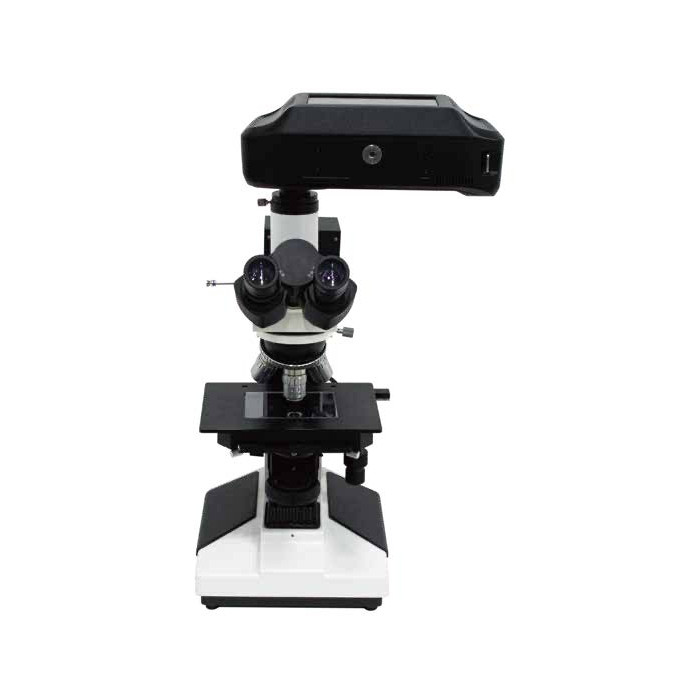

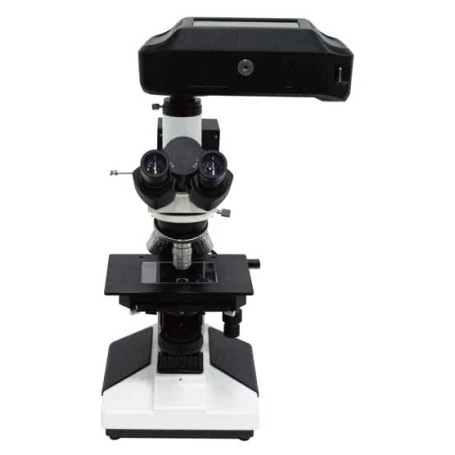

Le FS-MS est un microscope combiné à un système de mesure hyperspectrale, conçu pour acquérir des informations spatiales et spectrales à partir d’images microscopiques.
Le système associe un microscope à une caméra hyperspectrale portable FS-IQ-VISNIR. Cette combinaison permet d’observer les structures microscopiques tout en enregistrant leur signature spectrale sur une plage comprise entre 400 et 1 000 nm.
La caméra hyperspectrale intègre une caméra de visualisation permettant de prévisualiser rapidement la zone étudiée. Une fois l’image et la zone d’analyse validées, le système peut procéder à l’acquisition des données hyperspectrales.
Le FS-MS peut également servir à transformer différents microscopes existants en systèmes hyperspectraux, notamment des microscopes biologiques, des microscopes à fluorescence, des stéréomicroscopes et des microscopes métallurgiques, sous réserve de compatibilité avec l’interface optique requise.
Avantages
- Association de la microscopie et de l’analyse hyperspectrale dans un même système
- Plage spectrale de 400 à 1 000 nm couvrant le visible et le proche infrarouge
- 1 200 canaux spectraux pour l’analyse détaillée des signatures spectrales
- Résolution spectrale de 2,5 nm à mi-hauteur
- Résolution spatiale de 1 920 × 1 920 pixels
- Acquisition hyperspectrale en 5 secondes
- Caméra de visualisation auxiliaire pour surveiller et sélectionner la zone observée
- Analyse non limitée à l’image visuelle grâce à l’acquisition d’informations spectrales pour chaque zone de l’échantillon
- Monture C facilitant l’association entre la caméra hyperspectrale et le microscope
- Logiciel pour ordinateur fourni pour l’exploitation du système
- Possibilité d’adapter différents types de microscopes à l’imagerie hyperspectrale
Caractéristiques principales
- Modèle : FS-MS
- Type de système : microscope combiné à un système de mesure hyperspectrale
- Plage spectrale : 400 à 1 000 nm
- Nombre de canaux spectraux : 1 200
- Résolution spectrale à mi-hauteur : 2,5 nm
- Résolution spatiale : 1 920 × 1 920 pixels
- Temps d’acquisition : 5 secondes
- Méthode de séparation spectrale : réseau de diffraction en transmission
- Plage dynamique : 12 bits
- Largeur de la fente : 25 µm
- Efficacité de transmission : ≥ 60 %
- Niveau de lumière parasite : ≤ 0,5 %
- Taille des pixels : 5,86 × 5,86 µm
- Type de détecteur : CMOS
- Focale standard de l’objectif de la caméra : 25 mm
- Distance minimale de travail : 100 mm
- Angle de champ : 25°
- Temps d’exposition minimal : 21 µs
- Temps d’exposition maximal : 10 s
- Rapport signal sur bruit : 600/1
- Interface de données : USB 3.0
- Interface optique de la caméra : monture C
- Fonction d’imagerie auxiliaire : caméra de visualisation pour surveiller la zone d’acquisition
Configuration du système
- Caméra hyperspectrale portable : FS-IQ-VISNIR
- Objectif : un objectif
- Microscope : microscope trinoculaire
- Logiciel : logiciel d’application pour ordinateur
- Transmission des données : câble USB 3.0
Équipement du microscope
- Oculaire : oculaire grand champ WF10X, diamètre de champ de 18 mm
- Objectif 5X : objectif achromatique longue distance de travail PL 5X/0,12, pour observation sans lamelle couvre-objet
- Objectif 10X : objectif achromatique longue distance de travail PL L10X/0,25, pour observation sans lamelle couvre-objet
- Objectif 40X : objectif achromatique longue distance de travail PL L40X/0,60, pour observation sans lamelle couvre-objet
- Objectif 60X : objectif achromatique longue distance de travail PL L60X/0,75 à ressort, pour observation sans lamelle couvre-objet
- Tête d’observation : trinoculaire inclinée à 30°, avec polariseur intégré commutable
- Éclairage : lampe halogène de 6 V et 20 W avec luminosité réglable
- Illuminateur épiscopique : diaphragme de champ, diaphragme d’ouverture, polariseur, filtres jaune, bleu et vert, et verre dépoli
- Mécanisme de mise au point : réglage coaxial grossier et fin
- Valeur du réglage fin : 2 µm
- Sécurité de mise au point : dispositif de verrouillage et de limitation
- Convertisseur d’objectifs : tourelle à quatre positions avec positionnement interne à billes
- Platine : platine mécanique mobile à deux niveaux
- Dimensions de la platine : 185 × 140 mm
- Plage de déplacement de la platine : 75 × 50 mm
Applications typiques
- Acquisition hyperspectrale d’échantillons microscopiques
- Analyse spectrale de cellules et de tissus biologiques
- Observation et différenciation de structures microscopiques
- Analyse de matériaux et de microstructures
- Contrôle de surfaces avec un microscope métallurgique
- Imagerie en microscopie à fluorescence
- Identification de zones présentant des signatures spectrales différentes
- Recherche scientifique et analyses en laboratoire
- Transformation d’un microscope compatible en microscope hyperspectral
Pourquoi choisir le microscope combiné à un système de mesure hyperspectrale FS-MS
Le microscope combiné à un système de mesure hyperspectrale FS-MS permet d’enrichir l’observation microscopique avec une analyse spectrale détaillée. Contrairement à une caméra microscopique conventionnelle, il fournit pour chaque zone observée des informations spatiales et spectrales exploitables pour l’identification et la différenciation des échantillons.
Avec sa plage spectrale de 400 à 1 000 nm, ses 1 200 canaux spectraux, sa résolution spectrale de 2,5 nm et sa résolution spatiale de 1 920 × 1 920 pixels, le FS-MS constitue une solution complète pour les analyses hyperspectrales microscopiques en laboratoire.
Sa caméra auxiliaire facilite la sélection de la zone d’acquisition, tandis que la monture C et la configuration trinoculaire permettent l’intégration de la caméra hyperspectrale au microscope.
