Mesure de débit en canal ouvert : solutions ultrason Area Velocity

Technologie Area Velocity

Mesure combinée de la vitesse et du niveau pour calculer le débit réel en canal ouvert et conduite partiellement remplie.

Haute sensibilité

Une conception adaptée à des applications variées, y compris lorsque l’eau contient peu de particules.

Installation simplifiée

Mise en œuvre rapide sans seuil ni canal venturi, avec une intégration facilitée sur site existant.

Intégrité de mesure

Le suivi de la qualité du signal ultrason aide à confirmer la cohérence de la mesure sur le terrain.

Efficacité énergétique

Le traitement temps réel et le mode Smart power saving optimisent le fonctionnement selon les conditions d’écoulement.

Solutions fixes et portables

Une gamme cohérente pour le monitoring continu, les installations complexes et les campagnes de mesure ponctuelles.

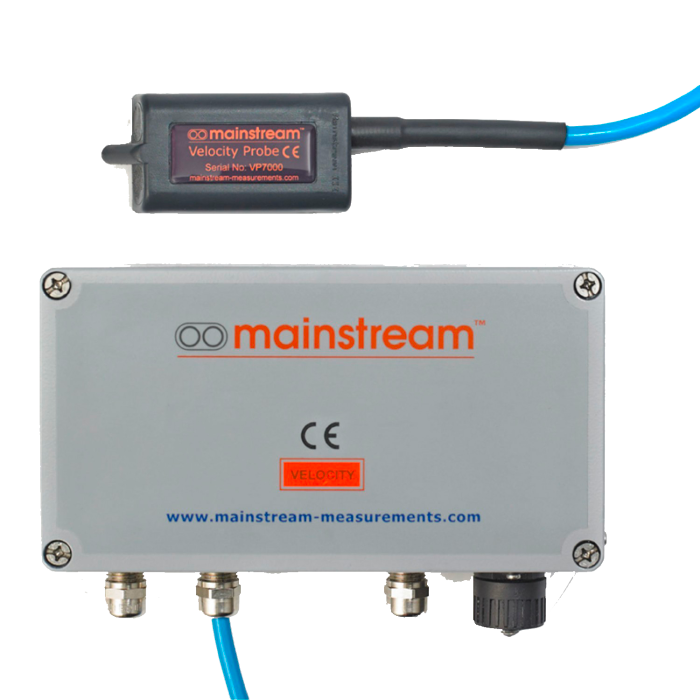

Le transmetteur de vitesse est conçu comme un composant système haute performance pour les applications en canal ouvert et en conduites partiellement remplies. Il exploite un traitement ultrason sophistiqué pour ignorer les signaux parasites et fournir une mesure exploitable de la vitesse d’écoulement.

• Mesure dédiée de la vitesse d’écoulement
• Haute sensibilité, y compris pour des eaux peu chargées
• Contrôle de qualité du signal pour vérifier l’intégrité de la mesure
• Mode Smart power saving pour ajuster automatiquement le temps de mesure
• Sonde de vitesse pouvant être déportée jusqu’à 500 m de l’unité système

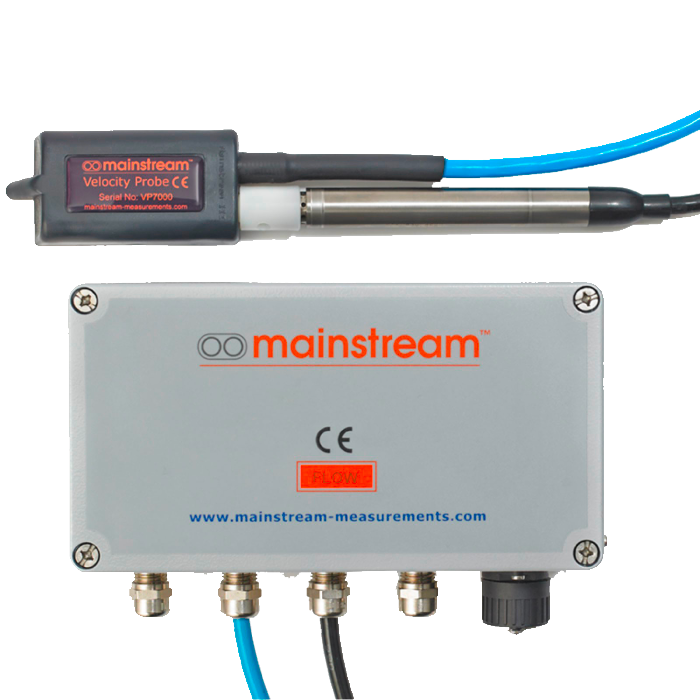

Le transmetteur de débit AV constitue le cœur de calcul du système Area Velocity. Il associe la mesure de vitesse et celle du niveau pour déterminer le débit réel, avec une prise en charge de capteurs de niveau en boucle 4-20 mA et une conversion réalisée par convertisseur auto-calibré 16-bit delta-sigma.

• Mesure combinée niveau + vitesse pour calcul direct du débit
• Compatible avec capteurs de niveau 4-20 mA
• Résolution de mesure de boucle meilleure que 1 µA
• Outil de calibration et interpolation intégrés pour la conversion du niveau
• Adapté aux installations en canal ouvert et conduite partiellement remplie

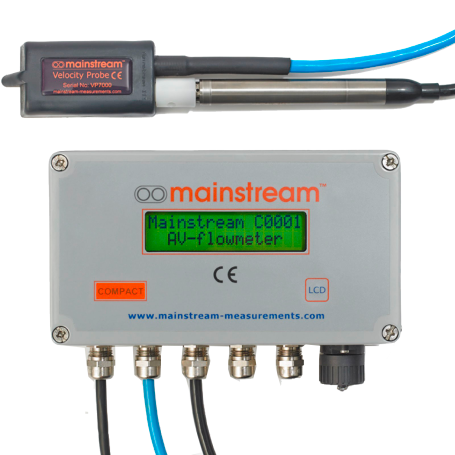

Le débitmètre compact fixe est une solution d’installation permanente pensée pour les applications standard en canal ouvert et conduite partiellement remplie. Il reprend les fondamentaux technologiques Mainstream avec une configuration orientée simplicité, rapidité de mise en service et suivi continu.

• Solution fixe pour applications de base en mesure de débit
• Traitement ultrason avancé avec rejet des signaux parasites
• Suivi de la qualité du signal pour confirmer la validité de la mesure
• Installation rapide sans weirs ou flumes
• Sonde profilée limitant l’encrassement et les perturbations d’écoulement

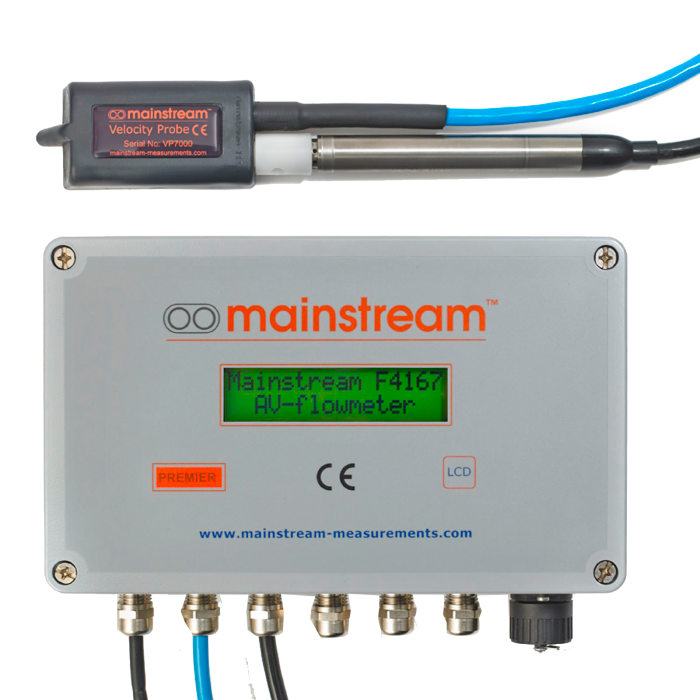

Le débitmètre fixe haut de gamme reprend la base Area Velocity de Mainstream avec un jeu de fonctions étendu pour les applications plus complexes. Il s’adresse aux installations permanentes qui demandent davantage de flexibilité, de sorties et de possibilités d’intégration.

• Version avancée pour applications plus complexes
• Mesure continue ou temporisée du débit
• Fonctions étendues pour l’intégration système et l’exploitation
• Sorties pour alarmes et commandes selon configuration
• Compatible avec les mêmes principes de sonde ultrason profilée et de diagnostic qualité

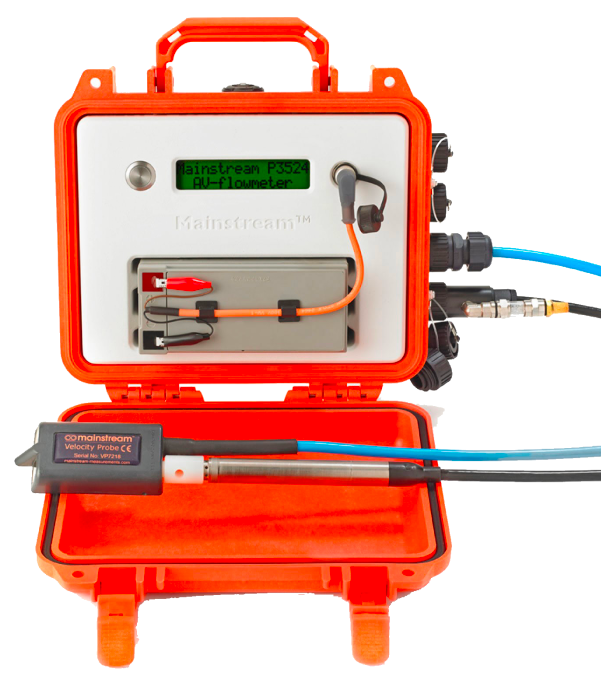

Le débitmètre portable est destiné aux campagnes de mesure, audits et diagnostics sur site. Sa construction a été pensée pour les conditions terrain sévères : boîtier submersible, matériau à haute résistance aux chocs et bonne tenue aux attaques chimiques.

• Solution mobile pour mesures temporaires et études terrain
• Boîtier submersible pour environnements difficiles
• Construction robuste en polypropylène structurel à très haute résistance aux chocs
• Résistance élevée aux agressions chimiques
• Approche adaptée aux sites d’assainissement, réseaux et inspections ponctuelles

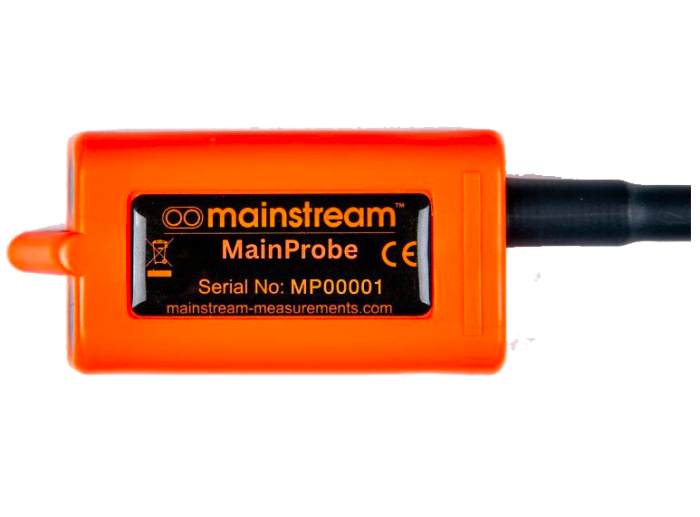

La MainProbe RS485 Modbus est une sonde de vitesse ultrasonique compacte et basse consommation. Les mesures sont accessibles via une interface RS485 Modbus RTU, ce qui facilite l’intégration dans une architecture de supervision ou d’acquisition existante.

• Communication RS485 Modbus RTU
• Plage de mesure bidirectionnelle de 10 mm/s à 5 m/s
• Résolution de 1 mm/s
• Profondeur minimale de fonctionnement de 30 mm
• Correction en température de la mesure pour compenser les variations de vitesse du son
