Disponibles en versions 152 mm et 305 mm, ces câbles permettent d’adapter la liaison aux contraintes mécaniques et de performance.

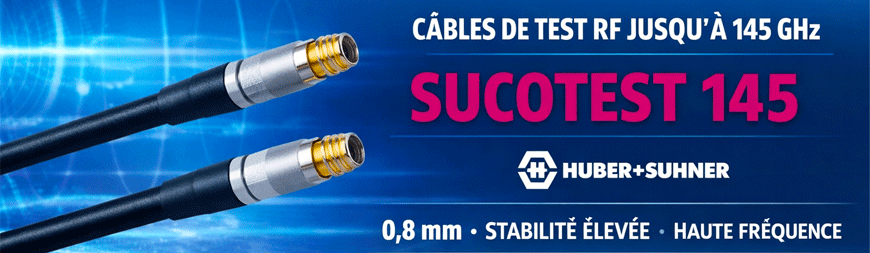

Lorsqu’une mesure RF monte en fréquence, le câble de test devient un élément critique de la chaîne de mesure. Avec la gamme HUBER+SUHNER SUCOTEST 145, l’objectif est clair : apporter une liaison de test 50 Ω conçue pour les environnements hyperfréquences les plus exigeants, avec une fréquence d’utilisation jusqu’à 145 GHz, une très forte stabilité de phase et de pertes, et un matching temporel absolu de ±1 ps.
En un coup d’œil
Jusqu’à 145 GHz
Une solution adaptée aux mesures RF et hyperfréquences très haute fréquence, là où la répétabilité devient déterminante.
Stabilité de phase et de pertes
Le fabricant met en avant une stabilité optimisée pour maintenir la cohérence des mesures malgré les flexions du câble.
Matching temporel absolu ±1 ps
Un paramètre clé pour les chaînes de test où la maîtrise du délai et la répétabilité sont des priorités.
Versions 152 mm et 305 mm
Deux longueurs standards pour adapter le compromis entre intégration mécanique et niveau de pertes.
Connectique 0,8 mm
Disponible en versions mâle-mâle et mâle-femelle pour répondre aux architectures de test les plus courantes.
Pensé pour le test
Bench testing, test de production RF, test de modules RF, HSDT et équipements de test automatiques.
Pourquoi ces câbles sont-ils stratégiques dans une chaîne de mesure ?
À ces niveaux de fréquence, chaque maillon de l’interconnexion compte. Le câble n’est plus un simple accessoire : il influence directement la qualité de la mesure, la répétabilité des résultats et la cohérence entre deux configurations de test. La famille SUCOTEST 145 a été conçue pour répondre à cette exigence, avec une architecture orientée test hyperfréquence et une disponibilité sur longueurs standards.
Ce qu’il faut retenir
Les avantages concrets pour les utilisateurs
Une meilleure répétabilité de mesure
La stabilité de phase et de pertes mise en avant par HUBER+SUHNER aide à réduire les écarts de comportement liés aux manipulations et aux flexions dans les environnements de test.
Une intégration facilitée sur banc et en système
Les longueurs standards 152 mm in et 305 mm permettent d’ajuster la liaison au plus près du montage, tout en tenant compte des contraintes d’encombrement et de rayon de courbure.
Une réponse adaptée aux configurations haute densité
La gamme est positionnée par le fabricant pour les applications de test haute fréquence exigeantes, y compris dans les configurations compactes, modulaires et de forte densité.
4 références pour couvrir les besoins de connexion les plus courants
| Référence | Configuration | Longueur | Perte d’insertion max | Intérêt principal |
|---|---|---|---|---|
| 85271037 | 0,8 mm mâle / 0,8 mm mâle | 6 in / 152 mm | 4,97 dB | Réduire au maximum la longueur et les pertes |
| 85271038 | 0,8 mm mâle / 0,8 mm femelle | 6 in / 152 mm | 4,97 dB | Conserver une version courte avec changement de genre |
| 85271039 | 0,8 mm mâle / 0,8 mm mâle | 12 in / 305 mm | 8,74 dB | Gagner en portée mécanique lorsque le montage l’impose |
| 85271040 | 0,8 mm mâle / 0,8 mm femelle | 12 in / 305 mm | 8,74 dB | Extension de liaison avec changement de genre |
Point clé de lecture
À configuration de connecteurs identique, la différence la plus structurante entre les références est la longueur. Les versions 152 mm affichent une perte d’insertion maximale plus faible que les versions 305 mm. Dès que l’implantation mécanique le permet, la version courte est donc particulièrement pertinente pour limiter la dégradation de la liaison.
Applications principales
HUBER+SUHNER positionne explicitement ces câbles de test pour les applications suivantes :
Besoin d’aide pour sélectionner la bonne référence ?
Le choix entre version 152 mm ou 305 mm, mâle-mâle ou mâle-femelle, dépend avant tout de votre architecture de test, de vos interfaces 0,8 mm et du niveau de pertes acceptable dans votre chaîne de mesure. ES France peut vous accompagner pour identifier la référence la plus adaptée à votre banc ou à votre système de test.
Vous souhaitez qualifier une liaison jusqu’à 145 GHz, fiabiliser un banc RF ou optimiser une architecture de test haute fréquence ? Les câbles HUBER+SUHNER SUCOTEST 145 constituent une réponse technique pertinente pour les environnements de mesure les plus exigeants.
