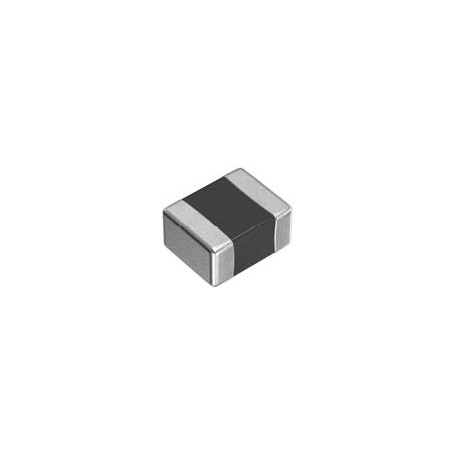

Inductance de puissance CMS : Type TFM201210ALMA Agrandir l'image

Inductance de puissance CMS : Type TFM201210ALMA | TDK - EPCOS

En plus des nouveaux articles, la série TFM comprend une gamme de produits avec une tension nominale de 40 V, ce qui permet une utilisation sur un côté du circuit d'alimentation automobile directement connecté à une batterie de 12 V.

Plus de détails

Téléchargement

Description

TDK a développé une série d'inductances de puissance en métal à couche mince pour les circuits de puissance automobiles. Les nouvelles inductances TFM201210ALMA présentent une surface de montage réduite d'environ 22 % par rapport au produit conventionnel de TDK, TFM201610ALMA (2,0 mm (L) x 1,6 mm (l) x 1,0 mm (H)). La production de masse commencera en août 2021.

La demande a récemment augmenté dans le montage de calculateurs* pour l'électrification de diverses fonctions de contrôle automobile, la conduite autonome, la communication d'informations et d'autres objectifs. Les inductances de taille réduite pour les circuits de puissance contribuent au gain d'espace dans un substrat de montage, à l'heure où les progrès rapides des performances ADAS** augmentent le nombre de composants généralement utilisés dans les architectures de systèmes.

En plus de ses dimensions compactes de 2,0 mm (L) x 1,25 mm (l), cette série utilise le matériau magnétique métallique exclusif de TDK comme matériau de noyau. Les inducteurs à couche mince supportent une large gamme de températures de fonctionnement allant de -55 °C à +150 °C, le niveau le plus élevé de l'industrie***. En outre, ils présentent une robustesse accrue contre les contraintes mécaniques, telles que les vibrations et les chocs, grâce à la structure d'électrode en résine.

En plus des nouveaux articles, la série TFM comprend une gamme de produits avec une tension nominale de 40 V, ce qui permet une utilisation sur un côté du circuit d'alimentation automobile directement connecté à une batterie de 12 V.

Glossaire :

  • *ECU : Unité de contrôle électronique
  • **ADAS : Systèmes avancés d'aide à la conduite

Principales applications :

  • Module de caméra automobile
  • Module de communication pour V2X

Principales caractéristiques et avantages :

  • Une taille compacte de 2,0 mm (L) x 1,25 mm (l) x 1,0 mm (h) pour faciliter le gain de place
  • AEC-Q200
  • Prise en charge d'une plage de température de fonctionnement comprise entre -55 °C et +150 °C (y compris l'auto-échauffement)
  • Robustesse accrue face aux contraintes mécaniques dues à la structure de l'électrode en résine et aux chocs thermiques

Références et spécifications :

Type Inductance
[μH]
DC resistance
[mΩ] max.
ISAT*
[A] max.
ITEMP**
[A] max.
Rated voltage
[V]
TFM201210ALMAR56MTAA 0.56 ± 20 % 49 3.0 2.8 20
TFM201210ALMA2R2MTAA 2.2 ± 20 % 282 1.2 1.1 20
