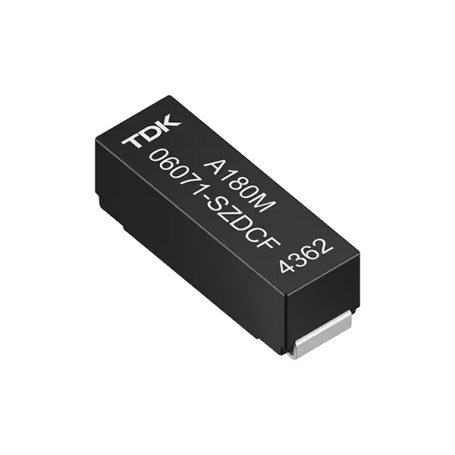

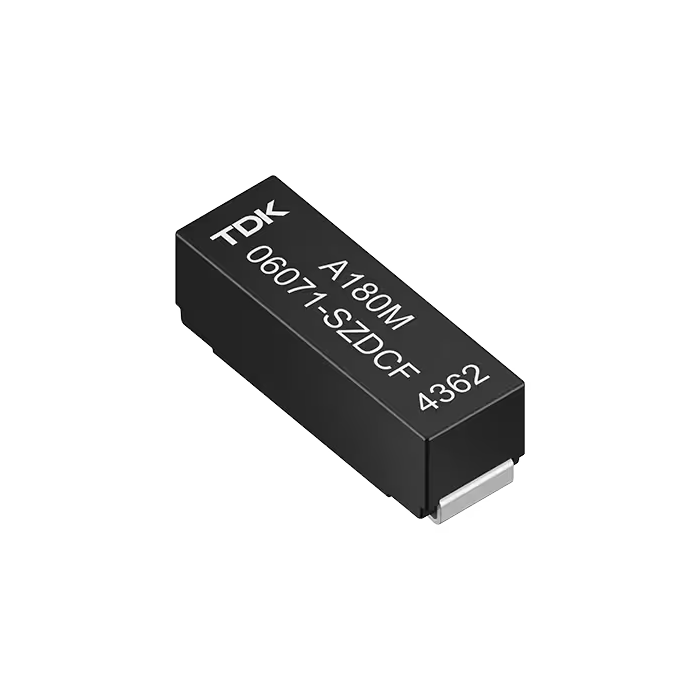

Inductance Power over Coax, Haute fiabilité automobile (jusqu’à 2,4 A) : ADL8030VA | TDK - EPCOS

La série ADL8030VA de TDK est une inductance de type Power Injection Choke spécialement conçue pour les applications Power over Coax (PoC) dans l’automobile et les systèmes électroniques embarqués. Compacte et robuste, elle garantit une haute stabilité mécanique et des performances électriques optimisées pour les transmissions large bande.

Avantages :

• Compatibilité automobile : qualifiée selon la norme AEC-Q200.
• Robustesse mécanique grâce à une construction ferrite et enrobage retardateur de flamme.
• Large plage d’inductance : 10 µH à 100 µH.
• Courants nominaux élevés jusqu’à 2,4 A.
• Impédance élevée sur une large gamme de fréquences.
• Intégration simplifiée : adaptée au pick & place, inspection AOI et soudage sans plomb par refusion.

Caractéristiques principales :

• Technologie : Self de puissance pour PoC
• Plage d’inductance : 10 à 100 µH (±20 %)
• Courant de saturation : 0,7 à 2,4 A
• Résistance DC typique : 0,33 Ω à 2,21 Ω selon modèle
• Température de fonctionnement : -55 °C à +155 °C
• Dimensions : 7,8 × 6,5 × 2,7 mm
• Poids : env. 0,20 g
• Conditionnement : bobine de 2500 pièces (blister tape 16 mm)

Applications typiques :

• Transmission Power over Coax (PoC) dans l’automobile
• Systèmes ADAS (Advanced Driver Assistance Systems)
• Caméras embarquées haute résolution
• Modules électroniques de communication large bande

Spécifications et modèles disponibles :
