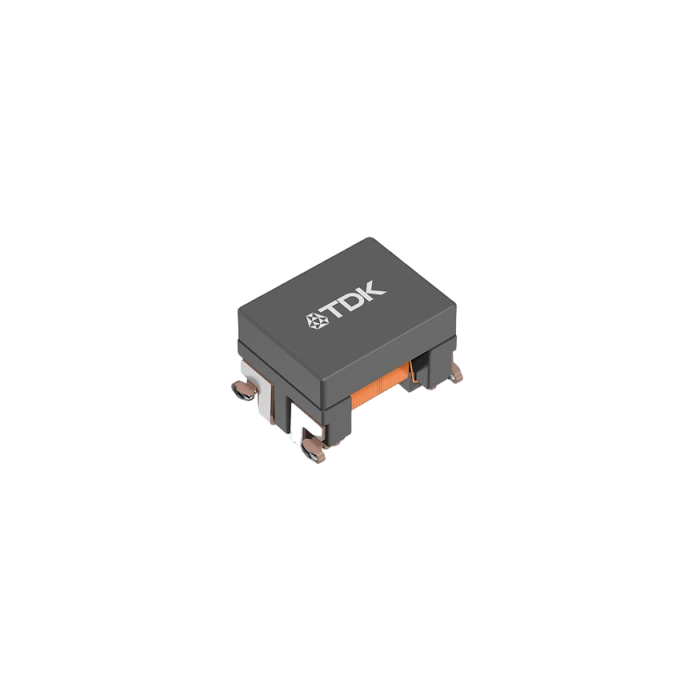

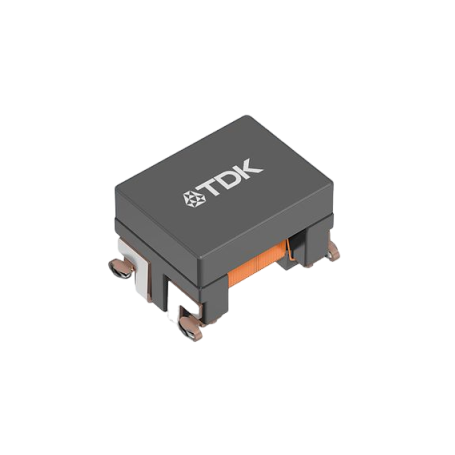

Inducteur automobile pour transmission de puissance ( jusqu’à 1600 mA ): série ADL3225VF | TDK - EPCOS

Les inductances ADL3225VF de TDK sont spécialement conçues pour les applications power-over-coax (PoC) automobiles. Cette technologie innovante permet de transmettre à la fois les données et l'alimentation sur un même câble coaxial, simplifiant ainsi le câblage des systèmes avancés d'aide à la conduite (ADAS). En réduisant le poids du véhicule grâce à la diminution du nombre de câbles, cette solution contribue à améliorer l'efficacité énergétique et à réduire les émissions de carbone.

Avantages :

• Réduction de la surface de montage d'environ 45% par rapport à la série ADL4532VK tout en maintenant un courant nominal équivalent
• Haute fiabilité garantie même dans des environnements à température élevée
• Réduction du nombre d'inductances nécessaires grâce à une impédance élevée sur une large gamme de fréquences
• Simplification du câblage et réduction du poids des véhicules
• Amélioration de l'efficacité énergétique et réduction des émissions de carbone

Caractéristiques principales :

• Compatible avec des courants élevés jusqu'à 1600 mA
• Haute impédance sur une large gamme de fréquences (de dizaines à centaines de MHz)
• Large plage de température de fonctionnement de -55 °C à +155 °C
• Dimensions compactes: 3,2 x 2,5 x 2,3 mm (L x l x H)
• Augmentation du courant nominal d'environ 20% par rapport aux produits conventionnels

Performances électriques :

• Inductance à 100 kHz: 0,49 μH ±20%
• Résistance DC maximale: 0,11 Ω
• Courant de saturation typique à 25°C: ≥2000 mA
• Courant nominal typique à 105°C: 1600 mA
• Courant nominal typique à 125°C: 1250 mA

Innovation technologique :

L'augmentation des performances est obtenue grâce à des matériaux propriétaires et des innovations dans la conception structurelle. Ces améliorations permettent d'optimiser la séparation entre l'alimentation et le signal de données dans les systèmes PoC.

Applications :

• Circuits PoC pour applications automobiles
• Systèmes avancés d'aide à la conduite (ADAS)
• Caméras et capteurs automobiles
• Unités de contrôle électronique (ECU)
