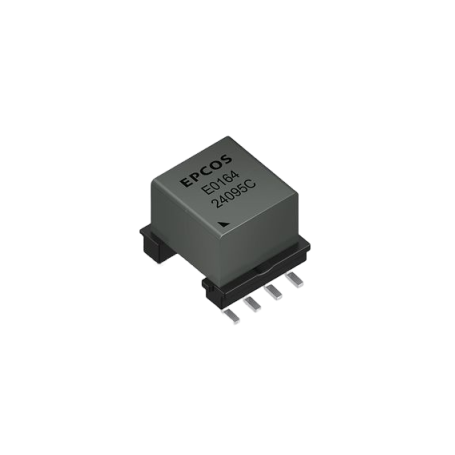

Nouveau Transformateur pour système ( 100  kHz - 400 kHz ): série EP9 Agrandir l'image

Transformateur pour système ( 100  kHz - 400 kHz ): série EP9 | TDK - EPCOS

Les transformateurs de la série EP9 de TDK sont des composants compacts et performants spécialement conçus pour les circuits de commande de grille IGBT et FET.

Plus de détails

Description

Les transformateurs de la série EP9 de TDK sont des composants compacts et performants spécialement conçus pour les circuits de commande de grille IGBT et FET. Développés pour les applications exigeantes d'e-mobilité et industrielles avec une tension système de 500 V, ces transformateurs offrent une isolation exceptionnelle, une capacité de couplage minimale et une haute résistance thermique, contribuant ainsi à la transformation écologique vers un avenir plus électrique et durable.

Avantages :

  • Design compact avec une hauteur de seulement 11 mm et une empreinte de 13 x 11 mm
  • Construction SMD à broches en L pour une intégration facile
  • Excellente résilience dans des conditions difficiles grâce à une large plage de température
  • Faible capacité de couplage de seulement 2 pF pour une meilleure performance de circuit
  • Sécurité renforcée avec une ligne de fuite et un dégagement d'au moins 5 mm
  • Disponible en emballage bobine pour faciliter la production à haut volume

Caractéristiques principales :

  • Dimensions: 13 x 11 x 11 mm (L x l x H)
  • Plage de température étendue: -40 °C jusqu'à +150 °C
  • Très faible capacité de couplage: 2 pF
  • Caractéristiques d'isolation: ligne de fuite et dégagement ≥5 mm (cumulatif, noyau flottant)
  • Qualifié selon la norme AEC-Q200 Rev. E

Construction et technologie :

  • Noyau en ferrite MnZn de haute qualité
  • Conception SMD à broches en L pour une meilleure fiabilité
  • Support de topologies demi-pont et push-pull
  • Fréquence opérationnelle typique de 100 à 400 kHz
  • Rapports de tours optimisés pour des applications spécifiques

Applications :

  • Transformateurs de commande de grille IGBT/MOSFET pour systèmes d'onduleurs
  • Transformateurs auxiliaires pour convertisseurs DC-DC
  • Applications automobiles et environnements exigeants
  • Systèmes d'e-mobilité à haute fiabilité
  • Applications industrielles avec tensions système de 500 V
