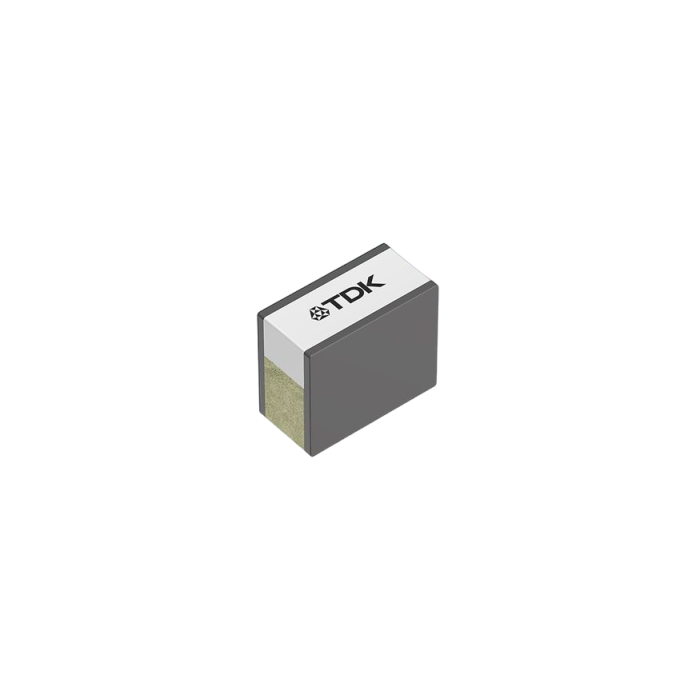

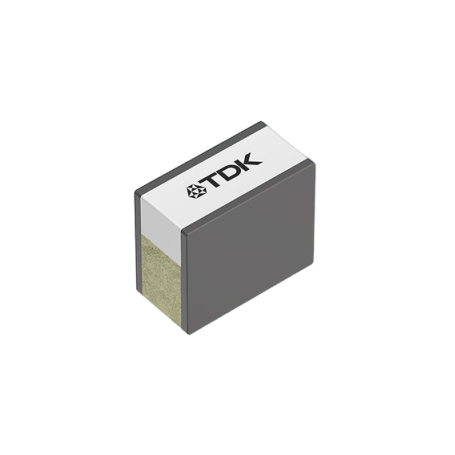

Nouveau Inductance miniature pour circuits haute fréquence (0,4 nH à 120 nH) : série MHQ1005P Agrandir l'image

Inductance miniature pour circuits haute fréquence (0,4 nH à 120 nH) : série MHQ1005P | TDK - EPCOS

Les inductances MHQ1005P de TDK sont des composants passifs miniatures en boîtier 0201 (0,6 x 0,3 mm), spécifiquement conçus pour les circuits haute fréquence dans les dispositifs mobiles, wearables, modules sans fil et IoT.

Plus de détails

Description

Les inductances MHQ1005P de TDK sont des composants passifs miniatures en boîtier 0201 (0,6 x 0,3 mm), spécifiquement conçus pour les circuits haute fréquence dans les dispositifs mobiles, wearables, modules sans fil et IoT. Grâce à leur technologie avancée de bobinage en couches et à une structure optimisée du noyau magnétique, elles permettent des performances RF stables jusqu’à 2,4 GHz.

Avantages :

  • Format ultra-compact 0201 (0,6 x 0,3 mm) : idéal pour les appareils mobiles et compacts
  • Gamme étendue d’inductances : de 0,4 nH à 120 nH
  • Facteur de qualité élevé (Q) même à haute fréquence
  • Très faible dérive en température pour une stabilité dans le temps
  • Technologie d’enroulement de précision assurant une reproductibilité de fabrication

Caractéristiques principales :

  • Plage d’inductance : de 0,4 nH à 120 nH
  • Facteur Q jusqu’à 55 @ 2,4 GHz
  • Courant nominal : jusqu’à 300 mA
  • Température de fonctionnement : -55°C à +125°C
  • Boîtier céramique 0201 : 0,6 x 0,3 x 0,3 mm
  • Technologie de fabrication SMD haute précision

Applications :

  • Modules RF et Bluetooth
  • Wi-Fi, ZigBee, UWB
  • Wearables et capteurs médicaux
  • Téléphones mobiles, tablettes, traqueurs GPS
  • IoT et M2M

Spécifications et modèles disponibles :

RéférenceInductance (nH)Facteur Q (à 2,4 GHz)Courant max (mA)Résistance CC (Ω)
MHQ1005P-R10 1,0 52 300 0,20
MHQ1005P-3N3 3,3 55 150 0,70
MHQ1005P-10N 10 50 120 1,10
MHQ1005P-120N 120 30 60 3,50
