Description

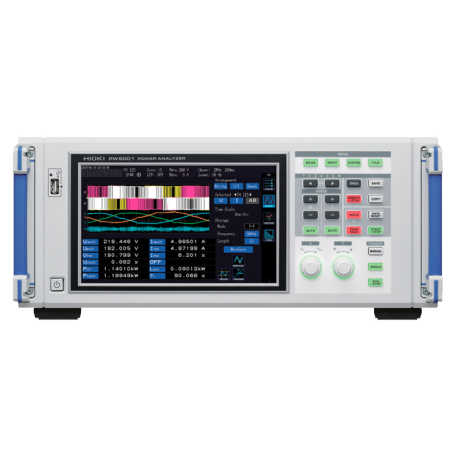

Le PW6001-16 est un analyseur de puissance 6 voies de très haute précision, conçu pour les mesures complexes dans les systèmes multi-phases. Il intègre une sortie analogique et des fonctions avancées d’analyse moteur, offrant une solution complète pour les tests de performance et de rendement.
Avantages
- Précision de base de ±0,02 % pour des mesures de puissance ultra-fiables.
- Analyse moteur intégrée sans oscilloscope externe.
- Sortie analogique (D/A) pour une intégration directe dans les systèmes de supervision.
- Haute immunité au bruit : CMRR de 80 dB à 100 kHz.
- Synchronisation possible jusqu’à 12 voies via liaison optique entre deux unités.
- Certifié JCSS pour les mesures de puissance en courant continu (ISO/IEC 17025).
Caractéristiques principales
- Nombre de voies : 6 voies de mesure de puissance
- Plage de fréquence : DC, 0,1 Hz à 2 MHz
- Échantillonnage : 5 MS/s, résolution 18 bits (TrueHD)
- Temps de rafraîchissement : 10 ms avec précision maximale
- Analyse harmonique : jusqu’au 100e ordre avec bande passante de 1,5 MHz
- Sortie analogique : intégrée (D/A)
- Précision DC : ±0,07 %
- Température de fonctionnement : 0 à 40 °C
- Dimensions : 430 mm × 177 mm × 450 mm
- Poids : environ 14 kg
Applications typiques
- Analyse de rendement de moteurs triphasés
- Tests de convertisseurs et d’onduleurs à base de SiC/GaN
- Mesures de puissance dans les systèmes embarqués ou industriels
- Bancs de test automatisés pour la R&D
- Évaluation de la qualité de l’énergie dans les réseaux intelligents
Informations complémentaires
Le PW6001-16 est livré sans cordons de tension ni capteurs de courant, qui doivent être spécifiés séparément. Il est recommandé d’utiliser les capteurs Hioki compatibles pour bénéficier de la correction automatique de phase et garantir une précision optimale. Ce modèle est particulièrement adapté aux environnements nécessitant une mesure stable, précise et rapide, même en présence de signaux à haute fréquence ou de faibles facteurs de puissance.
