Analyseur de puissance – 4 voies, analyse moteur, sortie analogique : PW6001-14 | HIOKI

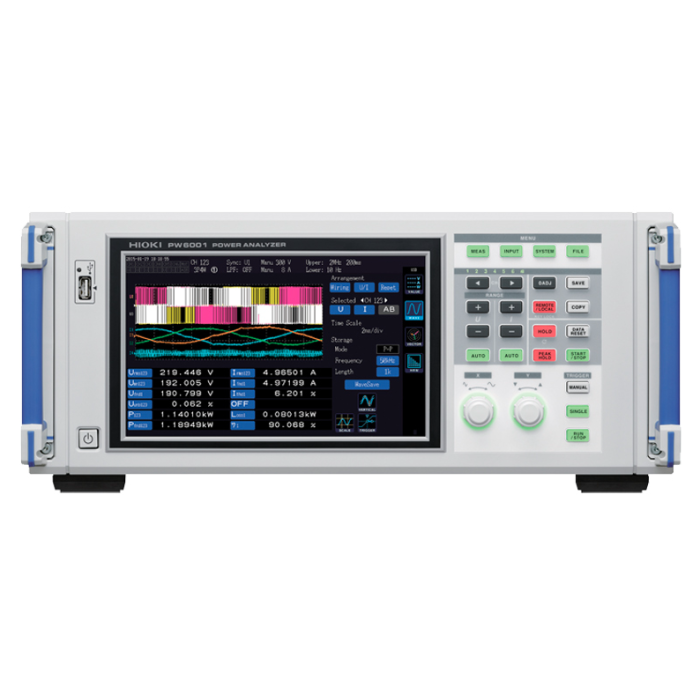

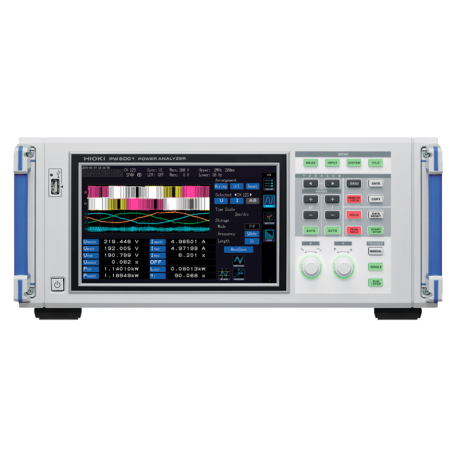

Le PW6001-14 est un analyseur de puissance 4 voies de très haute précision, intégrant une sortie analogique et des fonctions d’analyse moteur. Il est conçu pour les mesures complexes sur moteurs, onduleurs et dispositifs à haute fréquence, avec une stabilité et une fidélité exceptionnelles.

Avantages

• Précision de base de ±0,02 % pour des mesures fiables
• Analyse moteur intégrée sans oscilloscope externe
• Sortie analogique (D/A) pour intégration dans les systèmes de supervision
• Synchronisation jusqu’à 12 voies via liaison optique
• Haute immunité au bruit (CMRR 80 dB à 100 kHz) et stabilité thermique ±0,01 %/°C

Caractéristiques principales

• Nombre de voies : 4 voies de mesure
• Plage de fréquence : DC, 0,1 Hz à 2 MHz
• Échantillonnage : 5 MS/s, résolution 18 bits (TrueHD)
• Temps de rafraîchissement : 10 ms avec précision maximale
• Analyse harmonique : jusqu’au 100e ordre
• Sortie analogique : intégrée (D/A)
• Précision DC : ±0,07 %
• Dimensions : 430 mm × 177 mm × 450 mm
• Poids : environ 13 kg

Applications typiques

• Analyse de rendement de moteurs triphasés
• Tests de convertisseurs et d’onduleurs à base de SiC/GaN
• Mesures de puissance dans les systèmes embarqués ou industriels
• Bancs de test automatisés pour la R&D
• Évaluation de la qualité de l’énergie dans les réseaux intelligents

Informations complémentaires

Le PW6001-14 est livré sans cordons de tension ni capteurs de courant, à commander séparément. L’utilisation de capteurs Hioki compatibles est recommandée pour garantir une précision optimale grâce à la correction automatique de phase. Ce modèle est certifié JCSS pour les mesures de puissance en courant continu (ISO/IEC 17025).
