Analyseur de puissance – 5 voies, analyse moteur, sortie analogique : PW6001-15 | HIOKI

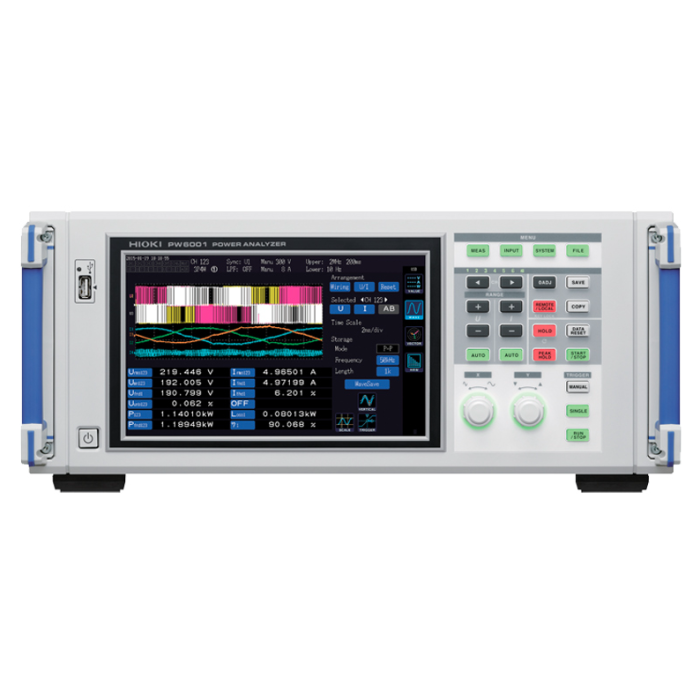

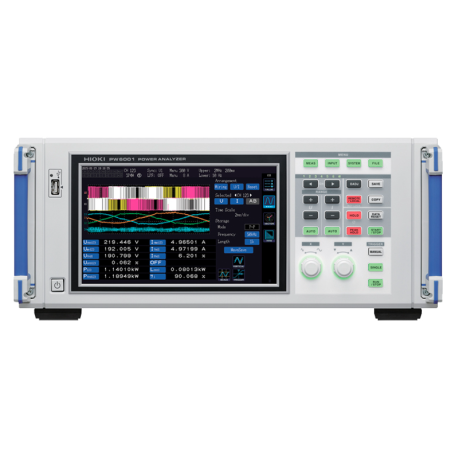

Le PW6001-15 est un analyseur de puissance 5 voies de très haute précision, conçu pour les mesures complexes sur moteurs, onduleurs et dispositifs à haute fréquence. Il intègre une sortie analogique et des fonctions avancées d’analyse moteur pour des tests fiables et rapides.

Avantages

• Précision de base de ±0,02 % pour des mesures de puissance ultra-fiables
• Analyse moteur intégrée sans oscilloscope externe
• Sortie analogique (D/A) pour intégration dans les systèmes de supervision
• Synchronisation possible jusqu’à 12 voies via liaison optique
• Haute immunité au bruit (CMRR 80 dB à 100 kHz) et stabilité thermique

Caractéristiques principales

• Nombre de voies : 5 voies de mesure
• Plage de fréquence : DC, 0,1 Hz à 2 MHz
• Échantillonnage : 5 MS/s, résolution 18 bits (TrueHD)
• Temps de rafraîchissement : 10 ms avec précision maximale
• Analyse harmonique : jusqu’au 100e ordre
• Sortie analogique : intégrée (D/A)
• Précision DC : ±0,07 %
• Dimensions : 430 mm × 177 mm × 450 mm
• Poids : environ 13,5 kg

Applications typiques

• Analyse de rendement de moteurs triphasés
• Tests de convertisseurs et d’onduleurs à base de SiC/GaN
• Mesures de puissance dans les systèmes embarqués ou industriels
• Bancs de test automatisés pour la R&D
• Évaluation de la qualité de l’énergie dans les réseaux intelligents

Informations complémentaires

Le PW6001-15 est livré sans cordons de tension ni capteurs de courant, à commander séparément. L’utilisation de capteurs Hioki compatibles est recommandée pour garantir une précision optimale grâce à la correction automatique de phase. Ce modèle est certifié JCSS pour les mesures de puissance en courant continu (ISO/IEC 17025).
