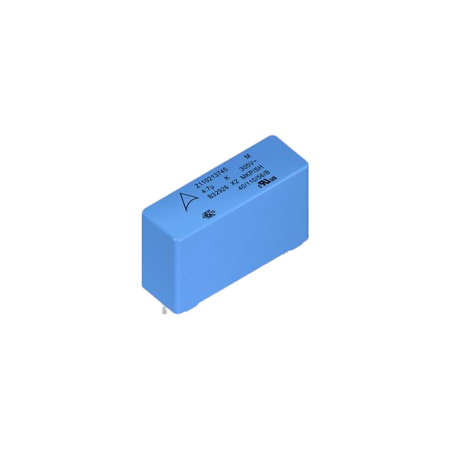

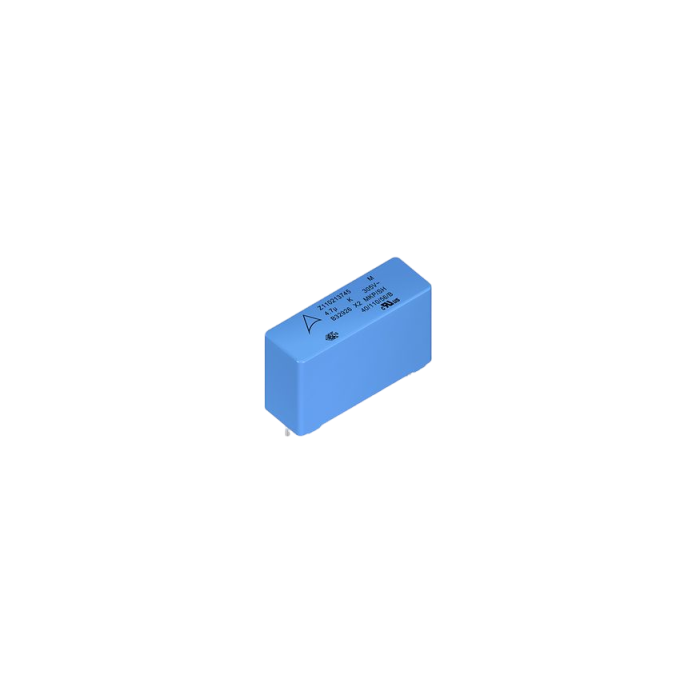

Nouveau Condensateur X2 EMI de suppression d'interférences ( jusqu’à 630 V ): série EPCOS B3292xM3/N3 Agrandir l'image

Condensateur X2 EMI de suppression d'interférences (jusqu’à 630 V) : série EPCOS B3292xM3/N3 | TDK - EPCOS

La série EPCOS B3292xM3/N3 représente la nouvelle génération de condensateurs X2 pour la suppression des interférences électromagnétiques.

Plus de détails

Description

La série EPCOS B3292xM3/N3 représente la nouvelle génération de condensateurs X2 pour la suppression des interférences électromagnétiques. Ces composants sont 20% plus petits que les modèles précédents tout en respectant les normes Grade III Test B pour la température, l'humidité et la polarisation (THB). Leur conception compacte et leur durabilité améliorée les rendent parfaitement adaptés aux environnements à espace restreint et à forte humidité, en particulier pour les applications "across-the-line" dans les secteurs automobile et industriel.

Avantages :

  • Réduction de 20% de la taille par rapport aux modèles précédents
  • Résistance exceptionnelle à l'humidité (certification Grade III Test B)
  • Propriétés d'auto-guérison grâce au diélectrique en polypropylène métallisé (MKP)
  • Fiabilité à long terme dans des environnements difficiles
  • Conformité AEC-Q200 pour applications automobiles
  • Solution idéale pour économiser de l'espace dans les conceptions compactes

Caractéristiques principales :

  • Espacement des fils de 15 mm à 37,5 mm
  • Dimensions allant de 18,0 x 5,0 x 10,5 mm à 42,0 x 14,0 x 25,0 mm (L x l x H)
  • Valeurs de capacité de 0,1 µF à 4,7 µF
  • Tension AC nominale de 305 V
  • Tension DC maximale continue de 630 V
  • Plage de température de fonctionnement de -40 °C à +110 °C
  • Catégorie climatique (IEC 60068-1): 40/110/56
  • Compatible RoHS

Spécifications de test :

  • Testé à +85 °C et 85% d'humidité relative
  • Soumis à une tension AC nominale pendant 1000 heures (espacement des fils de 22,5 mm ou plus)
  • Soumis à une tension AC nominale pendant 500 heures (espacement des fils de 15 mm)

Construction technique :

Les condensateurs utilisent un diélectrique en polypropylène métallisé (MKP) qui offre d'excellentes propriétés d'auto-guérison, garantissant ainsi une plus longue durée de vie même dans des conditions de fonctionnement difficiles.

Applications :

  • Automobile: Chargeurs embarqués (OBC) pour véhicules électriques
  • Industriel: Alimentations sans interruption (UPS), onduleurs pour systèmes de stockage d'énergie (ESS)
  • Applications de suppression d'interférences "across-the-line"
  • Filtrage EMI dans les environnements exigeants à haute température et humidité
