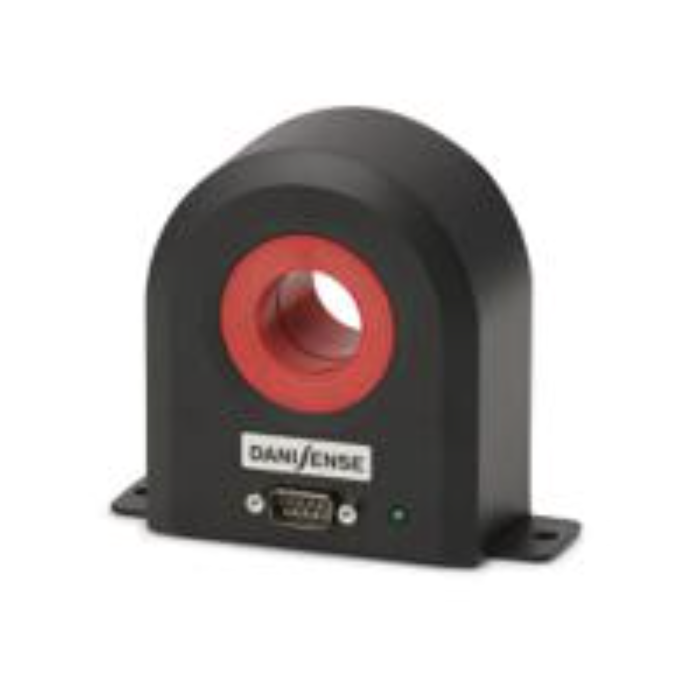

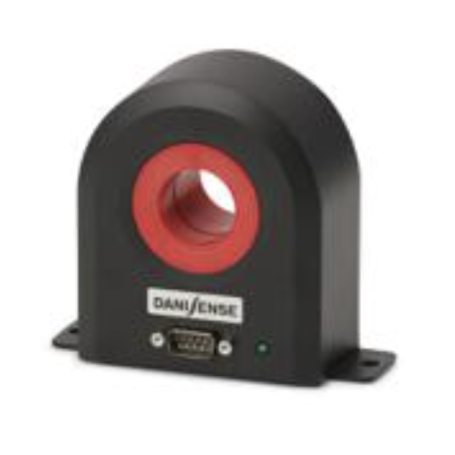

DS50ID - Transducteur de courant DC haute précision - 1 MHz - 150 A : DS50ID
Le DS50ID de Danisense est un transducteur de courant DCCT (DC Current Transducer) de haute précision, conçu pour mesurer des courants continus jusqu’à 150 A et en continu jusqu’à 75 A, avec une erreur de linéarité inférieure à 1 ppm. Basé sur la technologie fluxgate en boucle fermée ultra-stable de Danisense, il offre une stabilité exceptionnelle, une très faible dérive et une résolution élevée pour des mesures de courant extrêmement précises.
Avantages
- Précision extrême: erreur de linéarité < 1 ppm, précision totale de 61 ppm.
- Technologie fluxgate en boucle fermée: stabilité thermique et temporelle exceptionnelle.
- Faible dérive et faible bruit: idéal pour les applications sensibles.
- Large bande passante: jusqu’à 1 MHz (+/- 1 dB).
- Sortie analogique fiable: via connecteur D-sub 9 broches.
- Design robuste: adapté aux environnements exigeants.
Caractéristiques principales
- Courant nominal: 50 A RMS
- Plage de mesure continue: ±75 A
- Plage de mesure maximale: ±150 A
- Rapport primaire/secondaire: 500:1
- Précision totale: 61 ppm
- Erreur de linéarité: < 1 ppm
- Offset: 60 ppm
- Bande passante: 1 MHz (+/- 1 dB)
- Ouverture: Ø27.6 mm
- Connectique: D-sub 9 broches
- Signal d’état et LED intégrés
- Conformité RoHS
Applications typiques
- Bancs d’essai pour véhicules électriques (EV)
- Analyse et mesure de puissance
- Accélérateurs de particules
- Appareils d’imagerie médicale (IRM)
- Systèmes de test et d’évaluation de batteries
- Étapes de calibration de courant
- Alimentations stables
- Détection de courant de précision
Informations complémentaires
- Température de fonctionnement: -40 °C à +85 °C
- Consommation à courant nominal: faible consommation optimisée
- Stabilité à long terme: excellente tenue dans le temps
- Compatibilité: intégration facile dans les systèmes de mesure avancés
- Accessoires disponibles: manuels, notes d’application, modèles 3D
