Capteur de courant - DC à 300 kHz - 1000 A : DS1000UB-10V | DANISENSE

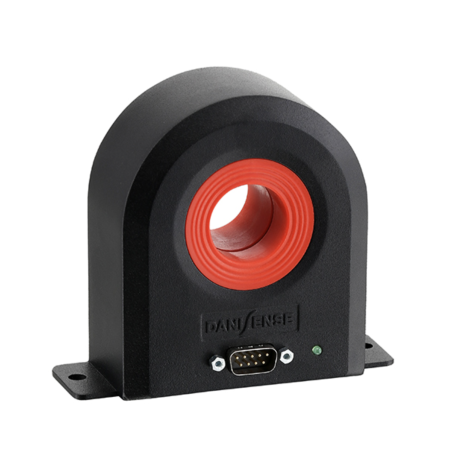

Le DS1000UB-10V est un capteur de courant DCCT ultra stable et de très haute précision, conçu pour mesurer des courants continus et alternatifs jusqu’à 1100 A. Il utilise la technologie fluxgate à boucle fermée avec détection de second harmonique, garantissant une précision exceptionnelle et une stabilité à long terme. Sa sortie en tension de 10 V à 1000 A via connecteur BNC facilite son intégration dans les systèmes de mesure avancés.

Avantages :

• Sortie en tension directe : 10 V à 1000 A
• Précision totale : ±45 ppm
• Linéarité : ±35 ppm
• Offset très faible : ±10 ppm
• Conception robuste en aluminium avec blindage EMI
• Intégration facile via connecteur BNC
• Protection avancée contre les défauts typiques (ASPC)

Caractéristiques principales :

• Plage de courant nominal : 1000 A DC / 700 A AC RMS
• Plage de mesure maximale : ±1100 A
• Sortie : tension (10 V à 1000 A)
• Connectique : BNC + DSUB 9
• Ouverture : 27,6 mm
• Bande passante : DC à 300 kHz
• Erreur de gain AC (10 Hz à 3 kHz) : ±0,01 %
• Dérive thermique : ±2 ppm/K
• Dérive temporelle : ±0,3 ppm/mois
• Température de fonctionnement : -40 °C à +55 °C
• Alimentation : ±15 V (±14,25 V à ±15,75 V)

Applications typiques :

• Systèmes d’alimentation pour accélérateurs de particules
• Amplificateurs de gradient pour IRM
• Alimentations stables de précision
• Bancs de test pour batteries et véhicules électriques
• Analyse de puissance et mesure de courant
• Étapes de calibration de courant

Informations complémentaires :

Le DS1000UB-10V est compatible avec les unités d’alimentation Danisense DSSIU-1, DSSIU-4-1U et DSSIU-6-1U. Il est livré avec une documentation complète incluant fiche technique, manuel utilisateur et notes d’application, garantissant une intégration rapide et fiable dans vos systèmes de mesure.
