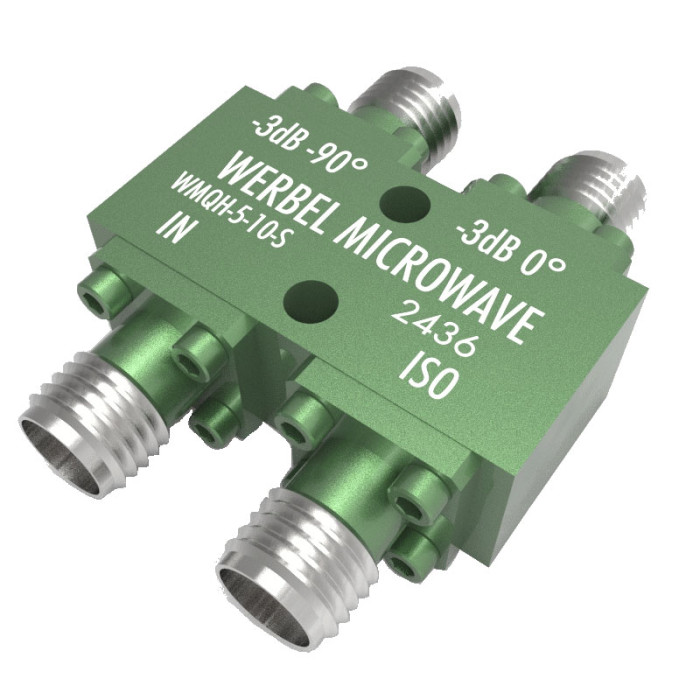

Coupleurs hybrides 90° - Séparation de signaux quadrature jusqu'à 6 GHz | WERBEL MICROWAVE LLC

Les coupleurs hybrides 90° de Werbel Microwave permettent la division ou la combinaison de signaux en quadrature de phase (±90°), tout en maintenant un excellent équilibre d'amplitude. Particulièrement adaptés aux architectures I/Q, à la génération de signaux modulés ou à la détection de phase, ces composants offrent une faible perte d'insertion, une bonne isolation entre ports et un déphasage très stable sur la bande spécifiée. La gamme couvre des fréquences jusqu’à 6 GHz avec des connecteurs SMA.

Avantages

• Déphasage quadrature précis sur toute la bande
• Bonne isolation entre ports (jusqu’à 23 dB typ.)
• Faible perte d’insertion typique de 0,25 à 0,5 dB
• Design symétrique idéal pour les montages en opposition de phase
• Format compact avec connecteurs SMA

Caractéristiques principales

• Type : coupleurs hybrides 90° 3 dB
• Bande de fréquence typique : 0.5 à 6 GHz
• Déphasage : 90° ± 3° typ.
• Équilibre d’amplitude : < 0.5 dB
• Directivité : typ. 20 dB
• Connecteurs : SMA femelle
• Impédance : 50 ohms

Applications typiques

• Systèmes I/Q (modulateurs ou démodulateurs)
• Combinaison de signaux RF en opposition de phase
• Réseaux d’antennes ou systèmes beamforming
• Génération de signaux SSB ou quadriphasiques

Informations complémentaires

Chaque coupleur est calibré et testé pour garantir une symétrie de phase optimale sur la plage de fréquence nominale. Les modèles sont robustes, compacts et intégrables facilement dans tout système nécessitant un traitement vectoriel ou différentiel de signaux RF.

Modèles disponibles
