Description

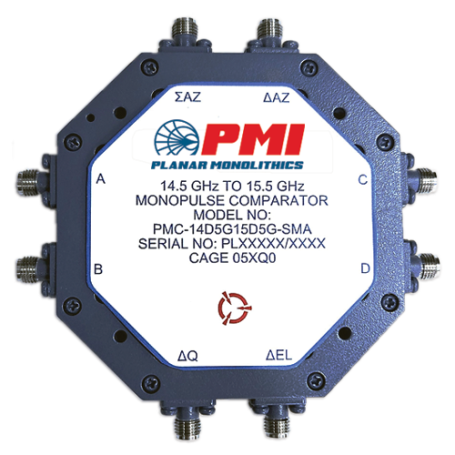

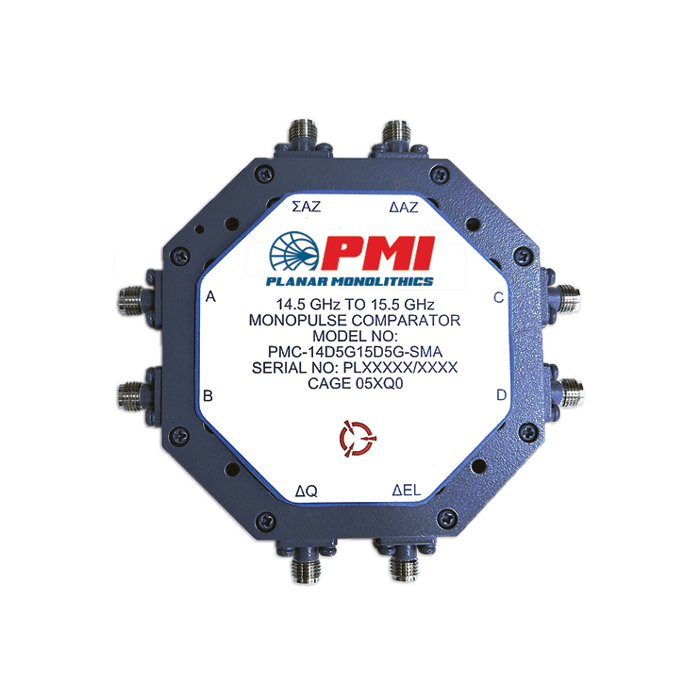

Le PMC-14D5G15D5G-SMA de Quantic PMI est un comparateur monopulse conçu pour fonctionner sur une plage de fréquence de 14,5 GHz à 15,5 GHz. Il permet de traiter quatre signaux d’entrée afin de générer des voies de sortie de type somme et différence, avec une impédance nominale de 50 Ω.
Ce modèle est équipé de connecteurs SMA femelle et présente un boîtier compact de 3,12 x 3,12 x 0,43 pouces.
Avantages
- Plage de fréquence ciblée de 14,5 GHz à 15,5 GHz pour les chaînes hyperfréquences spécialisées.
- Perte d’insertion maîtrisée avec une valeur maximale de 2,6 dB hors répartition nominale de 6,02 dB.
- Bon équilibre d’amplitude avec une valeur maximale de ±0,8 dB à 25 °C.
- Équilibre de phase précis avec une valeur maximale de ±10°.
- Connectique SMA femelle adaptée à l’intégration dans des ensembles hyperfréquences.
- Tenue en puissance élevée avec 30 W maximum en puissance moyenne et 1 kW maximum en puissance de crête.
Caractéristiques principales
- Référence : PMC-14D5G15D5G-SMA
- Fonction : comparateur monopulse
- Plage de fréquence : 14,5 GHz à 15,5 GHz
- Perte d’insertion maximale : 8,62 dB
- Perte d’insertion hors répartition nominale de 6,02 dB : 2,6 dB maximum
- Équilibre d’amplitude : ±0,8 dB maximum à 25 °C ; ±1,0 dB maximum de -40 °C à +85 °C
- Équilibre de phase : ±10° maximum
- Isolation : 18 dB minimum
- ROS : 1,6:1 maximum
- Puissance admissible : 30 W maximum en puissance moyenne ; 1 kW maximum en puissance de crête
- Impédance : 50 Ω
- Connecteurs : SMA femelle
- Finition : peinture bleue
- Dimensions du boîtier : 3,12 x 3,12 x 0,43 pouces
- Température de fonctionnement : -40 °C à +85 °C
- Humidité de fonctionnement : jusqu’à 95 %, sans condensation
- Choc : MIL-STD-202, méthode 213B, condition B
- Vibration : MIL-STD-202, méthode 204D, condition B
- Altitude : MIL-STD-202, méthode 105C, condition B
- Cycle de température : MIL-STD-202, méthode 107D, condition A
Applications typiques
- Traitement de signaux hyperfréquences sur la bande 14,5 GHz à 15,5 GHz.
- Génération de voies somme et différence à partir de quatre entrées A, B, C et D.
- Intégration dans des systèmes nécessitant un comparateur monopulse avec connectique SMA femelle.
- Assemblages hyperfréquences 50 Ω demandant un équilibre d’amplitude et de phase maîtrisé.
Pourquoi choisir le comparateur monopulse PMC-14D5G15D5G-SMA
Le PMC-14D5G15D5G-SMA réunit des performances adaptées aux applications hyperfréquences exigeantes : large stabilité sur température, équilibre de phase de ±10° maximum, isolation de 18 dB minimum et connecteurs SMA femelle.
Son format compact et sa plage de fonctionnement de 14,5 GHz à 15,5 GHz en font une solution pertinente pour les intégrations nécessitant un comparateur monopulse fiable, avec une puissance admissible de 30 W maximum en moyenne et 1 kW maximum en crête.
