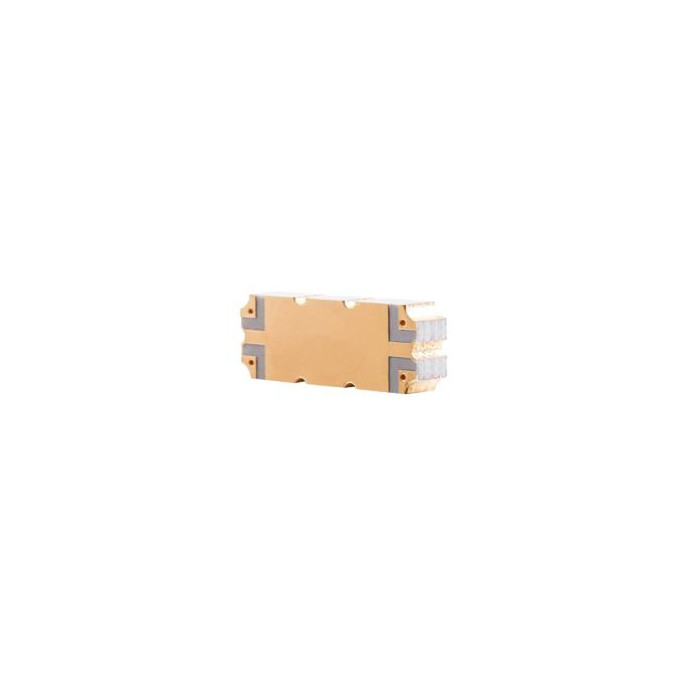

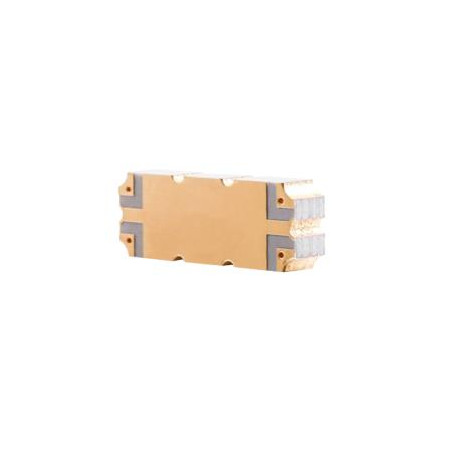

Hybride RF 90° haute puissance CMS – 2 à 6 GHz : Série Q2M / Q5M | Micable

Les hybrides RF 90° haute puissance CMS Micable sont conçus pour les applications RF et hyperfréquences nécessitant une répartition de puissance précise avec déphasage de 90° dans un format compact et montable en surface. Fonctionnant sur une large bande 2 à 6 GHz, ces composants sont disponibles en versions 100 W et 250 W CW, et offrent une excellente stabilité en amplitude et en phase, même à forte puissance.

Avantages :

• Large bande 2–6 GHz adaptée aux architectures RF modernes.
• Tenue en puissance élevée jusqu’à 250 W CW.
• Faible VSWR (≤ 1,3:1) pour une bonne adaptation d’impédance.
• Faible perte d’insertion, limitant les pertes dans la chaîne RF.
• Excellent équilibre amplitude / phase pour des performances reproductibles.
• Format CMS compact, idéal pour l’intégration sur cartes RF.

Caractéristiques principales :

• Plage de fréquence : 2–6 GHz
• Déphasage nominal : 90°
• Technologie : Hybride RF CMS haute puissance

Version 100 W CW – Référence Q2M200600

• Puissance CW maximale : 100 W
• VSWR max. : ≤ 1,3:1
• Perte d’insertion max. : ≤ 0,27 dB
• Déséquilibre d’amplitude : ≤ ±1 dB
• Déséquilibre de phase : ≤ ±5°
• Isolation : ≥ 18 dB
• Dimensions : 5,08 × 14,22 × 3,03 mm

Version 250 W CW – Référence Q5M200600

• Puissance CW maximale : 250 W
• VSWR max. : ≤ 1,3:1
• Perte d’insertion max. : ≤ 0,25 dB
• Déséquilibre d’amplitude : ≤ ±1,4 dB
• Déséquilibre de phase : ≤ ±5°
• Isolation : ≥ 17 dB
• Dimensions : 8,89 × 14,22 × 2,35 mm

Applications typiques :

Grâce à leur tenue en puissance et à leur précision de phase, ces hybrides RF sont particulièrement adaptés aux architectures RF intégrées et aux systèmes exigeants.

• Amplificateurs RF haute puissance
• Réseaux de combinaison et division de puissance
• Réseaux d’alimentation d’antennes
• Modulateurs RF
• Déphaseurs et architectures RF complexes

Pourquoi choisir les hybrides 90° Micable :

Les hybrides RF 90° Micable associent haute puissance, large bande fréquentielle et excellent équilibre amplitude/phase dans un format CMS compact. Ils permettent de concevoir des cartes RF performantes et fiables, tout en optimisant l’encombrement et la dissipation thermique dans les systèmes RF professionnels.

Spécifications et modèles disponibles :
