Description

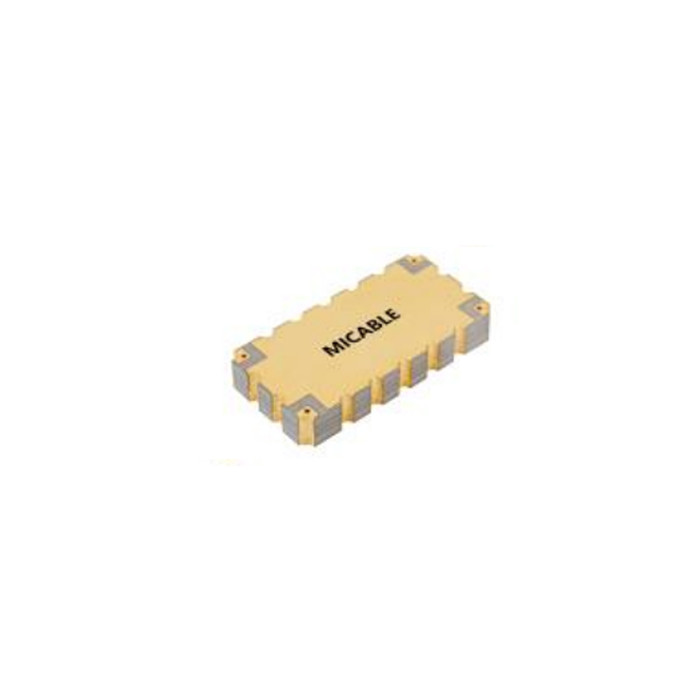

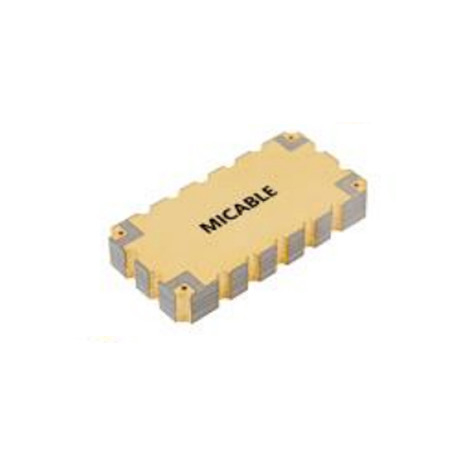

L’hybride RF 90° haute puissance Micable Q6M270350 est un composant passif RF conçu pour les architectures nécessitant une division ou combinaison de puissance avec déphasage précis de 90° sur la bande 2,7 à 3,5 GHz. Grâce à sa capacité de 300 W CW et à son format CMS compact, il s’intègre efficacement dans des systèmes RF haute densité tout en garantissant des performances stables et reproductibles.
Avantages :
- Tenue en puissance élevée jusqu’à 300 W CW, adaptée aux applications RF exigeantes.
- Bande de fréquence 2,7–3,5 GHz, idéale pour les architectures RF ciblées.
- Faible perte d’insertion (≤ 0,2 dB) pour un rendement optimisé.
- Faible VSWR (≤ 1,3:1) assurant une bonne adaptation d’impédance.
- Excellente isolation (≥ 18 dB) entre les ports.
- Très bon équilibre amplitude et phase, garantissant la précision du déphasage.
- Boîtier CMS compact, compatible avec les conceptions RF intégrées.
Caractéristiques principales :
- Plage de fréquence : 2,7 à 3,5 GHz
- Puissance CW maximale : 300 W
- Déphasage nominal : 90°
- VSWR ports : ≤ 1,3:1
- Perte d’insertion maximale : ≤ 0,2 dB
- Déséquilibre d’amplitude : ≤ ±0,25 dB
- Déséquilibre de phase : ≤ ±5°
- Isolation minimale : ≥ 18 dB
- Dimensions : 25,4 × 12,7 × 3,68 mm
- Technologie : Hybride RF 90° montage en surface
Applications typiques :
Ce composant est destiné aux systèmes RF nécessitant une gestion précise de la phase et de la puissance.
- Amplificateurs RF haute puissance
- Réseaux de combinaison et de division de puissance
- Réseaux d’alimentation d’antennes
- Modulateurs RF
- Déphaseurs et architectures RF complexes
Pourquoi choisir l’hybride RF Micable Q6M270350 :
L’hybride RF 90° Micable Q6M270350 offre une combinaison optimale de puissance, précision de phase et compacité. Il permet de concevoir des systèmes RF performants et fiables sur la bande 2,7–3,5 GHz, tout en répondant aux contraintes d’intégration et de dissipation thermique des cartes RF professionnelles.
