Description

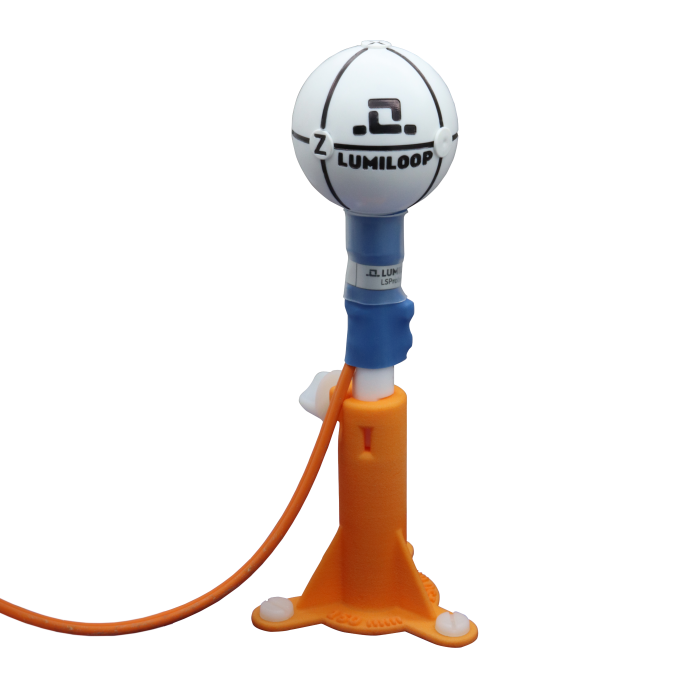

Les LSProbe 1.2 et LSProbe 2.0 sont des sondes de champ électrique isotropiques, à alimentation laser, destinées aux mesures CEM de très haute précision. Elles couvrent une plage allant de 10 Hz à 8.2 GHz (LSProbe 1.2) et jusqu’à 18 GHz pour la LSProbe 2.0. Leur conception sans électronique déportée garantit une réponse isotropique fidèle sur l’ensemble de la bande de mesure, sans les distorsions induites par des tiges ou rallonges électroniques.
Avantages :
- Alimentation laser – pas de batterie, immunité CEM totale
- Mesures isotropiques réelles sans tige perturbatrice (6 monopôles pour LSProbe 2.0)
- Mesures ultra-rapides jusqu’à 2 MS/s pour signaux impulsionnels

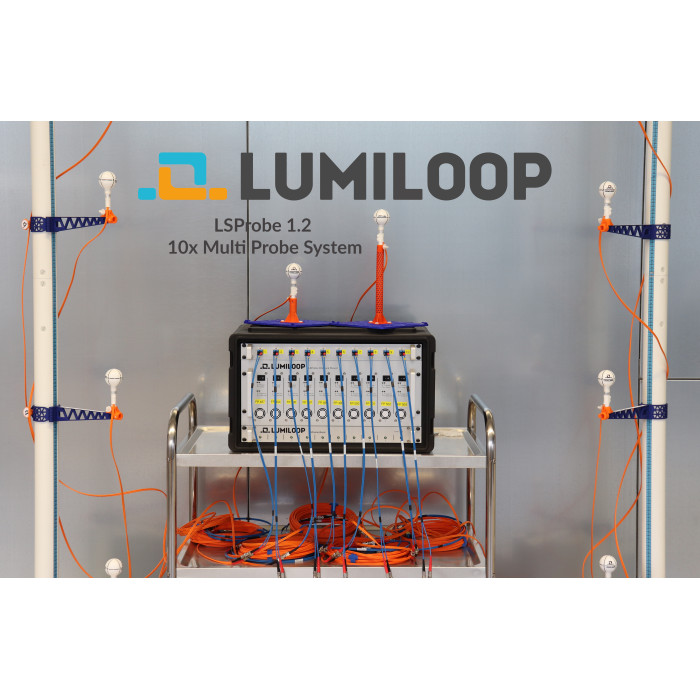

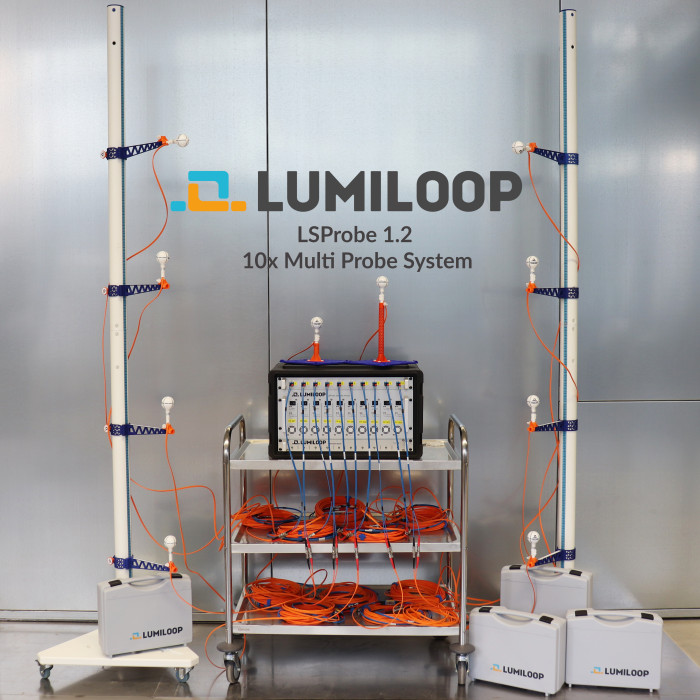

- Synchronisation multi-sondes possible pour analyse statistique ou contrôle en boucle fermée
- Calibrage ISO 17025 possible sur demande
- Compatibilité avec logiciels CEM tiers (EMC32, Emcware, Radimation...)
Caractéristiques principales :
- Plage de fréquence :
- LSProbe 1.2 : 10 Hz à 8.2 GHz (30 MHz – 8.2 GHz en bande haute)
- LSProbe 2.0 : 9 kHz à 18 GHz (700 MHz – 18 GHz en bande haute)
- Plage de champ :
- De <1 V/m jusqu’à 15 kV/m selon variante et bande de fréquence
- Temps de montée analogique : 330 ns (LSProbe 1.2) / <7 ns (LSProbe 2.0)
- Erreur d’isotropie typique :
- ±0.5 dB @1 GHz pour LSProbe 2.0
- ±1 dB @1 GHz pour LSProbe 1.2
- Résolution : < 0.01 dB (1.2) / < 0.05 dB (2.0)
- Dimensions : 46 × 46 × 114 mm
Applications :
- Tests CEM selon IEC 61000-4-3, 61000-4-21
- Mesures isotropiques en chambre réverbérante (ISO 11451-5)
- Évaluation EIRP pour IoT sans connecteur (EN 300 328, EN 301 893)
- Mesures impulsionnelles radar, analyse de champ pulsé
Informations complémentaires :
- Connecteurs optiques : FC/ST avec câble sacrifié E2000 (x2 inclus)
- Longueur de fibre : jusqu’à 1000 m (LSProbe 1.2), 500 m (LSProbe 2.0)
- Interfaces compatibles : CI-250 (USB) et CI-250+ (Ethernet + écran 4.3")
- Accessoires disponibles : pied de sonde, kit de nettoyage, montage rack
- Calibrage en usine + service ISO 17025 possible
Spécifications et modèles disponibles :
| Modèle | Plage de fréquence | Champ mesurable | Résolution | Connectivité |
|---|
| LSProbe 1.2 |
10 Hz – 8.2 GHz |
<1 V/m – 15 kV/m (variante G) |
< 0.01 dB |
Fibre optique + CI-250 / CI-250+ |
| LSProbe 2.0 |
9 kHz – 18 GHz |
<1 V/m – 5 kV/m |
< 0.05 dB |
Fibre optique + CI-250 / CI-250+ |
