Carte électromagnétique : MapEM | WAVECONTROL

Le MapEM est un système de cartographie des niveaux de champs électromagnétiques RF. Il se compose d’un dispositif de surveillance MonitEM et d’un logiciel de contrôle permettant de créer une carte complète des niveaux de champ électromagnétique sur une grande zone, comme une ville.

Le dispositif de mesure s’installe facilement sur un véhicule afin de mesurer l’intensité du champ électrique en V/m pendant les déplacements. Il fournit ainsi une vue claire des niveaux de champ RF relevés au niveau des rues.

Le système est conforme à la recommandation ITU-T K.113 et permet de réaliser des campagnes de mesure d’exposition RF sur de larges zones géographiques.

Avantages

• Évaluation complète des niveaux de rayonnement électromagnétique au niveau des rues sur de grandes zones.
• Comparaison d’une année sur l’autre afin d’évaluer l’évolution des champs électromagnétiques selon les changements d’infrastructure ou de technologie.
• Détection des points sensibles présentant des niveaux de rayonnement élevés afin de mettre en place des mesures correctives.
• Outil de communication visuelle pour présenter simplement l’exposition du public aux champs électromagnétiques.
• Installation et retrait faciles sur le toit d’un véhicule grâce à une base magnétique.
• Sondes interchangeables couvrant différentes plages de fréquence selon les besoins de mesure.
• Export des résultats sous forme de données géoréférencées et d’images de cartes de niveaux.

Caractéristiques principales

• Type de capteur : isotrope, RMS.
• Plage de fréquence : selon la sonde de champ utilisée.
• Système de sondes : interchangeable, de 100 kHz à 90 GHz.
• Fréquence d’échantillonnage : 1 mesure par seconde.
• Étalonnage : accrédité ISO 17025.
• Température de fonctionnement : -25 °C à +60 °C.
• Transfert des données : connecteur USB externe.
• Mémoire : Micro SD 1 Go et Eeprom.
• Alimentation : 12 V continu connecté au véhicule et batterie interne.
• Logiciel : compatible avec Windows.
• Résultats : logiciel d’affichage et base de données.
• Vitesse maximale recommandée : 50 km/h.
• Dimensions : 70 x 40 x 8 cm.
• Poids : 8 kg.
• Protection environnementale : IP66.
• Kit d’installation : base magnétique pour montage sur le toit du véhicule.

Sondes compatibles

Applications typiques

• Cartographie urbaine des niveaux de champs électromagnétiques RF.
• Mesures d’exposition du public au niveau des rues.
• Suivi des évolutions d’infrastructures de télécommunications.
• Identification des zones sensibles présentant des niveaux de champ élevés.
• Campagnes de mesure réglementaires liées à l’exposition RF.
• Communication visuelle des résultats auprès des acteurs concernés.

Pourquoi choisir MapEM

Le MapEM est une solution dédiée aux campagnes de cartographie mobile des champs électromagnétiques RF. Son installation sur véhicule permet de couvrir efficacement de grandes zones et de produire des résultats géoréférencés exploitables.

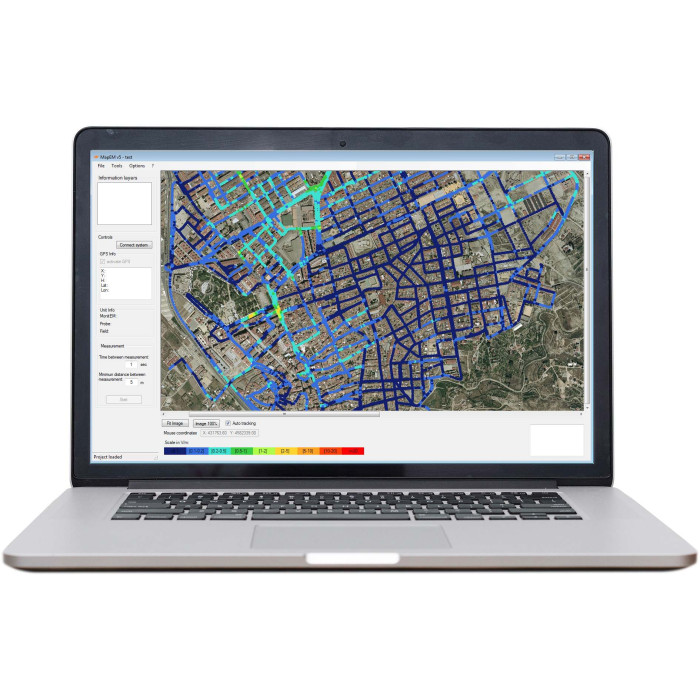

Le logiciel associé permet de superposer les niveaux mesurés sur une carte, avec une échelle modifiable par couleurs et par valeurs. Les données peuvent être téléchargées aux formats Access, KML ou CSV, et les cartes de niveaux peuvent être exportées au format JPG.

Distribué par ES France, le MapEM bénéficie de l’accompagnement du département Tests & Mesures pour le choix des sondes, la configuration du système et l’intégration dans les campagnes de mesure terrain.
