Description

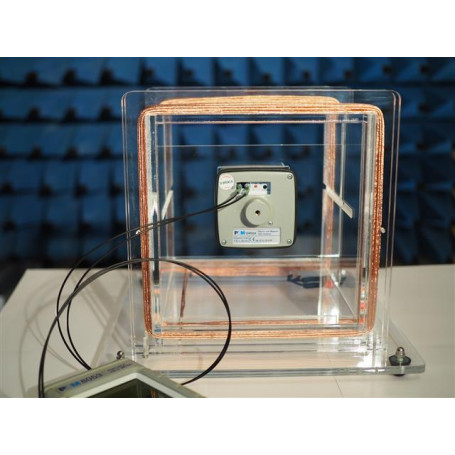

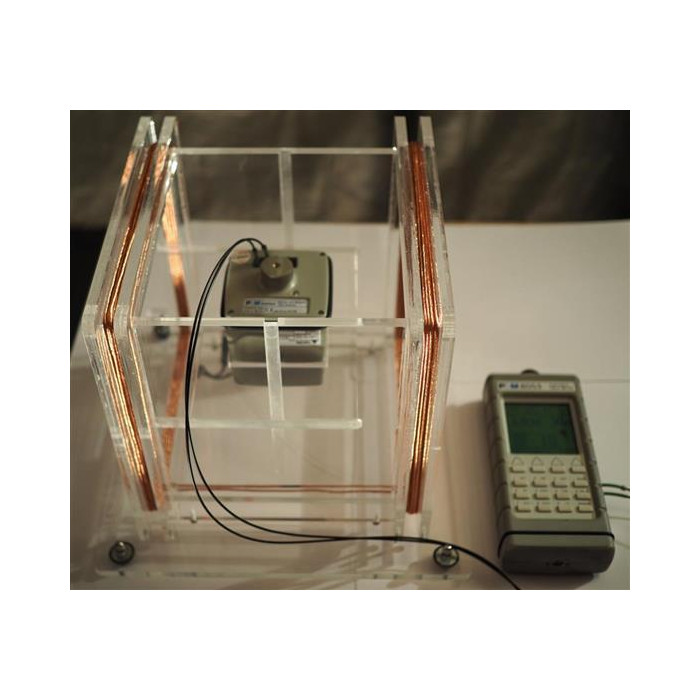

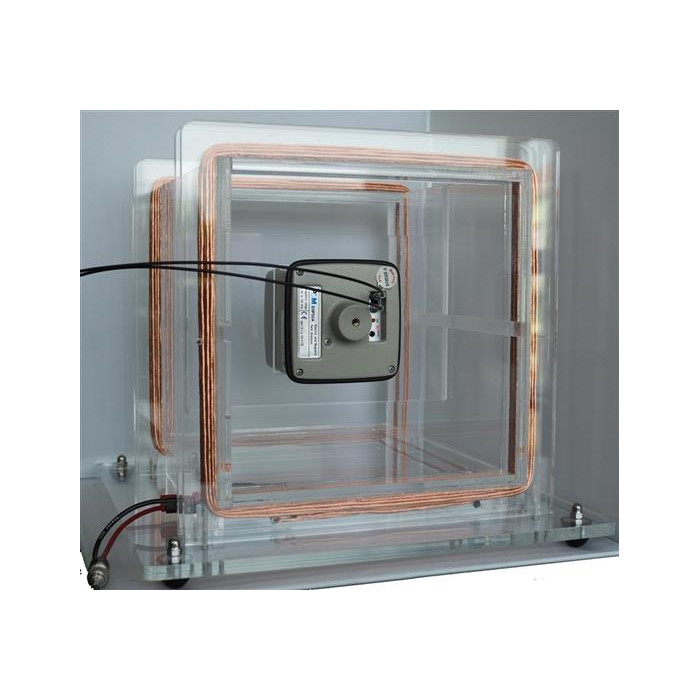

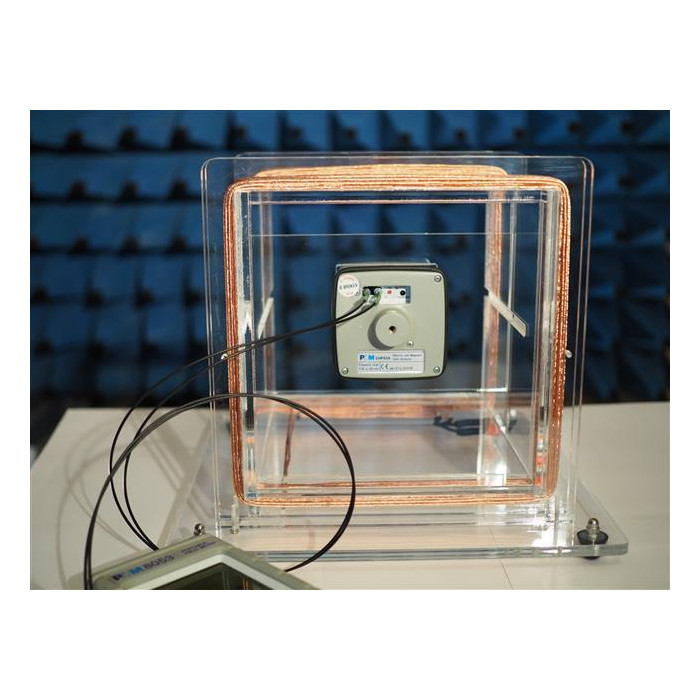

La EMC HLM-05 est une bobine de Helmholtz compacte conçue pour générer des champs magnétiques définis avec précision, du continu à 30 MHz. Elle est particulièrement adaptée à l’étalonnage de sondes ou capteurs de champ magnétique et aux essais d’immunité magnétique sur petits équipements.
Grâce à sa conception compacte, son corps en polycarbonate haute résistance et son champ élevé atteignable avec une faible puissance d’entrée, la EMC HLM-05 constitue une solution adaptée aux laboratoires réalisant des essais selon IEC 61000-4-8 ou MIL STD 461.
Avantages
- Format compact pour une intégration simple sur paillasse ou banc de test
- Large bande jusqu’à 30 MHz pour les essais et étalonnages en champ magnétique
- Champ élevé avec faible puissance d’entrée
- Corps en polycarbonate haute résistance
- Compatible avec différents montages interchangeables pour capteurs de champ électromagnétique
- Adaptée à l’étalonnage périodique des capteurs de champ magnétique
Caractéristiques principales
- Modèle : EMC HLM-05
- Type : bobine de Helmholtz compacte
- Fréquence de fonctionnement : continu à 30 MHz
- Nombre de spires par bobine : 20
- Résistance totale : 0,35 ohm
- Inductance totale : 1,5 mH
- Fréquence de résonance : supérieure à 150 kHz
- Courant nominal : 16 A
- Courant de courte durée : 20 A
- Type de fil : Litz-AWG 32 x 80 brins
- Dimensions extérieures : 300 x 285 x 300 mm
- Dimensions intérieures : 230 x 285 x 230 mm
- Champ magnétique indiqué : jusqu’à environ 3000 A/m pendant de courtes durées
Applications typiques
- Étalonnage de sondes de champ magnétique
- Vérification périodique de capteurs de champ électromagnétique
- Essais d’immunité magnétique sur petits dispositifs
- Essais selon IEC 61000-4-8
- Essais selon MIL STD 461
- Applications industrielles et automobiles liées aux essais d’immunité magnétique
Pourquoi choisir la bobine de Helmholtz - DC à 30 MHz, format compact : EMC HLM-05
La EMC HLM-05 est adaptée aux applications nécessitant une génération précise de champ magnétique dans un format compact. Le champ généré est directement lié au courant circulant dans la bobine, ce qui permet de s’appuyer sur une mesure de courant, ou sur une chute de tension aux bornes d’une résistance connue, pour déterminer le champ appliqué.
Elle convient particulièrement aux laboratoires qui souhaitent réaliser des étalonnages de capteurs, des vérifications périodiques ou des essais d’immunité magnétique sur des équipements de petites dimensions.
