Description

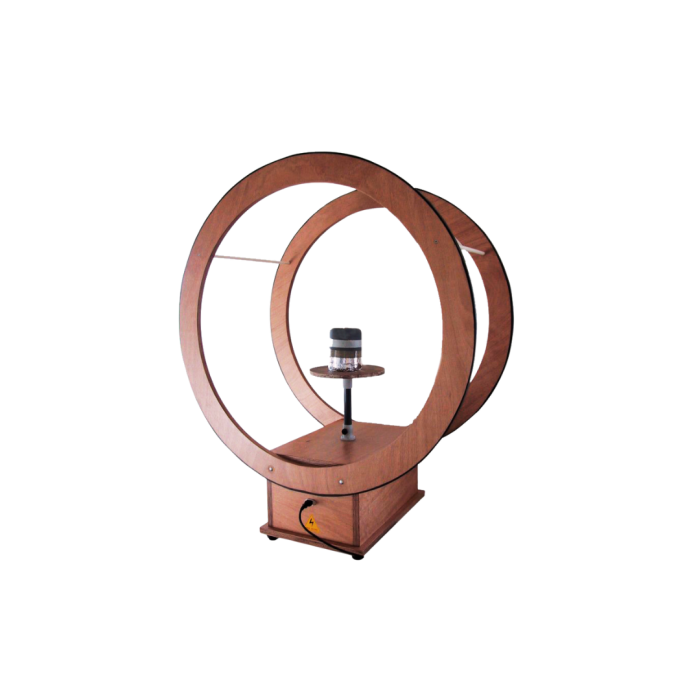

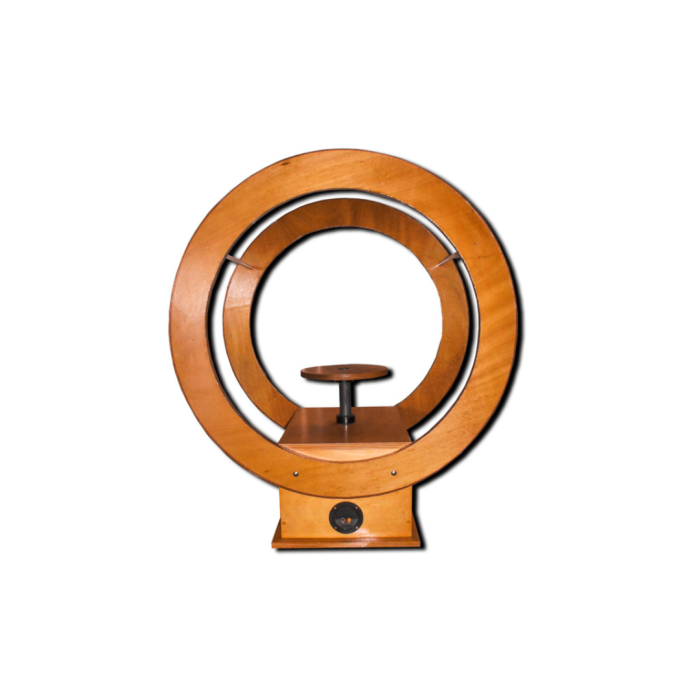

La HLM-10 est une bobine de Helmholtz destinée aux essais d’immunité aux champs magnétiques basse fréquence sur équipements et sous-systèmes. Elle permet de soumettre l’équipement testé à un champ relativement uniforme, afin de réduire le temps nécessaire aux essais de qualification en compatibilité électromagnétique.
Le modèle HLM-10 se distingue par un diamètre d’anneau de 100 cm, une résistance typique de 3,1 ohms et une utilisation sur une plage de fréquence allant du continu à 30 MHz.
Avantages
- Champ magnétique relativement uniforme pour les essais sur équipements et sous-systèmes.
- Adaptée aux essais basse fréquence en compatibilité électromagnétique.
- Support d’échantillon réglable avec passage pour fibre optique.
- Commande simple par bouton poussoir maintenu.
- Format 100 cm permettant de tester des équipements de dimensions compatibles.
Caractéristiques principales
- Modèle : HLM-10
- Type : bobine de Helmholtz
- Diamètre d’anneau : 100 cm
- Résistance typique : 3,1 ohms
- Courant d’entrée maximal : 10 à 15 A
- Courant d’impulsion maximal : 100 A pendant 200 ms
- Champ maximal : 2000 A/m et 20000 A/m en impulsion
- Fréquence : continu à 30 MHz
- Dimensions : 130 x 100 x 66 cm
- Matériau isolant : bois marin multicouche
- Références normatives indiquées : MIL-STD-461C méthode RS01, MIL-STD-461D méthode RS101, IEC 61000-4-8 / EN 61000-4-8, IEC 61000-4-9 / EN 61000-4-9
Applications typiques
- Essais d’immunité aux champs magnétiques basse fréquence
- Qualification en compatibilité électromagnétique
- Essais sur équipements militaires et sous-systèmes
- Essais selon les méthodes RS01 et RS101
- Essais selon IEC 61000-4-8 et IEC 61000-4-9
Pourquoi choisir la bobine de Helmholtz - diamètre 100 cm, champ jusqu’à 2000 A/m : HLM-10
La HLM-10 constitue une solution adaptée aux essais d’immunité magnétique basse fréquence lorsque l’application nécessite un diamètre d’anneau de 100 cm et un champ uniforme pour la qualification d’équipements en compatibilité électromagnétique.
