Description

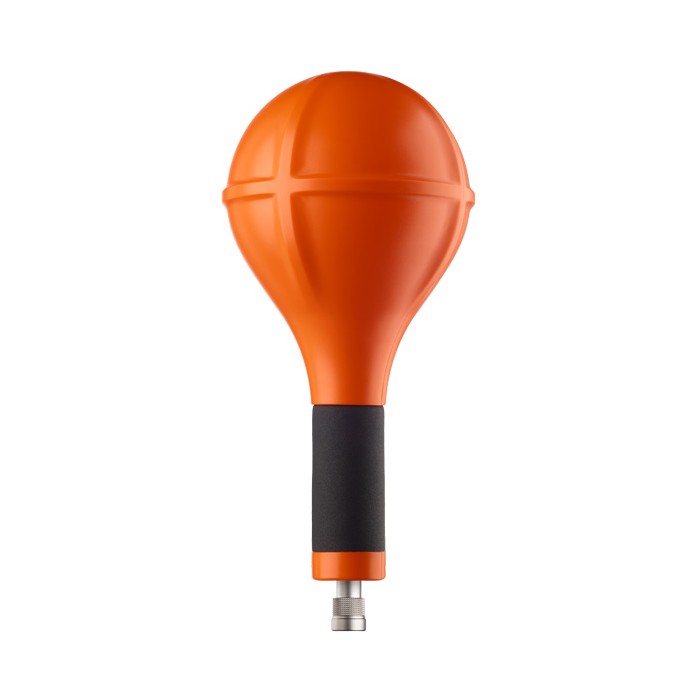

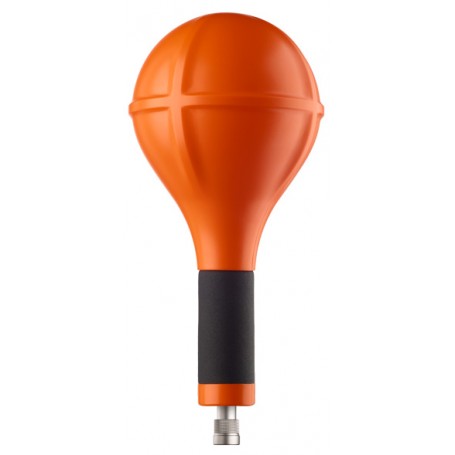

La WP400 est une sonde de mesure de champ électrique et magnétique conçue pour les mesures de 1 Hz à 400 kHz.
Elle permet une mesure isotropique et en valeur efficace vraie, avec une fonction d’analyse spectrale. Sa surface de capteur de 100 cm² la destine aux mesures d’exposition aux champs électromagnétiques en basse fréquence.
Compatible avec les appareils SMP3 et SMP2, la sonde WP400 est adaptée aux mesures terrain dans les réseaux électriques, les environnements ferroviaires et les sites industriels.
Avantages
- Mesure combinée des champs électrique et magnétique sur une plage de 1 Hz à 400 kHz.
- Mesure isotropique et en valeur efficace vraie pour l’évaluation des expositions électromagnétiques.
- Analyse spectrale intégrée avec affichage fréquentiel du champ total et des axes.
- Capteur de 100 cm² adapté aux mesures basse fréquence.
- Mode intensité de champ avec affichage des valeurs efficace, axes, moyenne, maximum, minimum, crête et graphe temporel.
- Mode méthode crête pondérée pour l’évaluation en pourcentage des limites applicables.
- Compatibilité avec les limites et normes Directive européenne 2013/35/UE, IEEE, ICNIRP et BGV B11.
- Compatibilité directe avec SMP3 et SMP2 pour les campagnes de mesure terrain.
Caractéristiques principales
- Référence : WWP1001
- Plage de fréquence : 1 Hz à 400 kHz
- Champs mesurés : champ électrique et champ magnétique
- Type de capteur : électrodes isotropiques brevetées
- Mesure : isotropique, valeur efficace vraie
- Surface du capteur : 100 cm²
- Mode analyse fréquentielle : analyse spectrale, champ total et axes
- Résolution d’analyse : 400 Hz, 4 kHz, 40 kHz et 400 kHz selon la fenêtre sélectionnée
- Transformée fréquentielle : 1024 points
- Cadence d’échantillonnage : 1,024 MHz, soit plus d’un million d’échantillons par seconde
- Linéarité : ±1 % typique, ±2 % maximum
- Masse : 425 g
- Dimensions : 280 mm x Ø 128 mm
- Période de réétalonnage recommandée : 24 mois
- Compatibilité : SMP3, SMP2
Applications typiques
- Réseaux électriques : mesure de l’exposition aux champs électromagnétiques dans les postes de transformation et à proximité des lignes haute tension.
- Ferroviaire : mesure des champs électromagnétiques dans les trains et les environnements ferroviaires au regard de l’exposition humaine.
- Industrie : évaluation de l’exposition des travailleurs aux champs électromagnétiques dans les installations de production.
Spécifications de mesure
| Paramètre | Champ électrique | Champ magnétique |
|---|
| Plage de fréquence |
1 Hz à 400 kHz |
1 Hz à 400 kHz |
| Plage de mesure en mode intensité de champ |
1 V/m à 100 kV/m |
50 nT à 30 mT à 50 Hz
50 nT à 10 mT de 100 Hz à 10 kHz |
| Affichage graphique |
Valeur efficace, axes, moyenne, maximum, minimum, crête, graphe temporel |
Valeur efficace, axes, moyenne, maximum, minimum, crête, graphe temporel |
| Valeur crête |
Numérique en temps réel |
Numérique en temps réel |
| Résolution |
< 0,4 mV/m au-dessus de 8 Hz |
< 0,1 nT à 50 Hz et < 0,05 nT au-dessus de 100 Hz |
| Niveau de bruit |
< 1 V/m de 10 Hz à 400 kHz |
< 50 nT de 10 Hz à 400 kHz |
| Mode méthode crête pondérée |
200 % minimum |
200 % minimum |
| Isotropie |
±5 % |
±4 % |
| Incertitude typique |
8 % |
7,2 % |
| Niveau de dommage |
> 200 kV/m |
> 2000 mT jusqu’à 60 Hz |
Mode analyse spectrale
| Paramètre | Champ électrique | Champ magnétique |
|---|
| Plage de mesure |
4 mV/m à 100 kV/m |
0,5 nT à 30 mT à 50 Hz
0,5 nT à 10 mT de 100 Hz à 10 kHz |
| Affichage graphique |
Analyse fréquentielle, champ total et axes |
Analyse fréquentielle, champ total et axes |
| Fenêtres d’analyse |
400 Hz, 4 kHz, 40 kHz, 400 kHz |
400 Hz, 4 kHz, 40 kHz, 400 kHz |
| Résolution |
1 Hz, 10 Hz, 100 Hz, 1 kHz |
1 Hz, 10 Hz, 100 Hz, 1 kHz |
| Niveau de bruit |
< 4 mV/m |
< 0,5 nT |
Pourquoi choisir Accessoire SMP2/SMP3 : Sonde WP400
La sonde WP400 complète les appareils SMP2 et SMP3 pour les mesures de champs électrique et magnétique de 1 Hz à 400 kHz. Elle convient aux campagnes de mesure nécessitant une lecture complète des valeurs temporelles et une analyse fréquentielle.
Avec sa mesure isotropique, son capteur de 100 cm², ses modes intensité de champ et méthode crête pondérée, elle permet d’évaluer l’exposition électromagnétique dans les environnements industriels, ferroviaires et liés aux réseaux électriques.
